Vimar ELVOX TVCC 46516.622C Manual

46516.622C

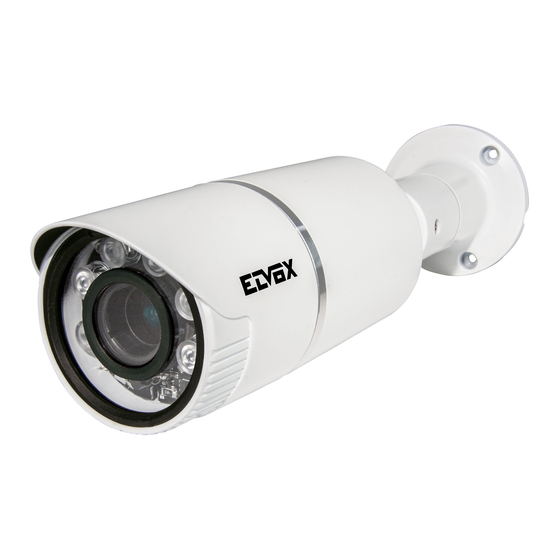

Videocamera IR HD
Descrizione
La videocamera si avvale di un sensore 1/3 CMOS ad alte prestazioni
da 3,15 mega pixel. La telecamera utilizza materiale nuovo con classe di
impermeabilità IP66, filtro IR-CUT, controllo smart-IR. Design moderno
e professionale.
Attenzione
Prima di cercare di collegare o utilizzare il prodotto, leggere attentamen-
te le istruzioni e conservare il manuale per consultazione futura.
1. Utilizzare una rete di alimentazione appropriata.
La tensione di ingresso della telecamera è 12 Vdc. Assicurarsi di colle-
garla a una sorgente di alimentazione idonea. Una connessione errata
può causare malfunzionamenti e/o danneggiare la telecamera.
2. Non cercare di smontare la telecamera.
All'interno non vi sono parti che possono essere riparate dall'utente.
Per l'assistenza rivolgersi a un tecnico qualificato.
3. Maneggiare la telecamera con cura.
Non utilizzare la telecamera in modo improprio. Evitare colpi, scosso-
ni e simili. La telecamera potrebbe riportare danni a seguito di utilizzo
o conservazione non idonei.
4. Non utilizzare detergenti aggressivi o abrasivi per pulire il corpo della
telecamera.
Se la telecamera è sporca, passare un panno asciutto. Se lo sporco
risulta difficile da rimuovere, utilizzare un detergente delicato e stro-
finare leggermente.
5. Pulire la piastra anteriore del sensore con cautela.
Per pulire il pannello del sensore, non utilizzare detergenti aggressivi
o abrasivi. Utilizzare carta per la pulizia di obiettivi o la punta di un
bastoncino cotonato inumidito con alcol.
6. Non cercare di puntare la telecamera verso il sole o altri oggetti molto
luminosi che farebbero comparire macchie anche se la videocamera
non è in uso. Si potrebbe danneggiare il sensore.
7. Non collocare la telecamera in luoghi soggetti a interferenza.
Quando la telecamera è installata vicino ad apparecchiature come
dispositivi che comunicano in wireless, che emettono forti campi elet-
tromagnetici, potrebbero verificarsi alcune irregolarità quali rumore
sullo schermo del monitor.
Funzioni
- Sensore 1/3 CMOS ad alte prestazioni da 3,15 mega pixel, trasmissio-
ne d'immagine in tempo reale, senza compressione e senza ritardo.
- IR-CUT incorporato, assicura che la telecamera funzioni corretta-
mente di giorno e di notte.
- Classe di impermeabilità IP66.
- Design LED IR a lunga durata, con luminosità molto superiore e
durata utile molto più lunga rispetto ai normali LED.
- SMART-IR, range di 50 metri.
Design sorgente di luce IR a lunga efficacia
Altri marchi
1 anno 2 anni 3 anni 4 anni
1yr 2yr 3yr 4yr
CAUTION
RISK OF ELECTRIC
SHOCK DO NOT OPEN
CAUTION: TO REDUCE THE RISK OF ELECTRIC
SHOCK, DO NOT REMOVE COVER (OR BACK).
NO USER-SERVICEABLE PARTS INSIDE. REFER
49401307A0 00 1806
SERVICING TO QUALIFIED SERVICE PERSONNEL
Durata utile
Istruzioni e installazione delle parti
1 2
Installazione della telecamera
1. Fissare la telecamera nel luogo desiderato con le quattro viti.
2. Allentare l'anello di regolazione orizzontale, regolare nella posizione
richiesta, quindi stringerlo di nuovo.
3. Allentare la vite di fissaggio dell'angolazione, regolare nella posizione
richiesta, quindi stringerla di nuovo.
Dimensioni (mm)
306,2
Modello
Sensore
Pixel effettivi
Frame rate video
Formato video
Illuminazione min.
Rapporto S/N
OSD
AGC
Bilanciamento
ATW / INTERNO / ESTERNO / MANUALE
del bianco
BLC
NR
AES
AWB
Day/Night
(Giorno/Notte)
Codice Sync
Tensione
Corrente 700 mA ±15% (IR ON); 62 mA ±15% (IR OFF)
Obiettivo
Raggio IR
Classe di
impermeabilità
Uscita video
Temperatura di
stoccaggio
Temperatura di
esercizio
Dimensioni
Peso
* Le specifiche sono soggette a modifiche senza preavviso.
Regole di installazione
L'installazione deve essere effettuata da personale qualificato con l'os-
servanza delle disposizioni regolanti l'installazione del materiale elettrico
in vigore nel paese dove i prodotti sono installati.
Conformità Normativa
Direttiva EMC
Norme EN 55032, EN 55024, EN 61000-3-2, EN 61000-3-3
IT
3
zoom
46516.622C
1/3 CMOS
2048 (H) x 1536 (V)
25/30 fps
PAL/NTSC
0,01 Lux (IR ON)
≥41 dB
Supportato
0-15
AUTO
2DNR
AUTO 1/50 (1/60) - 1/50,000 sec
AUTO
EXT, COLORE, B/W, AUTO
Interno
12 Vdc
6-22 mm Obiettivo HD
50 m
IP66
AHD
-20° C ~50° C
-10° C ~ 50° C RH 90% MAX
306,2 mm (L) x 76 mm (W) x 76 mm (H)
815 g ± 15%
Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
Φ
76
