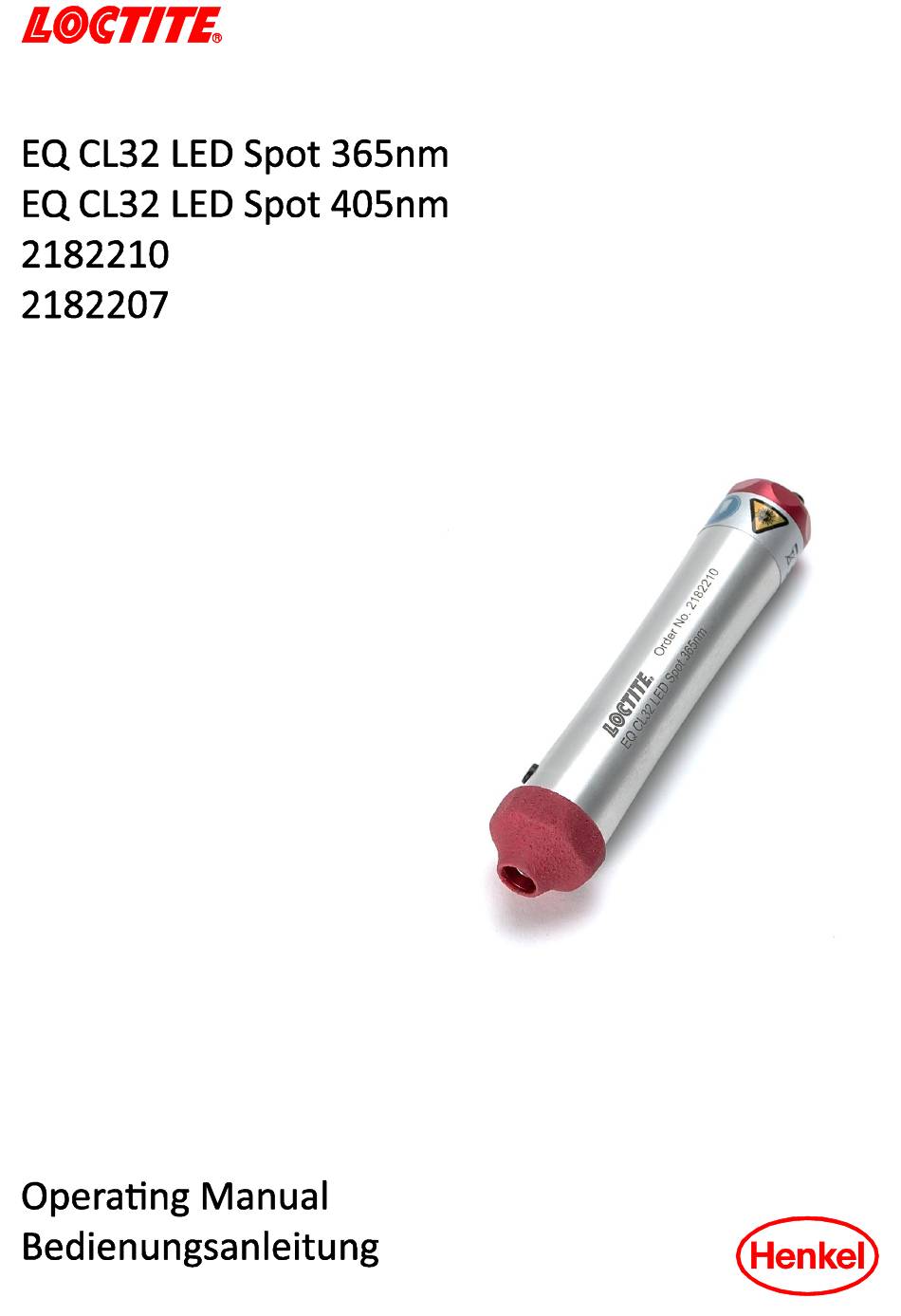

Loctite EQ CL32 LED Spot 365nm Operating Manual
  1. Manuals
  2. Brands
  3. Loctite Manuals
  4. Industrial Equipment
  5. EQ CL32 LED Spot 365nm
  6. Operating manual

Loctite EQ CL32 LED Spot 365nm Operating Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the EQ CL32 LED Spot 365nm and is the answer not in the manual?

Questions and answers

Related Manuals for Loctite EQ CL32 LED Spot 365nm

Summary of Contents for Loctite EQ CL32 LED Spot 365nm

  • Page 2: Table Of Contents

    Contents Please Observe the Following ............3 Emphasized Sections ....................3 Items Supplied ......................3 For your Safety ......................4 Field of Application ...................... 4 Description ..................5 Theory of Operation ..................... 5 Operating Elements and Connections ................5 Technical Data, Safety Features ............6 Technical Data ......................

  • Page 3: Please Observe The Following

    Please Observe the Following Before installing the system: For safe and successful operation of the unit, read these instructions completely. If instructions are not observed, the manufacturer will not accept any liability. Be sure to keep the manual close at hand for further reference. The WEEE symbol on this equipment indicates that this product may not be treated as household waste.

  • Page 4: For Your Safety

    For your Safety Along with the safety information presented in this manual, please refer to the Technical Data Sheet of the respective adhesive. Download from www.loctite.com or request the Technical Data Sheet and the Safety Data Sheet from your Henkel Technical Service.

  • Page 5: Description

    Description Theory of Operation The EQ CL32 is used in mobile and stationary applications, where UV adhesives are cured reproducibly at high intensities. It allows time controlled and continuous UV exposure. In mobile applications, a trigger button is used to start the exposure, either in timed or in continuous mode of exposure.

  • Page 6: Technical Data, Safety Features

    +5 °C to +45 °C (+40°F to +113°F) Humidity 5 % to 95 % r. h. (non-condensing) Protection Grade IP 40 UV Data EQ CL32 LED SPOT 365nm Wavelength 365 nm Output min. 2.6 W/ cm at 10 mm distance...

  • Page 7: Prerequisites

    – The equipment should be installed in a dry, dust-free place. – The end of the device is positioned no closer than 4mm (0.157 inch) from the Loctite product being cured to minimize adhesive contamination on the light source tip. If adhesive should contaminate the optical output lens, use an appropriate optical tissue and isopropyl alcohol to clean it.

  • Page 8: Automated Operation

    Operation Automated Operation 5.2.1 Installing Install the EQ CL32 LED Spot using the EQ CL32 mounting kit. Note! The EQ CL32 Mounting Kit has to be ordered separately, for order number see section 7.1 “Spare Parts and Accessories”. ● First attach the mounting clamp either with the M6 thread or the UNC thread at the intended point.

  • Page 9: Time Programming And Mode Selection

    Operation Time Programming and Mode Selection The following steps are necessary to set up a cure time and change to time controlled mode: ● Press the trigger button in a fast sequence of four times. The device beeps, once per second to show that it is expecting a time to be programmed.

  • Page 10: Annex

    Annex Spare Parts and Accessories Description Order no. EQ CL32 Mounting Kit ..............2182206 Radiometer Dosimeter UV LED, UVA and UVB (for 365 nm) ..1390323 Radiometer Dosimeter Visible LED, UVV (for 405 nm) ....1265282 EQ CL32 Radiometer Adapter (for both meters) ..……....2251337 UV Protection Glasses yellow (for both wavelengths) ....

  • Page 11: Error Detection In Automated Control Systems

    Annex Error Detection in Automated Control Systems Below, a typical wiring to detect errors in automated control systems is shown. Note! The Error-Detection as shown below only works in continuous operation mode! Note! There is a short delay time (activity output delay) of max. 100ms between the control voltage and the active signal.

  • Page 12: Declaration Of Conformity

    Declaration of Conformity Declaration of Conformity The Manufacturer Henkel AG & Co. KGaA according to the EC regulations Standort München Gutenbergstr. 3 D-85748 Garching bei München declares that the unit designated in the following is, as a result of its design and construction, in accordance with the European regulations, harmonized standards and national standards listed below.
  • Page 13 Inhaltsverzeichnis Bitte beachten Sie ................. 14 Hervorhebungen ......................14 Lieferumfang ......................14 Zu Ihrer Sicherheit ...................... 15 Einsatzbereich (Bestimmungsgemäße Verwendung) ..........15 Gerätebeschreibung ..............16 Funktionsbeschreibung ....................16 Anzeigen, Bedienelemente und Anschlüsse ............... 16 Technische Daten, Sicherheitseinrichtungen ........ 17 Technische Daten ...................... 17 UV Daten ........................

  • Page 14: Bitte Beachten Sie

    Bitte beachten Sie Vor der Installation des Gerätes: Für den gefahrlosen und erfolgreichen Einsatz des Gerätes ist diese Anleitung vollständig zu lesen. Werden die Anweisungen nicht befolgt, übernimmt der Hersteller keine Garantie. Bewahren Sie diese Anleitung nach Durchsicht griffbereit auf. Durch Verwendung des WEEE-Symbols weisen wir darauf hin, dass dieses Produkt nicht als normaler Müll behandelt werden darf.

  • Page 15: Zu Ihrer Sicherheit

    Werfen Sie das Produkt nicht ins Feuer oder ins Wasser. Die Lithium-Ionen-Batterie im Gerät darf nicht verformt, kurzgeschlossen, zerlegt oder modifiziert werden. ® Anweisungen des Herstellers beachten! Sicherheitsdatenblatt des eingesetzten Loctite Produktes anfordern! Eventuelle Mängel sind sofort zu melden! Fehler sofort beseitigen! Verwenden Sie nur Originalersatzteile und Orginalzubehör.

  • Page 16: Gerätebeschreibung

    Gerätebeschreibung Funktionsbeschreibung Der CL 32 LED Spot härtet UV-Klebstoffe reproduzierbar bei hohen Intensitäten mit entsprechender Spitzenwellenlänge bei 365 nm oder 405 nm aus. Die Lichtquelle kann sowohl für mobile als auch für stationäre Anwendungen (z. B. in der automatisierten Produktion) verwendet werden. Das Gerät verfügt über zwei Möglichkeiten der Belichtungszeitsteuerung: Solange der Auslöser gedrückt wird, oder solange eine vorab programmierbare Zeit abläuft.

  • Page 17: Technische Daten, Sicherheitseinrichtungen

    +5 °C to +45 °C (+40°F to +113°F) Relative Luftfeuchtigkeit 5 % bis 95 % rel. LF (nicht kondensierend) Schutzgrad IP 40 UV Daten EQ CL32 LED SPOT 365nm Wellenlänge 365 nm Leistung min. 2,6W/cm im Abstand von 10 mm Beleuchtungsfläche...

  • Page 18: Installation

    – Die Spitze der Lichtquelle ist nicht näher als 4 mm (0,16 Inch) von dem zu härtenden Loctite-Produkt zu positionieren, um eine Verunreinigung der Optik durch Klebstoff oder beim Aushärten entstehende Dämpfe zu vermeiden. Wenn der Klebstoff die optische Linse dennoch verunreinigen sollte, muss sie umgehend gereinigt werden.

  • Page 19: Automatisierter Betrieb

    Betrieb Stationärer Betrieb 5.2.1 Montieren und Installieren Für stationären Betrieb wird der Schutzgummi abgezogen. Der EQ CL32 LED Spot wird mit Hilfe des CL32 Befestigungskits an der vorgesehenen Stelle montiert. Die enthaltene Aluschelle dient der präzisen und sicheren Positionierung und bietet zugleich beste Wärmeableitung.

  • Page 20: Einstellung Von Belichtungsdauer Und Betriebsart

    Betrieb Einstellung einer Belichtungszeit und Wechsel zum zeitgesteuerten Betrieb Im Dauerbetrieb belichtet das Gerät, solange der Auslöser 1 gedrückt wird bzw. das Startsignal ansteht. Es ist aber auch möglich, eine feste Belichtungszeit einzustellen. Die einstellbare Belichtungszeit kann zwischen 0,5 s und 120 Sekunden liegen. ●...

  • Page 21: Anhang

    Anhang Ersatzteile und Zubehör Bezeichnung Bestell-Nr. EQ CL32 Befestigungskit ............2182206 UV Meßgerät UV LED, UVA und UVB (für 365 nm) ....1390323 UV Meßgerät Visible LED, UVV (für 405 nm) ......1265282 EQ CL32 Meßgeräte Adapter……………………………………… 2251337 UV-Schutzbrille gelb für beide Wellenlängen ......1175128 Fehlermeldungen Tritt ein Fehler auf, hilft die Statusanzeige 5 und der akustische Signalton des Geräts, den Fehler korrekt zu identifizieren.
  • Page 22 Anhang Fehlermeldungen über die Steuerschnittstelle Im Folgenden wird eine typische Verdrahtung zur Erkennung von Fehlern in automatisierten Steuerungssystemen gezeigt. Die dargestellte Logik funktionniert nur im „Dauerbetrieb“, nicht im Betrieb mit interner Zeitsteuerung. Hinweis! Es entsteht eine kurze Verzögerungszeit (Aktivitätsausgangsverzögerung) von max.

  • Page 23: Konformitätserklärung

    Konformitätserklärung Konformitätserklärung Der Hersteller Henkel AG & Co. KGaA gemäß der EU-Richtlinien Standort München Gutenbergstr. 3 D-85748 Garching bei München erklärt, dass das nachfolgend bezeichnete Gerät auf Grund seiner Konzipierung und Bauart den unten aufgeführten europäischen Richtlinien, harmonisierten Normen und nationalen Normen entspricht.

This manual is also suitable for:

Eq cl32 led spot 405nm21822072182210
