TOLERANCE NOTES
FABRICATED TOLERANCES
≥ 2 ft (610 mm) ± 0.250 in (6.4 mm)
< 2ft (610 mm) ± 0.125 in (3.2 mm)
MACHINED TOLERANCES
± 0.050 DECIMAL DIM (1 PLACE)
± 0.010 DECIMAL DIM (2 PLACES)
± 0.005 DECIMAL DIM (3 PLACES)

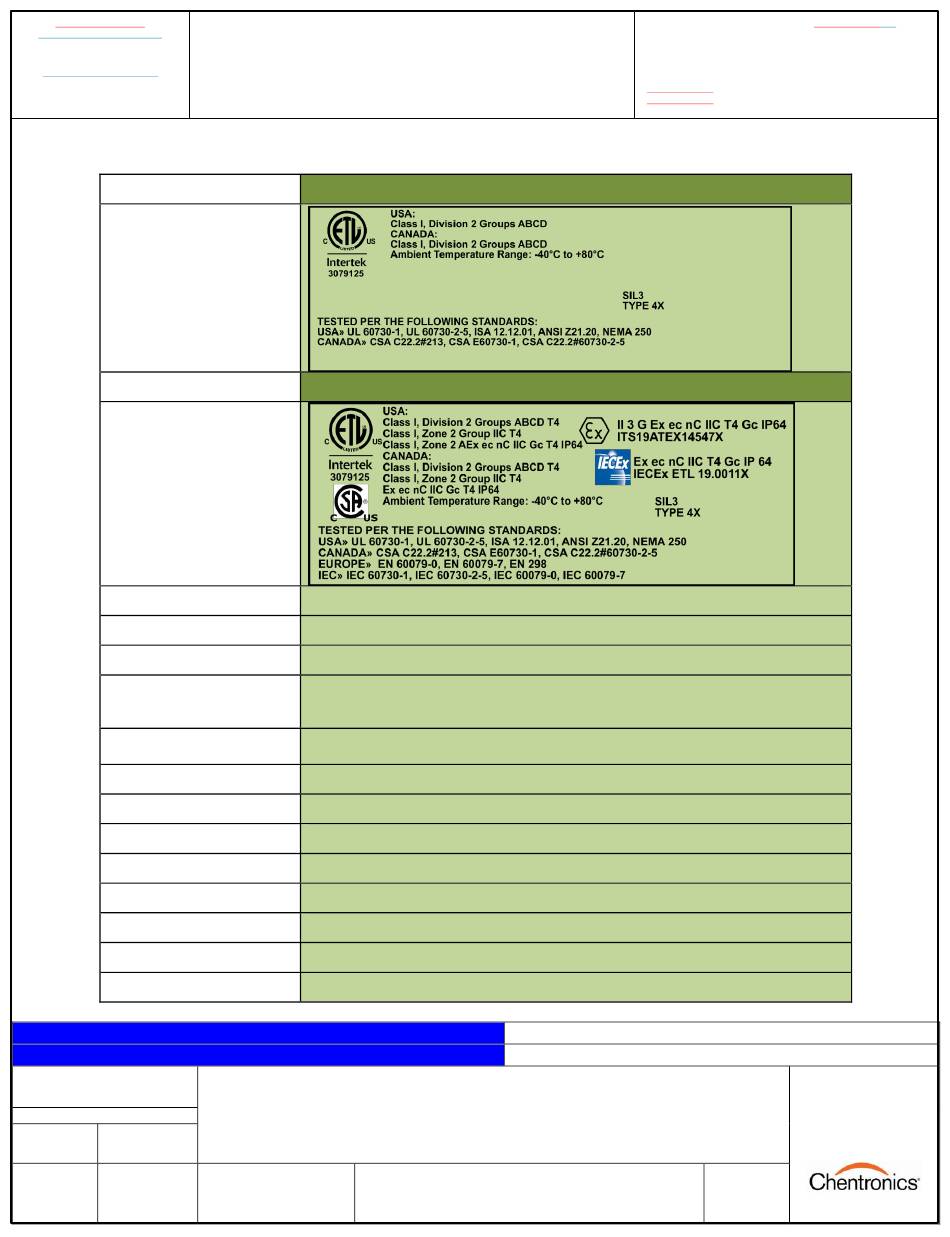

Specification Table
Part Number(s)
Area Classification
Part Number(s)
Area Classification
Input Cable
Weight
Mounting
NOTE 1
Purge Air
Flow
Pressure
ROL - Ring of Light Status
Indicator
Field of View
Optics
Sensor Type
Sensor Range
Communication
Temperature
Humidity
Input Power
NOTE 2
RELATED DOCUMENT – MUST COMPLY WITH SCHEDULE DOCUMENT(S):
FOR A LIST OF RELEVANT PATENTS
AND TRADEMARKS PLEASE SEE
CHENTRONICS.COM/LEGAL-NOTICES
ISO 9001 CERTIFIED
DRAWN BY:
ON:
AR
7/8/19
LAST REV BY:
ON:
MNL-ISCAN3
PN 04004999-SB, 04004999-MB
PN 04005000-SB, 04005000-MB
Quick Disconnect - Separate Cable
2.25 lb. (1.02 kg)
1" NPT(F)
5 scfm (8.5 Nm
5" w.c. (13 mbar)
Color Coded Status
6 Degrees
Quartz Lens
Solid-State
300 nm to 750 nm
USB/RS485: up to 127 scanners, overall length up to a distance of 4000 Ft. (1200 M).
-40°C to 80°C
0 to 100% Relative Humidity, Condensing
24 VDC, +10%/-15%, 5.28 W (220 mA)
ISCAN3 MANUAL
DCO No
.
12804
DWG. No.
3
/hr)
MNL-ISCAN3
THIS
DRAWING
OWNED
BY
CHENTRONICS.
CONDITIONALLY LOANED AND IS TO BE RETURNED UPON
REQUEST. THE BORROWER BY RECEIVING IT HAS AGREED
NOT TO REPRODUCE NOR COPY IT IN WHOLE OR IN PART
NOR TO FURNISH INFORMATION FROM IT TO OTHERS NOR
TO MAKE ANY USE OF IT THAT IS OR MAY BE INJURIOUS TO
CHENTRONICS. FOR MORE INFORMATION PLEASE CONTACT
CHENTRONICS
AT +1.607.334.5531.
CERT-iS3 MNL
PAGE 11 OF 28
