HMI 1200W & HMI 2500W
DOSSIER TECHNIQUE SERIE 900 SNX
TECHNICAL FILE 900 SNX RANGE
A DATER DU: 06/01
VALID SINCE: 06/01.
Illustrations: Atif BUX

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SNX HMI 1200W and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Robert Juliat SNX HMI 1200W

Summary of Contents for Robert Juliat SNX HMI 1200W

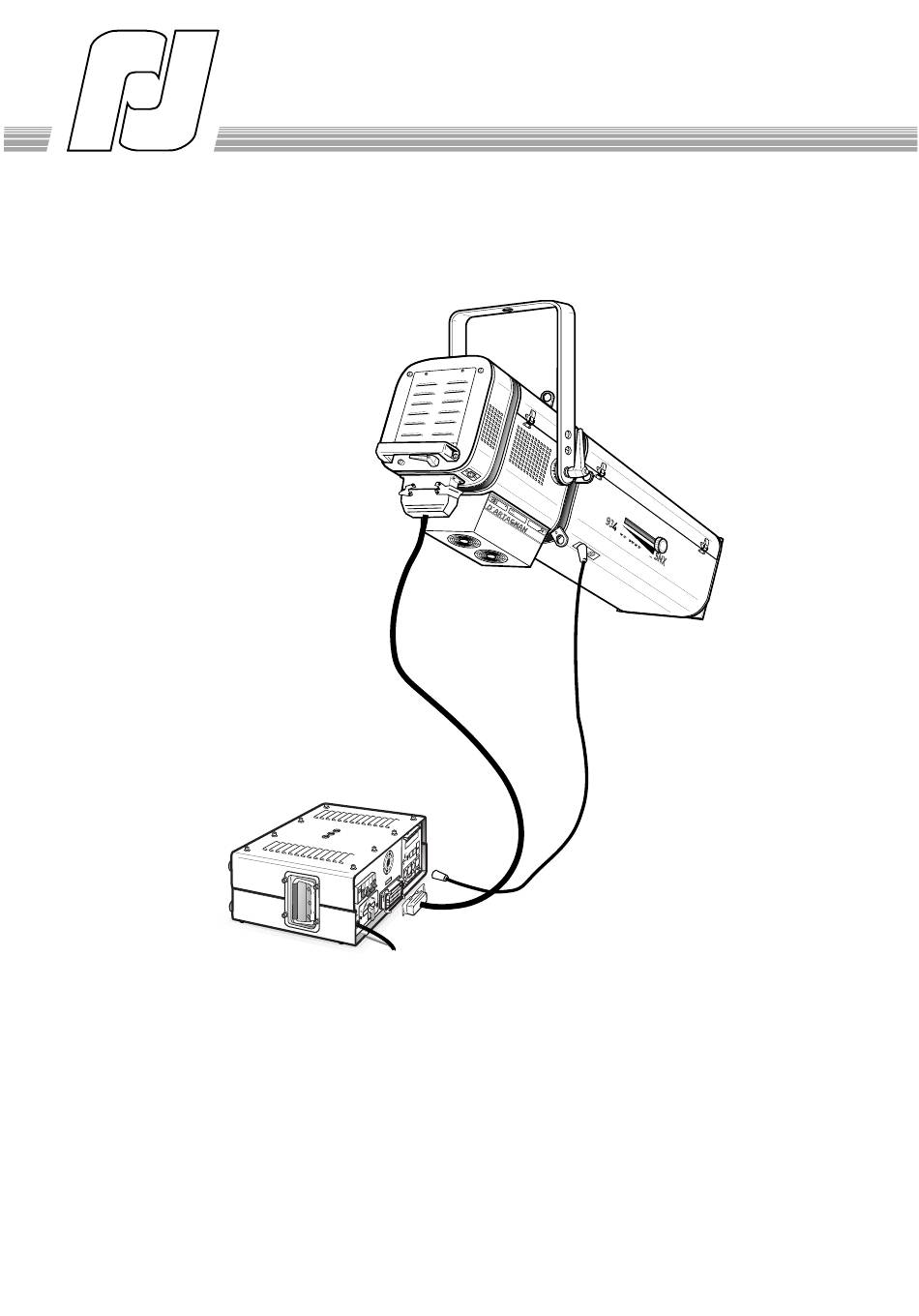

  • Page 1 Route de Beaumont F 60530 Fresnoy-en-Thelle tél. : 33 (0)3.44.26.51.89 fax : 33 (0)3.44.26.90.79 e-mail: info@robertjuliat.fr HMI 1200W & HMI 2500W DOSSIER TECHNIQUE SERIE 900 SNX TECHNICAL FILE 900 SNX RANGE A DATER DU: 06/01 VALID SINCE: 06/01.
  • Page 2 NOTES...
  • Page 3 Merci de votre attention. ROBERT JULIAT You have in your possession a ROBERT JULIAT HMI profile. We would like to congra- tulate you on your choice. The performance of the profile depends on the care you give to its maintenance. We advise you to read this manual and then keep it for reference.

  • Page 4: Table Of Contents

    CONTENTS TECHNICAL DATA User's instructions..................The identification plates................. Connections....................Putting the lamp into place................Admissible lamps................... Network use....................MAINTENANCE Reflector, aspheric lens and spark-gap............Connection..................... Electrical diagram - lamp housing 910/913/914..........Electrical diagram - lamp housing 930/933/934..........Electrical diagram - P.S.U.
  • Page 5 SOMMAIRE UTILISATION Consignes d'utilisation..................Les plaques signalétiques................Raccordements....................Mise en place de la lampe................Lampes admissibles..................Utilisation en réseau..................ENTRETIEN Miroir, lentille asphérique et Amorceur............Connectique....................Schéma électrique - lanterne 910/913/914............ Schéma électrique - lanterne 930/933/934............ Schéma électrique - alimentation HMI 1200W.

  • Page 6: User's Instructions

    Any modification made to our products, will cease the manufacturer’s liability. • Professional material : Service only by qualified technician. Thank you for your attention. ) Only for profile luminaires. robert juliat Route de Beaumont F 60530 Fresnoy-en-Thellle phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr...
  • Page 7 Toute modification du produit dégage la responsabilité du constructeur. • Matériel professionnel : Intervention par technicien qualifié. Merci de votre attention. ) Pour projecteurs à découpe seulement. robert juliat Route de Beaumont F 60530 Fresnoy-en-Thellle phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr...

  • Page 8: The Identification Plates

    • U.V. rays: Protect your eyes. 2500 1200 HMI 2500 W/SE HMI 1200 W/SE • Bulb and holder hot: wait until the unit is cold, before servicing. robert juliat robert juliat • Service only by qualified technician. A305195 A305194 Made in EEC - France - Made in EEC - France - = Max.
  • Page 9 • U.V. rays: Protect your eyes. 2500 1200 HMI 1200 W/SE HMI 2500 W/SE • Bulb and holder hot: wait until the unit is cold, before servicing. robert juliat robert juliat • Service only by qualified technician. A305194 A305195 Made in EEC - France - Made in EEC - France - = Tension aux bornes de la lampe Max.

  • Page 10: Connections

    16 x 16A M/F HARTING connectors. D Shutter cable. 14 conductors reinforced shielded cable - length 3m fitted with XLR7 M/F connector. robert juliat Route de Beaumont F 60530 Fresnoy-en-Thellle phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr...
  • Page 11 HARTING 16 x 16A M/F. - Ne pas amorcer sans lampe. D Cordon liaison obturateur. Câble souple 14 conducteurs blindé longueur 3m équipé de connecteurs XLR7 M/F. robert juliat Route de Beaumont F 60530 Fresnoy-en-Thellle phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr...

  • Page 12: Putting The Lamp Into Place

    Otherwise, demage will be caused to important parts of the lantern (i.e. Ignitor). HMI 1200. robert juliat Route de Beaumont F 60530 Fresnoy-en-Thellle phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr...
  • Page 13 - mâchoires de la douille. Une douille ou un culot de lampe ayant charbonné (noirci) est à changer sous peine de détérioration plus importante (amorceur). HMI 1200. robert juliat Route de Beaumont F 60530 Fresnoy-en-Thellle phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr...

  • Page 14: Admissible Lamps

    • Preserve carefully the guarantee slip of the lamp, as it may be asked for in the event of a dispute. Thank you. robert juliat Route de Beaumont F 60530 Fresnoy-en-Thellle phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr...
  • Page 15 • Conserver précieusement la carte de garantie de la lampe, elle vous sera demandée en cas de contestation. Merci robert juliat Route de Beaumont F 60530 Fresnoy-en-Thellle phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr...

  • Page 16: Network Use

    To install the DATA line, daisy chain all units. You can not make a star configuration. In this case - use a specific DATA splitter. robert juliat Route de Beaumont F 60530 Fresnoy-en-Thellle phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr...
  • Page 17 Pour installer le réseau DATA, on passe en boucle d'un appareil à l'autre. On ne peut pas faire des répartitions en étoile. Dans le cas présent : utiliser un répartiteur DATA spécifique. robert juliat Route de Beaumont F 60530 Fresnoy-en-Thellle phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr...
  • Page 18 - Tighten the counter-nut b and the nut a . • The adjustment is made, when manufactured. Interfere only in case of a faulty starting. robert juliat Route de Beaumont F 60530 Fresnoy-en-Thellle phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr...
  • Page 19 à 1 mm de l'électrode inférieure. - Resserrer le contre-écrou b et l'écrou • Ce réglage est effectué en usine, n'intervenir qu'en cas de défaut d'amorçage. robert juliat Route de Beaumont F 60530 Fresnoy-en-Thellle phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr...

  • Page 20: Connection

    Female side earth only. Note: This is a universal cable and is suitable for a follow spotlight or a profile, 1200W. or 2500W. robert juliat Route de Beaumont F 60530 Fresnoy-en-Thellle phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr...
  • Page 21 Terre. Terre, (seulement côté femelle). Remarque: Ce cordon est universel et convient indifféremment pour un poursuite ou un découpe en 1200W. ou 2500W. robert juliat Route de Beaumont F 60530 Fresnoy-en-Thellle phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr...
  • Page 22 Phase - Ventilateur / Fan 0,75 #6HT Phase - Tempo / Timer 0,75 Phase - Ballast Neutre lampe / Lamp neutral #6HT Le point "2 " n’existe Terre / Earth plus, la connection est d j faite dans l’amorceur / The point "2"...
  • Page 23 Phase - Ventilateur / Fan 0,75 #6HT Phase - Tempo / Timer 0,75 Phase - Ballast Phase - Ballast Neutre lampe / Lamp neutral Neutre lampe / Lamp neutral #6HT Terre / Earth Phase Aux. 0,75 Neutre Aux. / 0,75 Aux.
  • Page 24 PL_Elec_A304301c.eps...
  • Page 25 PL Elec A306141.eps...

  • Page 26: Spare Parts List

    SGCX2 Support gobo métal complet taille "A" / "A" size metal gobo holder. robert juliat Route de Beaumont F 60530 Fresnoy-en-Thellle phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr ATTENTION - Pour passer une commande de pièces détachées, utiliser toujours les codes. / WARNING - Always use the codes, when ordering spare parts.

  • Page 27: Lamp Housing & Accessoire

    D E 4 0 4 8 7 3 0 0 Bande repère / Bearing strip. robert juliat Route de Beaumont F 60530 Fresnoy-en-Thellle phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr ATTENTION - Pour passer une commande de pièces détachées, utiliser toujours les codes. / WARNING - Always use the codes, when ordering spare parts.
  • Page 28 Pour accessoires 215 x 215 (standard Français) / For 215 x 215 accessories ( French standard). robert juliat Route de Beaumont F 60530 Fresnoy-en-Thellle phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr ATTENTION - Pour passer une commande de pièces détachées, utiliser toujours les codes. / WARNING - Always use the codes, when ordering spare parts.
  • Page 29 Pour accessoires 215 x 215 (standard Français) / For 215 x 215 accessories ( French standard). robert juliat Route de Beaumont F 60530 Fresnoy-en-Thellle phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr ATTENTION - Pour passer une commande de pièces détachées, utiliser toujours les codes. / WARNING - Always use the codes, when ordering spare parts.
  • Page 30 7 0 0 P 0 4 0 0 0 1 For 215 x 215 accessories ( French standard). robert juliat Route de Beaumont F 60530 Fresnoy-en-Thellle phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr ATTENTION - Pour passer une commande de pièces détachées, utiliser toujours les codes. / WARNING - Always use the codes, when ordering spare parts.
  • Page 31 R L A 1 4 3 5 0 0 4 PHILIPS MSR 2500 HR. robert juliat Route de Beaumont F 60530 Fresnoy-en-Thellle phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr ATTENTION - Pour passer une commande de pièces détachées, utiliser toujours les codes. / WARNING - Always use the codes, when ordering spare parts.
  • Page 32 Points de démontage / Dismantling points. robert juliat Route de Beaumont F 60530 Fresnoy-en-Thellle phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr ATTENTION - Pour passer une commande de pièces détachées, utiliser toujours les codes. / WARNING - Always use the codes, when ordering spare parts.
  • Page 33 V I 1 0 0 1 0 0 0 9 Vis / Screw (H M10 x 30). robert juliat Route de Beaumont F 60530 Fresnoy-en-Thellle phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr ATTENTION - Pour passer une commande de pièces détachées, utiliser toujours les codes. / WARNING - Always use the codes, when ordering spare parts.
  • Page 34 M E 0 9 2 2 2 0 0 2 Contacteur / Contactor (25A). robert juliat Route de Beaumont F 60530 Fresnoy-en-Thellle phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr ATTENTION - Pour passer une commande de pièces détachées, utiliser toujours les codes. / WARNING - Always use the codes, when ordering spare parts.

  • Page 35: Cad 900

    SCHEMA B DIAGRAM B robert juliat Route de Beaumont F 60530 Fresnoy-en-Thellle phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr ATTENTION - Pour passer une commande de pièces détachées, utiliser toujours les codes. / WARNING - Always use the codes, when ordering spare parts.
  • Page 36 Check that the ignition is well adjusted ( refer to Tech. File page 18 ) message displayed : RJ LAMP LIGHTING Contact the RJ services. TRY FAILURE robert juliat Route de Beaumont F 60530 Fresnoy-en-Thellle phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr...
  • Page 37 Vérifier que l'amorceur est bien réglé ( voir Dossier technique p 19 ) message afficheur : Contacter le service RJ RJ ALLUMAGE LAMPE ESSAI ECHEC. robert juliat Route de Beaumont F 60530 Fresnoy-en-Thellle phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr...
  • Page 38 "LAMP ON" start-up display : ( refer to Tech. File p. 10 & 20 ) procedure. " RJ LAMP OFF " robert juliat Route de Beaumont F 60530 Fresnoy-en-Thellle phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr...
  • Page 39 : vérifier le câblage . d'allumage ( voir Dossier Tech. p. 11 & 21 ) RJ LAMPE OFF robert juliat Route de Beaumont F 60530 Fresnoy-en-Thellle phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr...
  • Page 40 Return to 1.1 and follow the LAMP FAILURE procedure. CHECK SECURITY Restart the Green Network cut off : "LAMP ON" message unchanged. give the off command. procedure. robert juliat Route de Beaumont F 60530 Fresnoy-en-Thellle phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr...
  • Page 41 VERIFIEZ LA SECURITE Redémarrer Micro coupure du secteur : l'afficheur led vert la procédure donner la commande d'extinction . reste inchangé allumé d'allumage. robert juliat Route de Beaumont F 60530 Fresnoy-en-Thellle phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr...
  • Page 42 The shutter level is Change the whole shutter unit. level correctly displayed. ( refer to Tech. File - page 32 ) command. robert juliat Route de Beaumont F 60530 Fresnoy-en-Thellle phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr...
  • Page 43 Erreur sur le bloc Iris : renvoyer la Les valeurs de l'iris sont Changer le bloc iris complet. commande. correctement affichées. ( voir Dossier technique page 32 ). robert juliat Route de Beaumont F 60530 Fresnoy-en-Thellle phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr...
  • Page 44 910 / 930 robert OPTION CHANGEMENT DE POSITION DE FOURCHE / juliat A DATER DU : CHANGING THE POSITION OF THE YOKE. 25.06.01 VALID SINCE : ATTENTION / WARNING Dévisser les deux vis du porte-glissière droit et • Isoler électriquement avant toute intervention. sortir les deux tiges (voir la schéma "ORDRE •...
