Zenit UNIQA M08S First Installation Manual page 74

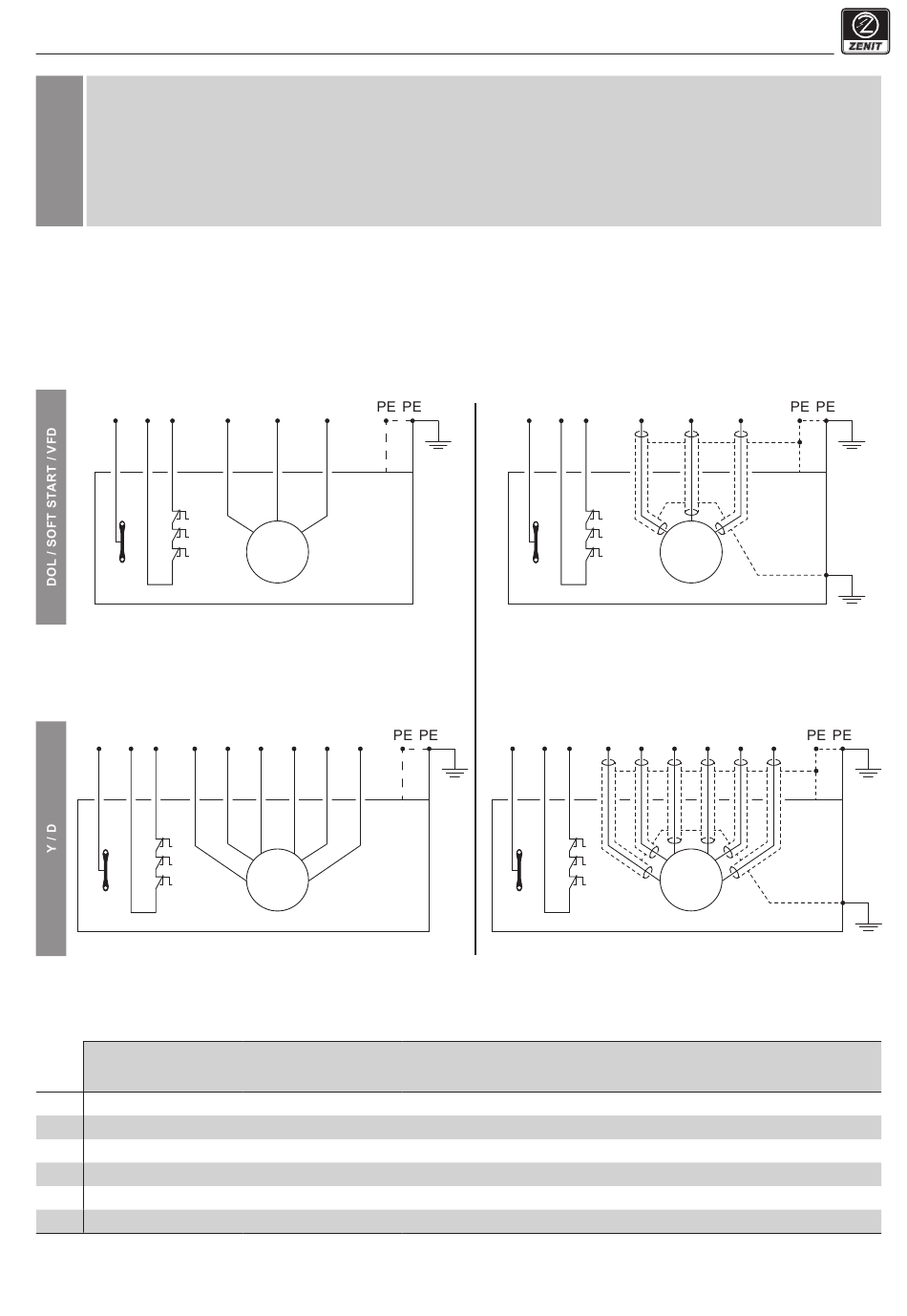

IT COLLEGAMENTI ELETTRICI
EN ELECTRICAL CONNECTIONS
FR BRANCHEMENTS ELECTRIQUES
DE ELEKTRISCHE VERBINDUNGEN
ES CONEXIONES ELÉCTRICAS
RU ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ
СТАНДАРТНЫЙ провод
S TP TP
3x KLIXON
S TP TP U1
3x KLIXON
L1 - L2 - L3
IT
Alimentazione trifase
EN
Three-phase power supply
FR
Alimentation triphasée
DE Drehstromversorgung
ES Alimentación trifásica
RU Трехфазное питание
74
Cavo STANDARD
STANDARD cable
Câble STANDARD
Kabel STANDARD
Cable ESTÁNDAR
L1 L2 L3
M
3~
Fig. 21 A
V1 W1 U2 V2 W2
M
3~
Fig. 21 C
U1 - U2
V1 - V2
W1 - W2
Terminali motore
Motor terminals
Bornes moteur
Motorklemmen
Terminales del motor
Терминалы двигателя
S TP TP
3x KLIXON
S TP TP
3x KLIXON
TP
Protezione termica
Thermal protection
Protection thermique Sonde d'humidité
Thermischer Schutz Wasser-im-Öl-Sensor
Protección térmica Sonda de humedad
Тепловая защита Датчик влажности
Cavo SCHERMATO
SCREENED cable
Câble BLINDÉ
Kabel ABGESCHIRMT
Cable APANTALLADO
ЭКРАНИРОВАННЫЙ провод
L1 L2 L3
M
3~
Fig. 21 B
U1 V1 W1 U2 V2 W2
M
3~
Fig. 21 D
S
Sonda di umidità
Water sensor
Заземление
PE
Terra
Ground
Terre
Erde
Tierra
