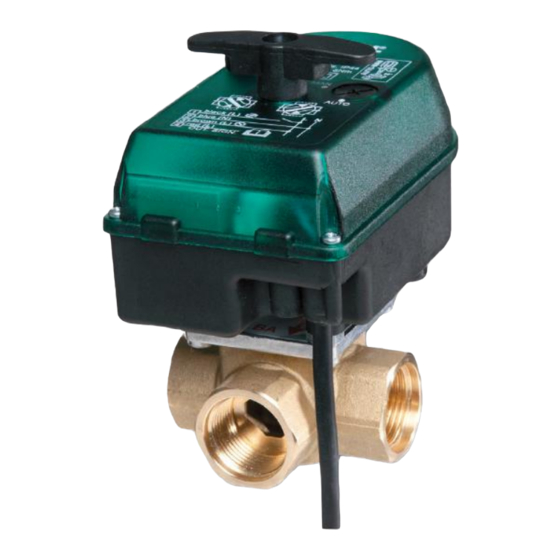

VA32
Handbuch für den
Fachhandwerker
Montage
Anschluss
Bedienung
Vielen Dank für den Kauf dieses RESOL-Gerätes.
Bitte lesen Sie diese Anleitung sorgfältig durch, um die Leistungsfähigkeit dieses Gerätes optimal
nutzen zu können. Bitte bewahren Sie diese Anleitung sorgfältig auf.
de
Handbuch
en
Manual
fr
Manuel
es
Manual
it
Manuale
www.resol.com
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Resol VA32
Summary of Contents for Resol VA32
-
Page 1: Este Manual De Instrucciones Se Dirige Exclusivamente
Fachhandwerker Montage Anschluss Bedienung Handbuch Manual Manuel Manual Vielen Dank für den Kauf dieses RESOL-Gerätes. Manuale Bitte lesen Sie diese Anleitung sorgfältig durch, um die Leistungsfähigkeit dieses Gerätes optimal nutzen zu können. Bitte bewahren Sie diese Anleitung sorgfältig auf. www.resol.com... -
Page 2: Table Of Contents
Warnhinweise sind mit einem Warn- Ersatzteile ..........7 dreieck gekennzeichnet! Bestimmungsgemäße Verwendung Î Es wird angegeben, wie die Das VA32 ist für Schaltprozesse innerhalb einer So- gefahr vermieden werden lar- oder Heizungsanlage unter Berücksichtigung der kann! in dieser Anleitung angegebenen technischen Daten Signalwörter kennzeichnen die Schwere der Gefahr,... -
Page 3: Übersicht
Antriebschutzklasse: IP 44 (IEC529) Einsatzbereich: Ausgangssignal: Phase L, 1 (1) A Das Umschaltventil VA32 findet im Solar- und Hei- zungsbereich seine Verwendung. Damit können einzel- Anschlussleitung: 4 x 0,5 mm², L = 1,0 m ne Anlagenteile zonenweise geschaltet werden, ferner Stellwinkel: 90 °... -
Page 4: Installationshinweise
teile des Ventils Installationshinweise Die Montage des Ventils ist nach den einschlägigen nr. Bezeichnung Material Anzahl Regeln der Technik vorzunehmen. Dichtmittel- bzw. Gehäuse CW617N Hanfreste oder dergleichen, dürfen nicht in den Ven- Schraube M5X10 DIN965 Zn Stahl tilkörper gelangen. Um eine Blockierung des Ventiltel- Drehschieber CW617N lers zu vermeiden, folgende Hinweise beachten und... -
Page 5: Verschraubung
Verschraubung Betriebsart Zum Ändern der Durchflussrichtung A<>AB zu AB<>B folgendermaßen vorgehen: Der Antrieb kann bei Bedarf mit dem Ventil ver- Für Kontroll- und Servicearbeiten kann die Betriebs- Î Den Kopf der Einstellschraube herunterdrücken schraubt werden. Dazu folgendermaßen vorgehen: art des Ventils manuell eingestellt werden. und gedrückt halten Den Schutzstift entfernen (1) Im Handbetrieb wird der Stellantrieb nicht vom Steu-... -
Page 6: Ansteuerung 2-Punkt
Ansteuerung 2-Punkt Elektrischer Schlag! WArnung! 1 Schwarz 2 Blau Die rote Endlageschalter-Ader ist 3 Braun abisoliert und führt bei geöffneter 4 Rot Ventilstellung Spannung! Î Betriebsspannung mit externer Vorsicherung max. Pumpe AUS 2 A absichern! Ader Schwarz Steuerphase Liegt der Schaltkontakt L (230 V~) vom Regler an, so öffnet der Weg AB<>B. -
Page 7: Anwendungsbeispiele
Anwendungsbeispiele Ersatzteile notizen VA32-Reparaturset Art.-Nr.: 112 011 83 Solarsystem mit 1 Kollektor und 1 Speicher mit 3-Wege- Ventil zur Umschaltung der Speicherschichtbeladung. Solarsystem mit 2 Kollektoren und 2 Speicher mit 3-Wege-Ventil zur Umschaltung der Speicherschicht- beladung. -
Page 8: Aviso
Eine Verwendung außerhalb des Urheberrechts bedarf der Zeichnungen und Texte aus, sie haben lediglich Beispielcharakter. Werden darin Zustimmung der Firma RESOL – Elektronische Regelungen GmbH. Dies gilt vermittelte Inhalte benutzt oder angewendet, so geschieht dies ausdrücklich auf insbesondere für Vervielfältigungen / Kopien, Übersetzungen, Mikroverfilmungen das eigene Risiko des jeweiligen Anwenders. - Page 9 VA32 Manual for the specialised craftsman Mounting connection Operation Manual Thank you for buying this RESOL product. Please read this manual carefully to get the best performance from this unit. Please keep this manual carefully. www.resol.com www.resol.de...
- Page 10 Spare parts ..........15 ning triangle! Proper usage Î they contain information The VA32 is designed for switching processes in a so- on how to avoid the danger lar or heating systems in compliance with the techni- described. cal data specified in this manual.
-
Page 11: Overview
Ingress protection: IP 44 (IEc529) Application area: Output signal: phase L, 1 (1) A The motor-driven 3-port valve VA32 is used in solar and heating systems, in which smaller parts of the sys- connection line: 4 x 0.5 mm², L = 1 m tems can be controlled separately or single equipment regulating angle: 90°... -
Page 12: Installation
components Installation The installation of the valve must be carried out cor- no Designation Material Quantity responding to the approved technical regulations. En- Housing CW617N sure excess sealing material, tape etc does not enter Screw M5X10 DIN965 Zn steel the valve body. In order to avoid blocking of the valve Valve flap CW617N ball, the following advice has to be considered and all... -
Page 13: Mounting The Actuator
Mounting the actuator Operating mode For changing the flow direction from A<>AB to AB<>B, proceed as follows: The actuator can be attached to the valve. Please car- For control and service work, the operating mode of Î Press down the head of the adjustment screw and ry out the following steps: the valve can be manually adjusted. -
Page 14: On-Off Control
On-Off control Electric shock! WArnIng! 1 black 2 blue The red limit switch lead is not in- 3 brown sulated and carries voltage when 4 red the valve is in the open position! Î Fuse the operating voltage with external pre-fuse max. Pump OFF Ader Black... -
Page 15: Examples
Examples Spare parts note VA32 repair kit Article no.: 112 011 83 Solar system with 1 collector and 1 store with 3-port valve for store loading in layers. Solar system with 2 collectors and two stores with 3-port valve for store loading in layers. - Page 16 We took a lot of care with the texts and drawings of this manual and to the best of use outside the copyright requires the approval of RESOL – Elektronische Rege- our knowledge and consent. As faults can never be excluded, please note: lungen GmbH.
- Page 17 VA32 Manuel pour le technicien habilité Montage raccordement commande Merci d'avoir acheté ce produit RESOL. Manuel Veuillez lire le présent mode d’emploi attentivement afin de pouvoir utiliser l’appareil de manière optimale. www.resol.fr Veuillez conserver ce mode d’emploi. www.resol.de...
- Page 18 AVErtISSEMEnt ! Les avertissements de sécurité utilisation conforme sont précédés d’un triangle de La vanne d‘inversion VA32 s‘utilise dans le domaine signalisation ! du chauffage solaire et du chauffage conventionnel Î Il est indiqué comment en tenant compte des données techniques énoncées éviter le danger !
-
Page 19: Vue D´ensemble
Signal de sortie: phase L, 1 (1) A champs d‘application : câble de branchement: 4 x 0,5 mm², L = 1,0 m La vanne d‘inversion VA32 s‘utilise dans le domaine Angle de réglage: 90 ° du chauffage solaire et du chauffage conventionnel. -
Page 20: Indications Pour L'installation
23,3 × 2,4 (0,65 µm) devant toutes les vannes de votre Joint rond EPDM installation avant d‘installer la VA32 (voir sché- 27 × 2,5 ma d‘installation). Plaque indicatrice EL zinc Couvercle GD-ZN Al4 Cu1 Position de montage 10 Pièce de distance M6x15,7 Zn acier... -
Page 21: Raccordement
raccordement Mode de fonctionnement du courant uniquement lorsque le relais est en position de repos ! Le moteur peut se raccorder à la vanne. Pour ce faire, Pour effectuer des opérations de contrôle ou de Pour changer le sens du courant de A<>AB à AB<>B, réalisez les opérations suivantes : maintenance, il est possible de régler manuellement la effectuez les opérations suivantes :... -
Page 22: Commande Tout Ou Rien
commande tout ou rien choc électrique ! AVErtISSEMEnt ! 1 noir Le fil rouge isolé de 2 bleu l'interrupteur fin de course est 3 marron alimenté si la vanne se trouve en 4 rouge position ouverte ! Î Protégez la vanne de courts-circuits accidentels Pompe OFF avec un fusible externe de... -
Page 23: Exemples D'application
Exemples d‘application Pièces de rechange note Kit de réparation VA32 Réf.: 112 011 83 Système de chauffage solaire à 1 capteur, 1 réservoir et 1 vanne à 3 voies pour la commutation lors de la charge stratifiée. Système de chauffage solaire à 2 capteurs, 2 réservoirs et 1 vanne à... - Page 24 Toute utilisation en dehors de ces d’exclure toute erreur, veuillez prendre en considération ce qui suit: mêmes droits d’auteur requiert l’autorisation de la société RESOL – Elektronische Regelungen GmbH. Ceci s’applique en particulier à toute reproduction / copie, tra- Vos projets doivent se fonder exclusivement sur vos propres calculs et plans, con- duction, microfilm et à...
- Page 25 VA32 Manual para técnicos habilitados Montaje conexión Manejo Gracias por comprar este producto RESOL. Manuel Por favor, lea este manual de instrucciones atentamente antes de utilizar el producto. Conserve el manual de instrucciones cuidadosamente. www.resol.de...
- Page 26 Piezas de recambio ......... 31 ¡AVISO! ¡Las señales de peligro tienen forma triangular! La válvula VA32 está indicada para realizar operacio- nes de conmutación en los sistemas de calefacción ¡Indican al usuario cómo evitar solar y convencional y se debe utilizar teniendo en peligros! cuenta los datos técnicos enunciados en el presente...
-
Page 27: Visión De Conjunto
Interruptores de fin de carrera: 5 (1) A, 240 VA Ámbito de aplicación cable de alimentación: 4 x 0,5 mm², L = 1.0 m La válvula motorizada de inversión VA32 RESOL se utiliza en los sistemas de calefacción solar y conven- Ángulo de rotación: 90 °... -
Page 28: Indicaciones Para La Instalación
Tapa de la válvula GD-ZN Al4 Cu1 para facilitar su manejo +/- 90°. Prevea también un Separador M6x15,7 Zn acero espacio mínimo de 100 mm entre la VA32 y la pared Tornillo 2,9 × 6,5 DIN 7981 Zn acero para poder intervenir en la misma. Cámara... -
Page 29: Acoplamiento
Acoplamiento Modos de funcionamiento Para cambiar el sentido del flujo de A<>AB a AB<>B, realice las siguientes operaciones: El motor se puede fijar a la válvula con tornillos. Para Para realizar operaciones de control o mantenimien- Î Apriete la cabeza del tornillo de ajuste hacia aba- ello, proceda de la siguiente manera: to, la posición de funcionamiento de la válvula se pue- jo y manténgala en esta posición... -
Page 30: Control De Dos Direcciones
control de dos direcciones Descargas eléctricas! ¡AVISO! ¡ 1 negro ¡El conductor rojo del interruptor 2 azul de fin de carrera no está aislado y 3 marrón está bajo tensión cuando está ac- 4 rojo tivada la válvula! Proteja la válvula con un Î... -
Page 31: Ejemplos
Ejemplos Piezas de recambio notas Kit de reparación de VA32 Ref.: 112 011 83 Sistema de calefacción solar con 1 captador, 1 acumu- lador y 1 válvula de 3 vías para la carga estratificada del acumulador. Sistema de calefacción solar con 2 captadores, 2 acu- muladores y 1 válvula de 3 vías para la carga estratifi-... - Page 32 La utilización fuera del derecho de autor necesita el consentimiento utilización del contenido de este manual será por cuenta y riesgo del usuario. Por de la companía RESOL -Elektronische Regelungen GmbH. Esto es válido principio declinamos la responsabilidad por informaciones incompletas, falsas o sobre todo para copias, traducciones, micro-filmaciones y el almacena- inadecuadas, así...
- Page 33 VA32 Manuale per il tecnico abilitato Montaggio collegamento comando Grazie di aver acquistato questo apparecchio RESOL. Manuel Leggere attentamente il presente manuale per poter usufruire in maniera ottima della funzionalità di questo apparecchio. Conservare il manuale per riferimenti futuri. www.resol.de...
- Page 34 Î Indicano come evitare il La valvola VA32 è progettata per realizzare operazioni pericolo incombente! di commutazione negli impianti di riscaldamento sola- re e convenzionale in considerazione dei dati tecnici Le parole impiegate per avvertire l‘utenza indicano la...
- Page 35 Isolamento di protezione: II (IEC529) campo di applicazione: Segnale di uscita: fase L, 1 (1) A La valvola deviatrice VA32 è progettata per l'uso in sis- temi di riscaldamento solare e convenzionale. Consen- cavo di alimentazione: 4 x 0,5 mm², L = 1 m te di far commutare determinate parti dell‘impianto e...
- Page 36 componenti della valvola Indicazioni per l'installazione della valvola nr. Denominazione Materiale Quantità Corpo della Il montaggio della valvola deve essere effettuato in CW617N valvola base alle norme tecniche vigenti. Assicurarsi che re- sidui di sostanze impermeabilizzanti o resti di canapa DIN965 Zn 2 Vite M5X10 non penetrino nel corpo della valvola.
- Page 37 Modo automatico Avvitamento Modi operativi Per cambiare la direzione del flusso nel modo auto- Il servocomando può essere avvitato alla valvola. Per Per eseguire operazioni di controllo e servizio, la po- matico, i relè devono essere in posizione di riposo! fare ciò, procedere come segue: sizione di funzionamento della valvola può...
- Page 38 comando a due posizioni AVVErtEnZA! Scossa elettrica! 1 nero Il filo rosso dell'interruttore di fine 2 azzurro corsa non è protetto da una guaina 3 marrone ed è sotto tensione! 4 rosso Î Proteggere la valvola limi- tando la corrente a massi- mo 2 A con un fusibile es- Pompa OFF terno!
- Page 39 Esempi applicativi Pezzi di ricambio Set di reparazione della VA32 Codice: 112 011 83 Impianto solare con 1 collettore, 1 serbatoio e 1 valvola a 3 vie per il caricamento stratificato del serbatoio. Impianto solare con 2 collettori, 2 serbatoi e 1 valvola...
- Page 40 Un qualsiasi uso non coperto dal diritto d'autore richiede il con- sono di carattere puramente esemplificativo. L'applicazione dei contenuti riportati senso della ditta RESOL - Elektronische Regelungen GmbH. Ciò vale in particolar in questo manuale avviene espressamente a rischio dell'utente. Non si assume al- modo per copie / riproduzioni, traduzioni, riprese su microfilm e memorizzazione cuna responsabilità...
