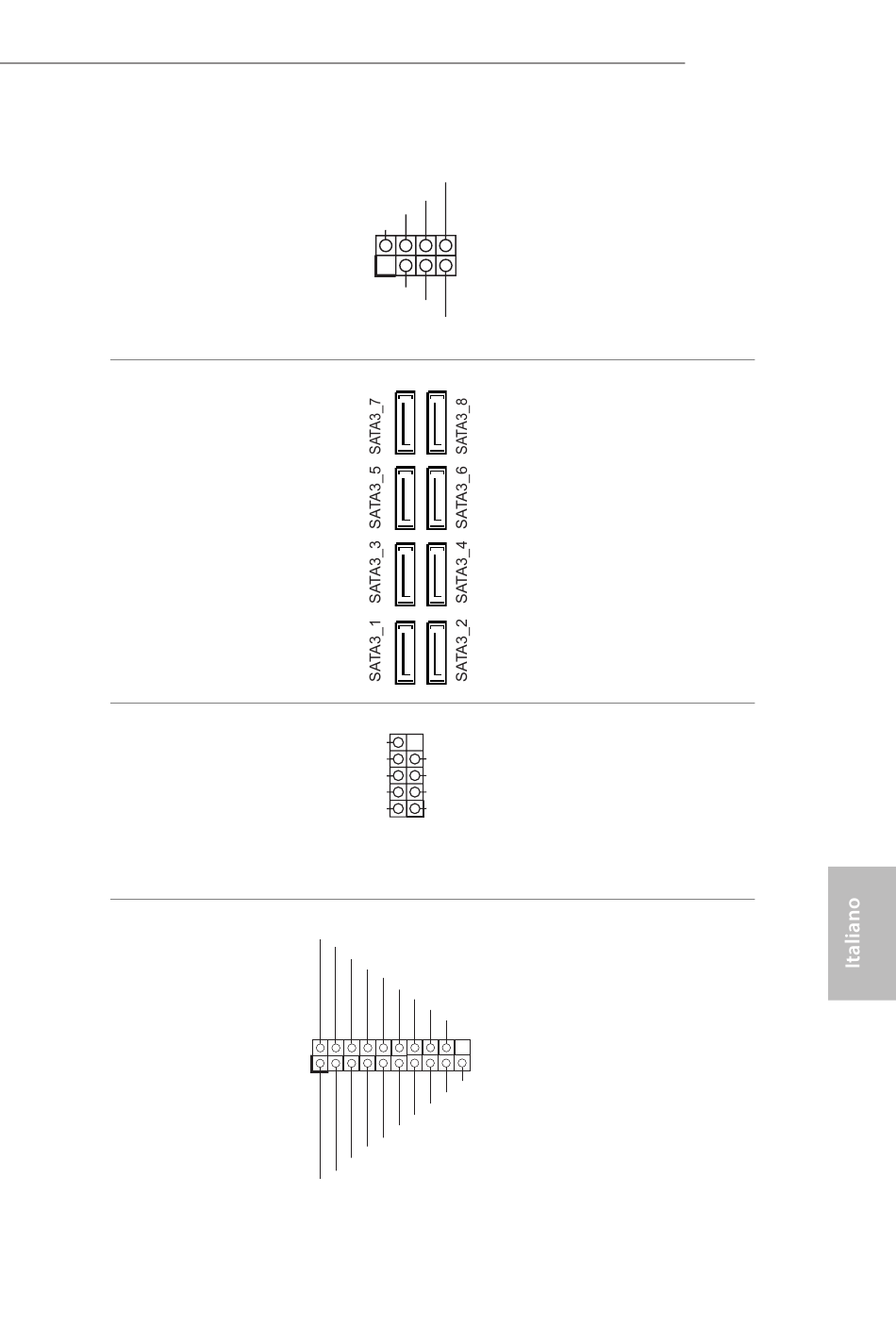

Connettore LED
alimentazione e
altoparlante
(SPK_PLED1 a 7 pin)
(vedere pag. 1, n. 22)
Connettori Serial ATA3
(SATA3_1_2:
vedere pag. 1, n. 19)
(SATA3_3_4:
vedere pag. 1, n. 18)
(SATA3_5_6:
vedere pag.1, n. 17)
(SATA3_7_8:
vedere pag.1, n. 16)
Header USB 2.0
(USB_1_2 a 9 pin)
(vedere pag. 1, n. 15)
(USB_3_4 a 9 pin)
(vedere pag. 1, n. 13)
Header USB 3.1 Gen1
(USB3_9_10 a 19 pin)
(vedere pag. 1, n. 21)
SPEAKER
DUMMY
DUMMY
+5V
1
PLED+
PLED+
PLED-
DUMMY
GND GND
P+
P+
P- P-
USB_PWR USB_PWR
1
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
1
Vbus
IntA_P_SSRX-
IntA_P_SSRX+
GND
IntA_P_SSTX-
IntA_P_SSTX+
GND
IntA_P_D-
IntA_P_D+
ID
Collegare i LED alimentazione
e l'altoparlante a questo connet-
tore.
Questi otto connettori SATA3
supportano cavi di trasmissione
dati SATA per i dispositivi
d'archiviazione interni velocità
di trasferimento dati fino a
6,0 Gb/s.
Ci sono due connettori
su questa scheda madre.
Ciascun header USB 2.0
può supportare due porte.
Ci sono due connettori
su questa scheda madre.
Ciascun header USB 3.1
Gen1 può supportare due
porte.
