ASROCK X399M Taichi Manual page 106

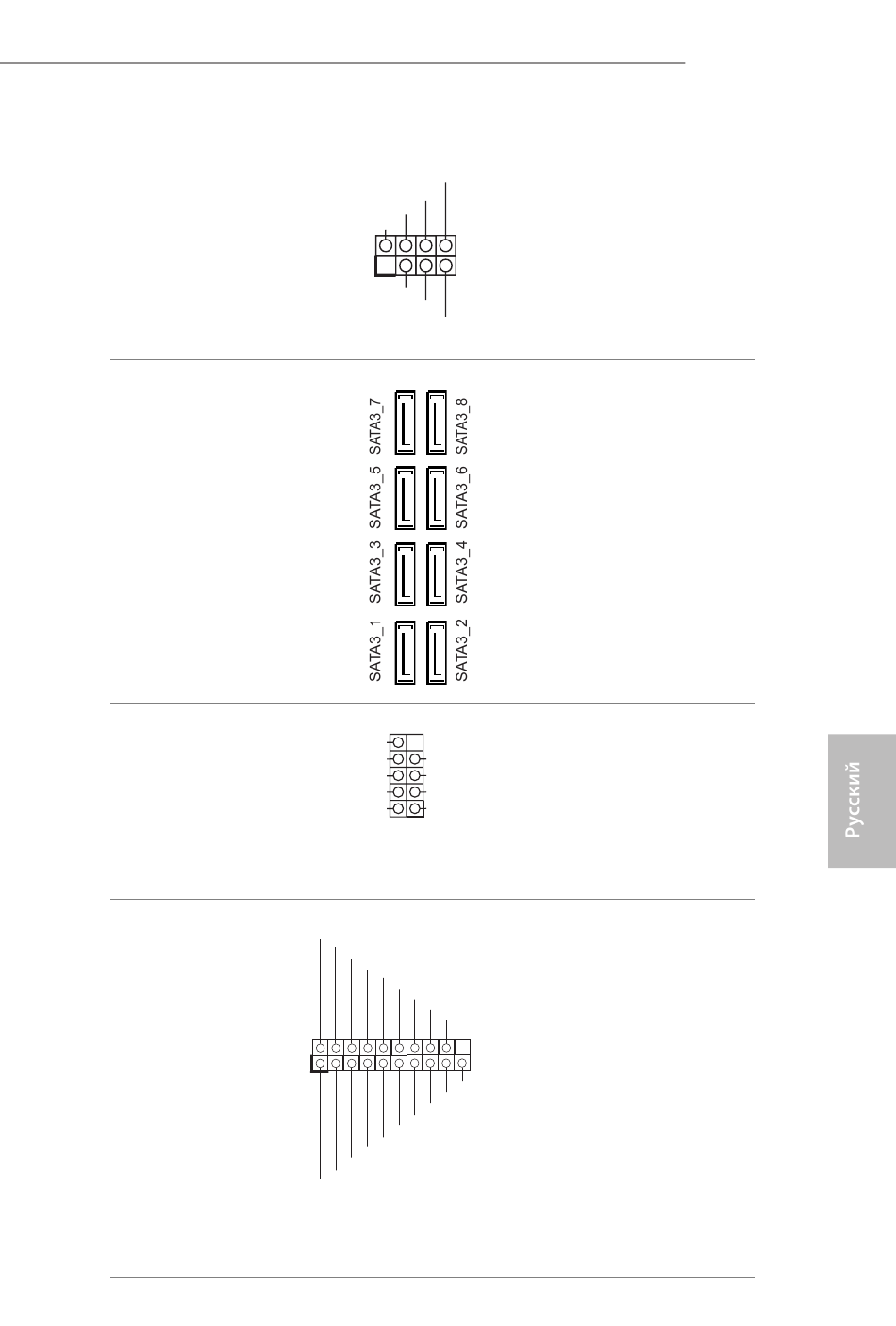

Колодка светодиодного
индикатора питания и
динамика корпуса
(7-контактная, SPK_
PLED1)
(см. стр. 1, № 22)
Разъемы Serial ATA3
(SATA3_1_2:
см. стр. 1, № 19)
(SATA3_3_4:
см. стр. 1, № 18)
(SATA3_5_6:
см. стр.1, № 17)
(SATA3_7_8:
см. стр.1, № 16)
Колодки USB 2.0
(9-контактная, USB_1_2)
(см. стр. 1, № 15)
(9-контактная, USB_3_4)
(см. стр. 1, № 13)
Колодки USB 3.1 Gen1
(19-контактная,
USB3_9_10)
(см. стр. 1, № 21)
SPEAKER
DUMMY
DUMMY
+5V
1
PLED+
PLED+
PLED-
DUMMY
GND GND
P+
P+
P- P-
USB_PWR USB_PWR
1
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
1
Vbus
IntA_P_SSRX-
IntA_P_SSRX+
GND
IntA_P_SSTX-
IntA_P_SSTX+
GND
IntA_P_D-
IntA_P_D+
ID
Предназначена
для подключения
светодиодного
индикатора питания и
динамика корпуса.
Эти шесть восемь SATA3
предназначены для
подключения кабелей
SATA внутренних
запоминающих
устройств для передачи
данных со скоростью до
6,0 Гб/с.
На материнской плате
имеется две колодки.
Каждая колодка USB 2.0
поддерживает два порта.
На материнской плате
имеется две колодки.
Каждая колодка USB 3.1
Gen1 поддерживает два
порта.
X399M Taichi
103
