ASROCK X399M Taichi Manual page 171

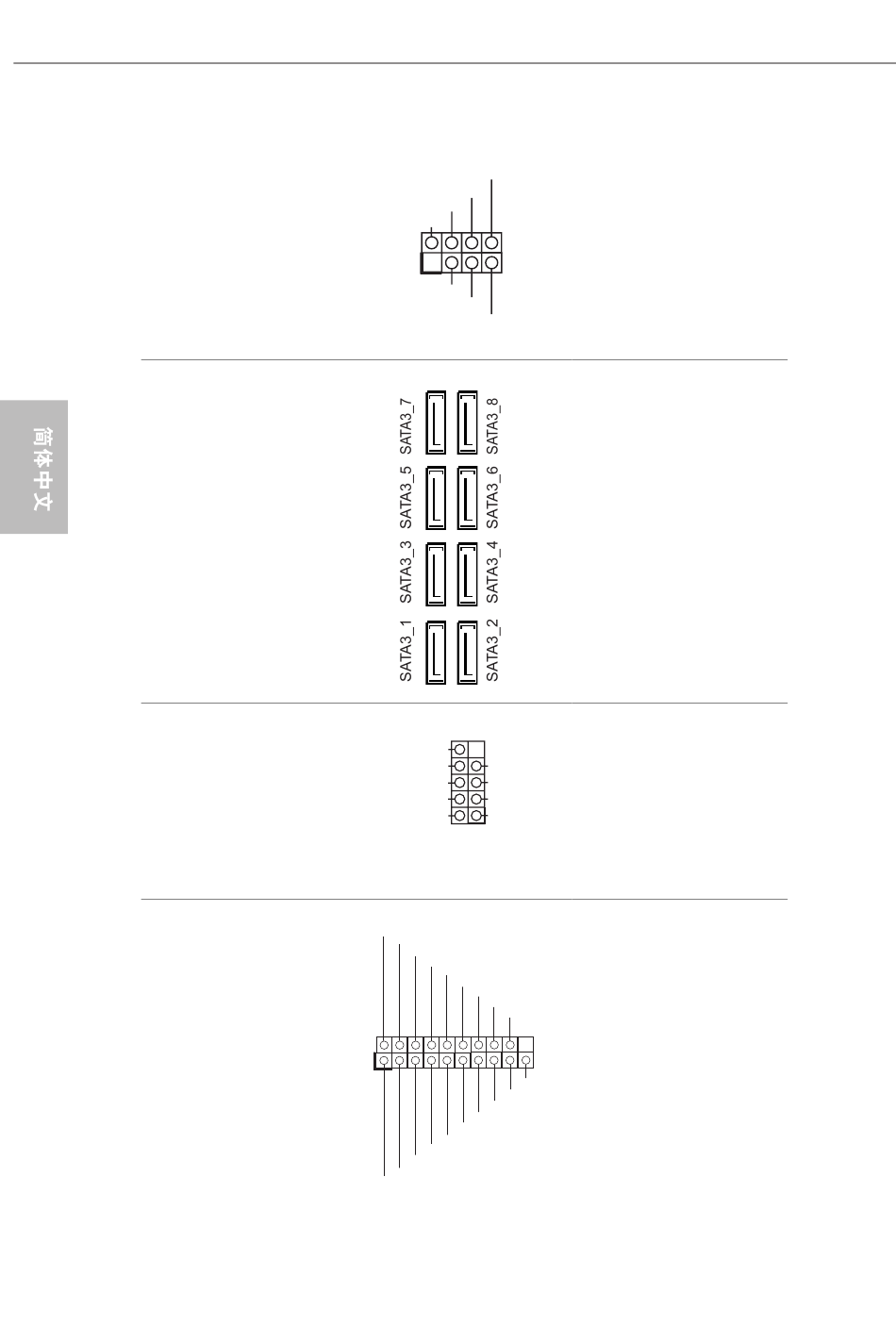

电源 LED 和扬声器接脚
（7 针 SPK_PLED1）
（见第 1 页，第 22 个）
串行 ATA3 接口
（SATA3_1_2:
见第 1 页， 第 19 个）
（SATA3_3_4:
见第 1 页， 第 18 个）
（SATA3_5_6：
见第 1 页，第 17 个）
（SATA3_7_8:
见第 1 页，第 16 个）
USB 2.0 接脚
（9 针 USB_1_2）
（见第 1 页，第 15 个）
（9 针 USB_3_4）
（见第 1 页，第 13 个）
USB 3.1 Gen1 接脚
（19 针 USB3_9_10）
（见第 1 页，第 21 个）
168
SPEAKER
DUMMY
DUMMY
+5V
1
PLED+
PLED+
PLED-
DUMMY
GND GND
P+ P+
P- P-
USB_PWR USB_PWR
1
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
1
Vbus
IntA_P_SSRX-
IntA_P_SSRX+
GND
IntA_P_SSTX-
IntA_P_SSTX+
GND
IntA_P_D-
IntA_P_D+
ID
请将机箱电源 LED 和机
箱扬声器连接到此接脚。
这八个 SATA3 接口支持
最高 6.0 Gb/s 数据传输
速率的内部存储设备的
SATA 数据线。
此主板上有 2 个接脚。
每个 USB 2.0 接脚可以支
持两个端口。
此主板上有 2 个接脚。
每个 USB 3.1 Gen1 接脚
可以支持两个端口。
