Magnescale SR75 Supplement

スケールユニット / Scale Unit / Maßstabseinheit / 直线标尺器
SR74 / 75 / 77, CH33 / 34
補足説明書 / Supplement / Anhang / 补充说明
この補足説明書は、取付説明書 / 取扱説明書とあわせてご覧ください。
取付説明書 / 取扱説明書との差異
付属品

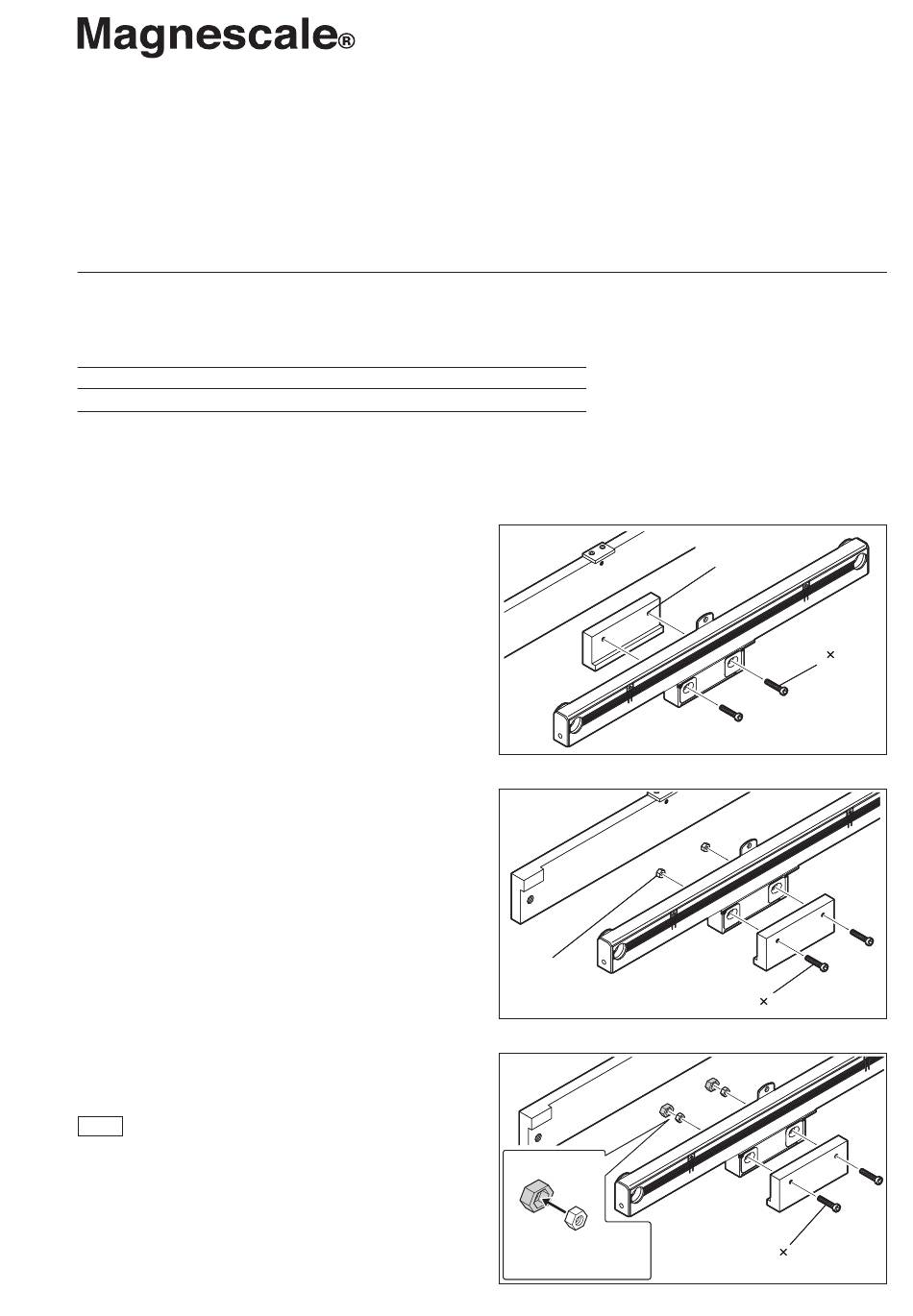

スライダ取付方法
スライダの取付方法
以下の 3 通りの方法でスライダを取付けることがで
きます。用途に合わせて取付けてください。
パターン 1
パターン 2
パターン 3
M4 ナットにゴムブッシュを取付けることにより、
ナットが脱落することなく取付けできます。
注意
ゴムブッシュによりナットの位置が制限されるため、
スライダ取付け穴の公差に気をつけてください。
( 追加 ) ゴムブッシュ 2 個、M4 ナット 2 個
下記参照
M4ナッ ト M4ナッ ト
(対辺 8 ｍｍ) (対辺 8 ｍｍ)
ゴムブッ シュ ゴムブッ シュ
M4ナッ ト M4ナッ ト
（対辺 7 ｍｍ） （対辺 7 ｍｍ）
M4タ ッ プ M4タ ッ プ
M4 20 M4 20
M4 20 M4 20
M4 20 M4 20
(J)
1
