Manual de instruções SATA clean RCS

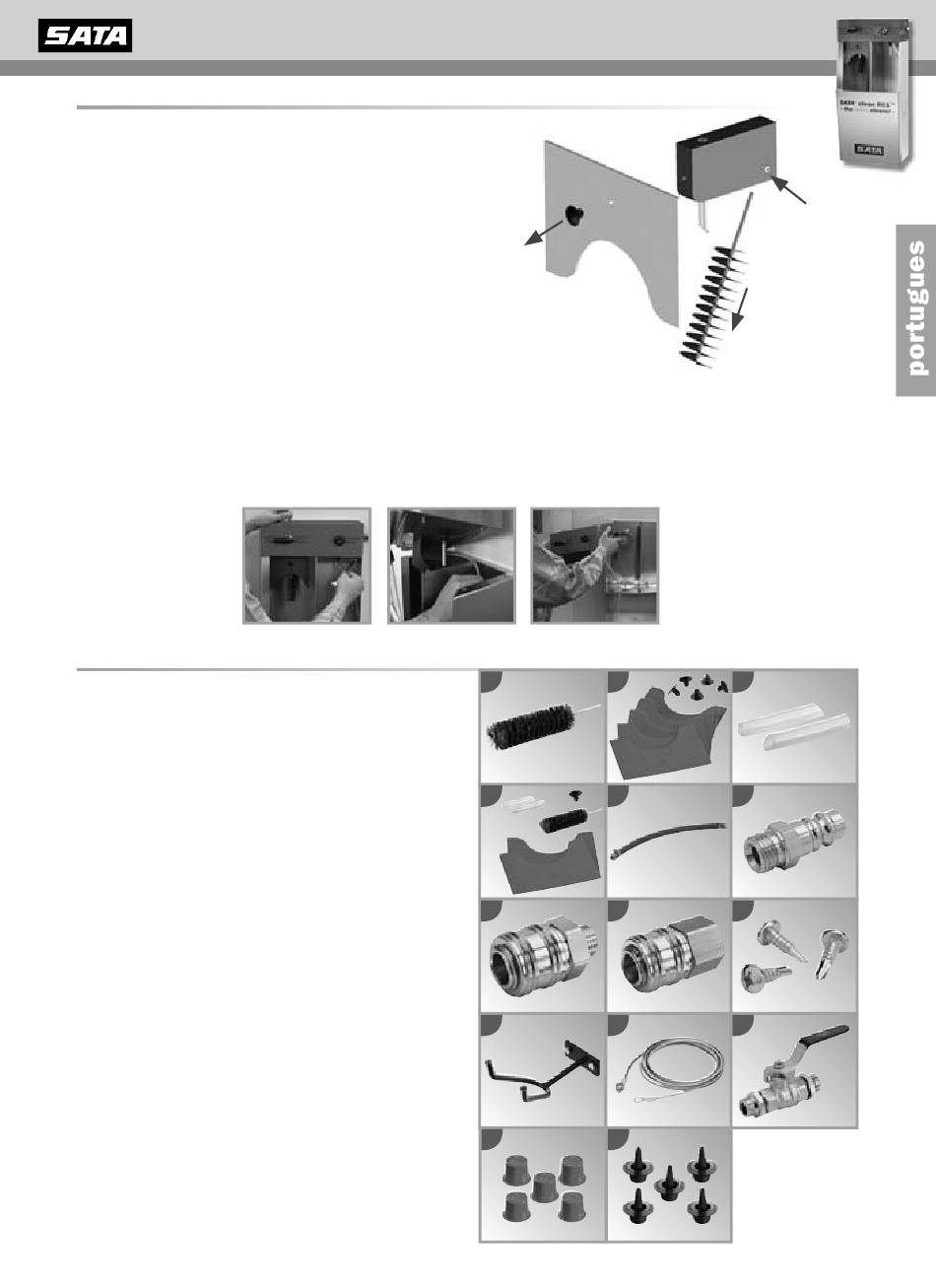

9. Substituição de peças
Substituição da escova de limpeza
1. Desaperte o parafuso sextavado interior (chave 3) - (a)
2. Retire a escova de limpeza (8)
3. Introduza a escova de limpeza nova (8) até encostar
4. Aperte o parafuso de chave 3 (a)
Substituir o sistema anti-salpico
1. Retire a peça de fixação (13)
2. Remova o sistema anti-salpico antigo (6)
3. Introduza o novo sistema anti-salpico (6) junto
com a peça de fixação (13) na posição correcta
Em caso de falhas funcionais, o módulo de controle pode ser removido completa-
P HQ W HGDSDU W HGHEDL [ R VHP W HU TX HGHVP RQ W DU DP i TX L Q DGDSDU HGH HVHU HQ YL DGR
a um distribuidor autorizado SATA para efectuar a reparação.
10. Lista de peças de reposição e acessórios:
1. Escova de limpeza, (No. 147017)
2. Pack de 5 sistemas anti-salpico e 5 peças
de fi xação, (No. 146993)
3. 2 tubos (para Secagem), (No. 147025)
4. Kit de reparação (1 escova, 2 sistemas
anti-salpico, 1 peça de fi xação, 2 tubos),
(No. 146985)
5. Mangueira de ar 0.5 m com acessório de
1/2 numa das pontas, (No. 146514)
6. Ponteira de 1/4, (No. 53942)
7. Tomada rápida SATA 1/4 ext.,
(No. 13623 )
8. Tomada rápida SATA 3/8 int.,
(No. 13581)
9. Kit de reparação, (No. 146357 )
10. Suporte de pistola SATA, (No. 9886)
11. Cabo Terra, comprimento 3 m,
(No. 147082)
12. Torneira de esfera em tefl on 1/2 ext.,
(No. 10934)
13. Pack de 5 tampas
(USA/Canada), (No. 148536)
14. Pack de 5 tampas de ralo
(USA/Canada), (No. 148544)
(6)
(13)
(8)
1 2
4 5
7 8
10
11
13 14
(a)
3
6
9
12
