Käyttöohje SATA clean RCS

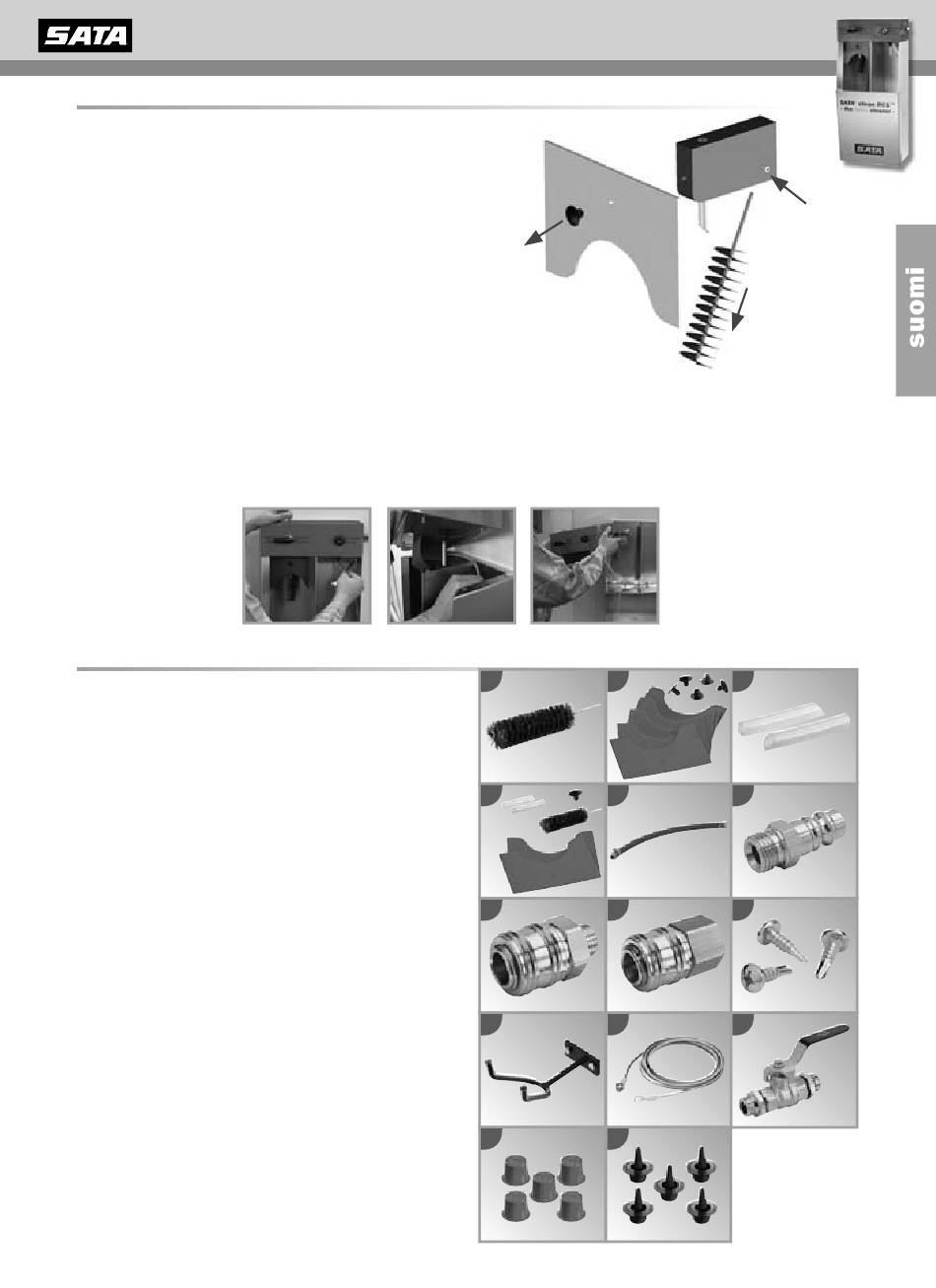

9. Kuluvien osien vaihto
Puhdistusharjan vaihto
1. Löysää kuusiokoloruuvi (SW 3) - (a)
2. Poista puhdistusharja (8)
3. Työnnä uusi puhdistusharja (8) vasteeseen asti
4. Kiristä kuusiokoloruuvi (a)
Roiskesuojan vaihto
1. Irrota kiinnitysniitti (13)
2. Poista roiskesuoja (6)
3. Aseta uusi roiskesuoja (6) kiinnitysniitillä (13)
oikein paikoilleen.
Ohjausmoduuli voidaan toimintaongelmissa poistaa kokonaan alaosasta (ilman että
alaosa täytyisi poistaa kiinnityspaikasta), ja lähettää SATA-tehtaille tai valtuutettuun
erikoisalanliikkeeseen kunnostettavaksi.
10. Varaosa- ja lisävarustelista:
1. Puhdistusharja (tilausnro. 147017)
2. Pakkaus: 5x roiskesuoja ja 5x kiinnitysniitti
(tilausnro. 146993)
3. 2x letku (puhdistus- / kuiviinpuhalluslaitte-
elle), (tilausnro. 147025)
4. Korjaussarja (1x harja, 2x roiskesuoja,
1x kiinnitysniitti, 2x letku),
(tilausnro. 146985)
5. Ilmaletku 0,5 m yksipuolinen asennus
G1/2 (tilausnro. 146514)
6. Nippeli G1/4 (tilausnro. 53942)
7. SATA pikakytkin G 1/4 a,
(tilausnro. 13623 )
8. SATA pikakytkin G 3/8i, (tilausnro.13581)
9. Kiinnityssarja (tilausnro. 146357 )
10. Maaliruiskun/-pistoolin pidike,
(tilausnro. 9886)
11. Maadoituskaapeli 3 m pitkä,
(tilausnro. 147082)
12. Tefl onkuulahana G 1/2a,
(tilausnro. 10934)
13. 5 kappaleen pakkaus kansia
(USA/Canada), (tilausnro. 148536)
14. 5 kappaleen pakkaus tulppia
(USA/Canada), (tilausnro. 148544)
(6)
(13)
(8)
1 2
4 5
7 8
10
11
13 14
(a)
3
6
9
12
VII.5
