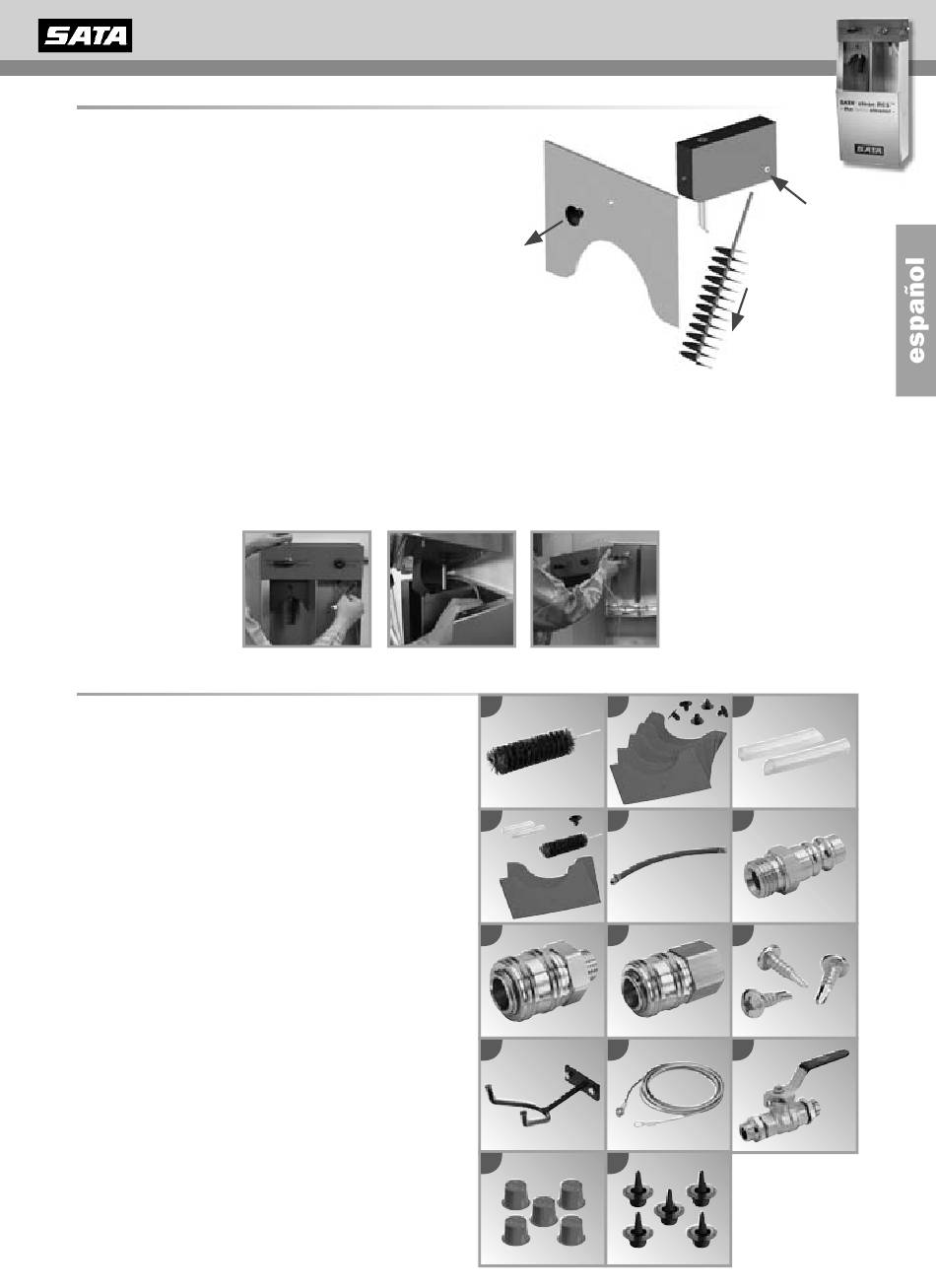

9. Cambio de piezas de desgaste
Cambio del cepillo de limpieza
1. Soltar el tornillo de cabeza con hexágono interior
(SW 3) - (a)
2. Retirar el cepillo de limpieza (8)
3. Introducir el nuevo cepillo de limpieza (8) hasta
el tope
4. Fijar el tornillo de cabeza con hexágono interior (a)
Cambio de la pantalla protectora
1. Soltar el remache de fijación (13)
2. Retirar la pantalla protectora (6)
3. Colocar la nueva pantalla protectora (6) con el
remache de fijación (13) en su posición.
En caso de problemas en la función se puede remover completamente el módulo de
mando de la parte inferior (sin que la parte inferior tenga que ser quitada del sitio de
fijación), pudiéndolo enviar directamente a SATA o a un distribuidor especializado
en trabajos de reparación.
10. Lista de repuestos y accesorios:
1. Cepillo de limpieza (Ref. 147017)
2. Paquete con 5 pantallas protectoras y 5
remaches de fi jación (Ref. 146993)
3. 2 mangueras (para dispositivo de limpieza
y secado), (Ref. 147025)
4. -XHJR G H U HSDU DFL yQ
protectoras, 1 remache de fi jación, 2 man-
gueras), (Ref. 146985)
5. Manguera de aire 0,5 m montada por un
lado G1/2 (Ref. 146514)
6. Nipple G1/4 (Ref. 53942)
7. Acoplamiento rápido SATA G 1/4a
(Ref. 13623 )
8. Acoplamiento rápido SATA G 3/8i
(Ref.13581)
9. -XHJR G H VX M HFL yQ (Ref. 146357 )
10. Soporte de pistola (Ref. 9886)
11. Cable de tierra de 3 m, (Ref. 147082)
12. Grifo esférico de tefl ón G 1/2a
(Ref. 10934)
13. Paquete con 5 tapas de cierre
(USA/Canada), (Ref. 148536)
14. Paquete con 5 tapónes de cierre
(USA/Canada), (Ref. 148544)
