Navodila za uporabo SATA clean RCS

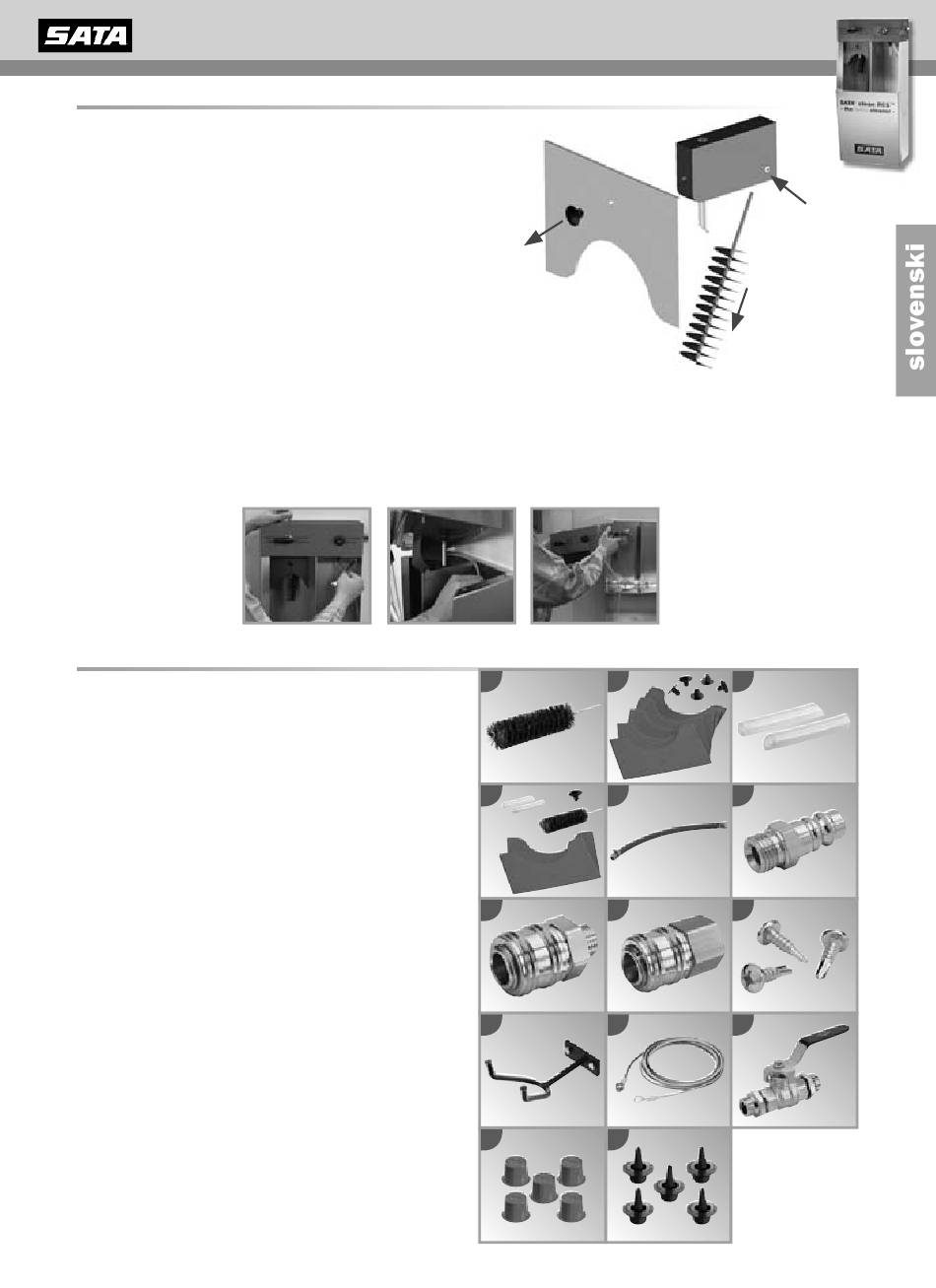

9. Zamenjava izrabljenih delov
Zamenjava čistilne krtače
1. Sprostite imbus vijak (št. ključa 3) - (a)
2. Odstranite čistilno krtačo (8)
3. Vstavite novo čistilno krtačo (8) dokler
Q H VH G H Y O HåL ãče
4. Privijte imbus vijak (a)
Zamenjava sistema proti razlitju
1. Sprostite pritrdilno zakovico (13)
2. Odstranite sistem proti razlitju (6)
3. Vstavite nov sistem proti razlitju (6) Y] G RO åQ R V
pritrdilno zakovico (13) Y SU DYL SRO RåD M
V primeru funkcionalnih napak lahko popolnoma odstranite kontrolni modul z dna
(brez, da bi odstranili spodnji del s prostora namestitve) in ga pošljete na SATA oz.
pooblaščenemu distributorju v popravilo.
10. Spisek rezervnih delov in pribora:
1. Čistilna krtača, (Nar. št. 147017)
2. Paket 5x sistema proti razlitju in 5x
pritrdilnih zakovic, (Nar. št. 146993)
3. 2x cev (za čiščenje pri suhem izpihavanju),
(Nar. št. 147025)
4. Komplet za popravilo (1x krtača, 2x sistem
proti razlitju, 1x pritrdilna zakovica, 2x
cev), (Nar. št. 146985)
5. Cev za zrak 0.5 m s fi tingi na eni strani
G1/2, (Nar. št. 146514)
6. Šoba G1/4, (Nar. št. 53942)
7. SATA hitra spojka G ¼ zunanja,
(Nar. št. 13623 )
8. SATA hitra spojka G 3/8 notranja,
(Nar. št. 13581)
9. Namestitveni komplet, (Nar. št. 146357 )
10. ' U åD O R SL ãW RO H (Nar. št. 9886)
11. 2 ] H P O M L W YH Q L ND EHO G RO åL Q D P
(Nar. št. 147082)
12. Tefl onska kroglična pipa G ½ zunanja,
(Nar. št. 10934)
13. Zavoj 5 pokrovčkov
(USA/Canada), (Nar. št. 148536)
14. Zavoj 5 zamaškov
(USA/Canada), (Nar. št. 148544)
(6)
(13)
(8)
1 2
4 5
7
8
10
11
13 14
(a)
3
6
9
12
