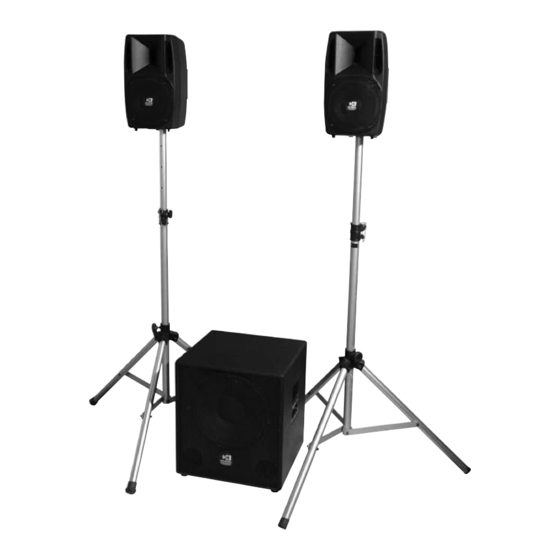

Montarbo DTRIX15 Instruction Manual

Digitally controlled integrated loudspeaker system
Hide thumbs Also See for DTRIX15:

Advertisement

Available languages

Available languages

Quick Links

DTRIX15
digitally controlled integrated
loudspeaker system

Advertisement

loading
Need help?

Need help?

Do you have a question about the DTRIX15 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Montarbo DTRIX15

Summary of Contents for Montarbo DTRIX15

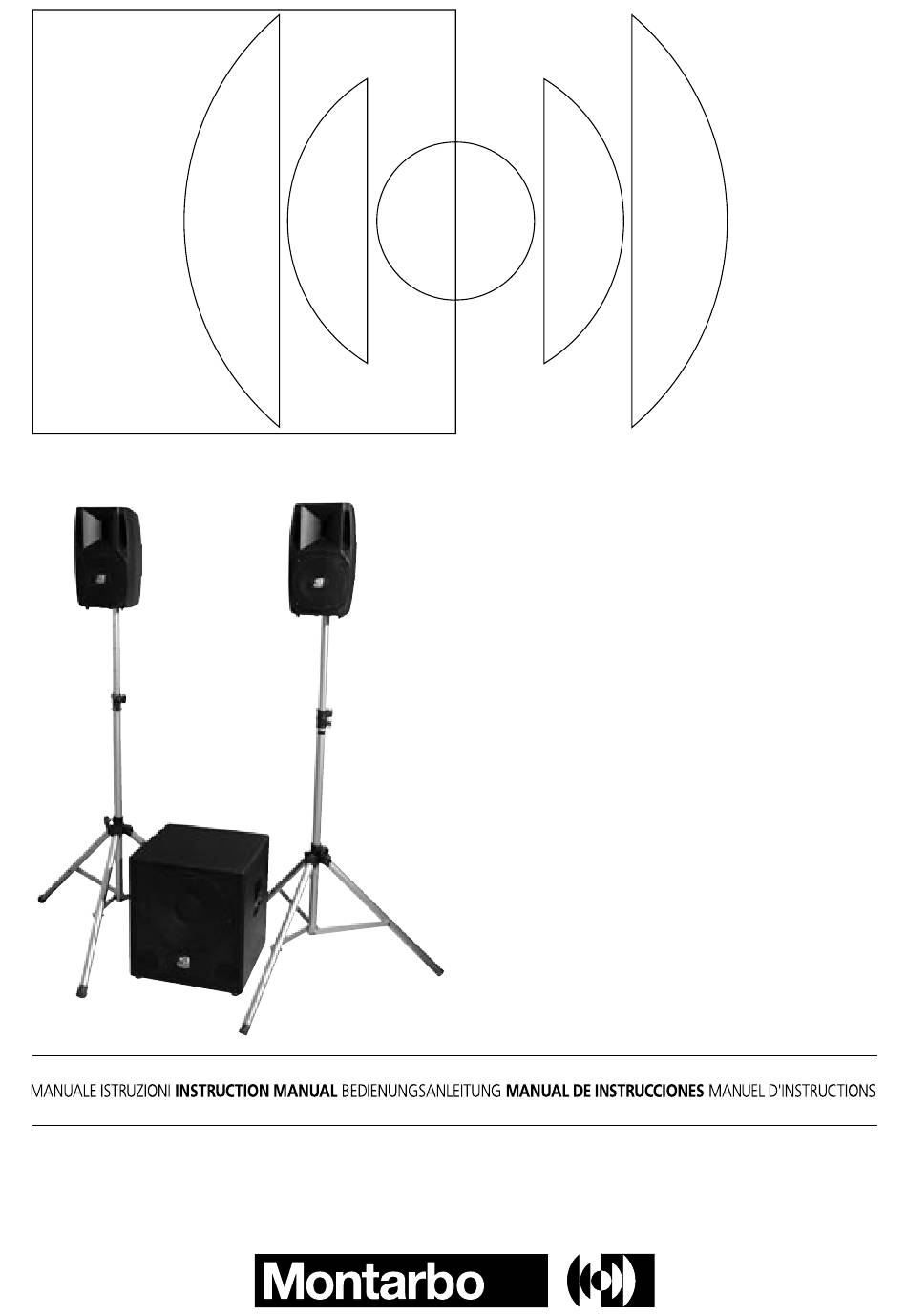

  • Page 1 DTRIX15 digitally controlled integrated loudspeaker system...

  • Page 2: Table Of Contents

    DTRIX15 digitally controlled integrated system ITALIANO 3 - 10 APPENDIX 19 - 24 ENGLISH 11 - 18 technical specifications block diagrams connectors connection examples 23 - 24...

  • Page 3: Italiano 3 - 10 Appendix

    Per qualsiasi intervento di manutenzione o riparazione, rivolgetevi alla Elettronica Montarbo srl e/o a personale altamente qualificato specificamente segnalato da questa. - Nel predisporre l'apparecchio all'utilizzo, assicurarsi che la forma e la portata della superficie di appoggio siano idonee a sostenerlo.
  • Page 4 150 W + 150 W (200 W + 200 W di picco) per i satelliti. Gli 8 diversi preset per la risposta in frequenza di cui DTRIX15 dispone lo rendono straordinariamente versatile. Con la sola pressione di un tasto è infatti possibile trasformare il sistema adattandolo ad ogni esigenza e gusto: dal jazz al DJ-set.
  • Page 5 DTRIX15 digitally controlled integrated system Descrizione: subwoofer Cabinet realizzato in multistrato di betulla con vernice Tubi di accordo. nera antigraffio. Maniglia per il trasporto. Woofer da 15" ad altissima escursione. Pannello controlli e connessioni. Griglia di protezione in acciaio, verniciata a polveri.
  • Page 6 Interruttore di rete. Prima dell’accensione assicurarsi che il subwoofer sia collegato ai satelliti ed al mixer. Il sistema DTRIX15 deve essere acceso dopo che sono già stati accesi tutti gli apparati ad esso collegati, e deve essere spento prima. Presa di rete (230V AC 50÷60Hz) con fusibile incorporato.
  • Page 7 PA system per piccole band. Emula la celebre combinazione Montarbo composta da una coppia di satelliti attivi MT200A accoppiati al subwoofer attivo SW540A. PRESET 3 - DISCO 1 / PRESET 4 - DISCO 2: Questi due preset sono stati pensati per l’amplificazione di DJ-SET...
  • Page 8 DTRIX15 digitally controlled integrated system Descrizione Preset PRESET 6 - XBASS: Stessa equalizzazione della sezione medio-alta utilizzata per il programma 1 (LIVE 1), ma con un contributo maggiore sulle basse frequenze, adatto ad un uso live, ma con livelli di pressione sonora più...
  • Page 9 L/R (LINK) del SUBWOOFER (3) ➟ ingressi di altri sistemi Pur se è sempre preferibile posizionare il subwoofer vicino alle Il sistema acustico DTRIX15 è dotato di prese XLR "LINK" (maschio) casse acustiche, quando necessità di spazio o praticità di montaggio in parallelo alle prese di ingresso.
  • Page 10 Se il mixer ha uscite sbilanciate XLR: • Evitate l'uso del sistema vicino a fonti di interferenze - se il mixer non è un Montarbo, è bene accertarsi che le uscite elettromagnetiche (monitor video, cavi elettrici di alta potenza). XLR del mixer siano sbilanciate a norme IEC 268 e cioé: Ciò...
  • Page 11 To prevent fire and/or electrical shock, never disassemble it or remove its cover. For maintenance and servicing always refer to the official Montarbo Distributor in your country or to qualified personnel specifically authorised by the Distributor. - Before placing the product on a surface of any kind, make sure that its shape and load rating safely match the product size and weight.
  • Page 12 The total output power of the DTRIX15 system is 700 W continuous (950 W peak) divided into 400 W (550 W peak) for the subwoofer and 150 W + 150 W (200 W + 200 W peak) for the satellites.
  • Page 13 DTRIX15 digitally controlled integrated system Description: subwoofer Multiply birch enclosure with anti-scratch black paint. Tuning ports. 15" extra large displacement woofer. Transport handles. Powder coated steel grid. Control and connection panel. Description: satellite (SAT81) A 1" compression driver coupled with a constant directivity E Tuning ports.
  • Page 14 If you are using a Montarbo mixer (or any other mixer having a nominal output level of 0dB), turn this control fully clockwise to its maximum setting. The peak LED lights when the signal level is approaching the maximum (clipping) allowable level.
  • Page 15 The vocal “presence” range has been boosted, resulting in a response curve suitable for small band PA systems. It emulates the well known small system standard: two Montarbo MT200A active satellites plus an SW540 active subwoofer. PRESET 3 - DISCO 1 / PRESET 4 - DISCO 2: Ideal for sound reinforcement of DJ-SET in clubs, bars or medium venues.
  • Page 16 DTRIX15 digitally controlled integrated system Preset description PRESET 6 - XBASS: The mid-high frequency range has the same equalization of preset 1 (LIVE 1), but the low range has been boosted. It is suitable for live performances, at mid to low sound pressure levels (piano bar or similar applications).
  • Page 17 Connections Connection of other active systems The very low frequency range reproduced by the DTRIX15 active subwoofer (38÷120 Hz) is essentially omnidirectional allowing easy installation of the enclosure. DTRIX15 INPUT connectors are wired in parallel with XLR male...
  • Page 18 If the mixer has XLR unbalanced outputs: electrical cabling). This may lead to degradation of audio quality. - in this case, unless using a Montarbo mixer, make sure that • When setting up the system up outdoors, be sure to protect it the XLR outputs on the mixer are unbalanced to IEC 268 against rain.

  • Page 19: Technical Specifications

    DTRIX15 digitally controlled integrated system APPENDIX __________________________________________ Technical Specifications Dati tecnici, Technische Daten, Spécifications techniques, Datos técnicos __________________________________________ Block diagram Schema a blocchi, Blockdiagramm, Schéma, Esquema de bloques __________________________________________ Connectors Connettori, Anschlüße, Connecteurs, Conectores __________________________________________ 23 - 24 Connection examples Esempi di collegamento, Anschlußbeispiele,...
  • Page 20 DTRIX15 digitally controlled integrated system Specifications SUBWOOFER SATELLITE • Enclosure bass reflex • Enclosure 2-way vented box, low turbolence ports Components Custom designed 15” woofer Components Custom designed Power handling 400 Watts 8” high efficiency woofer Impedance 8 Ohms 1” compression driver loaded by a 90°...
  • Page 21 DTRIX15 digitally controlled integrated system Block diagram: subwoofer Block diagram: satellite APPENDIX...

  • Page 22: Connectors

    DTRIX15 digitally controlled integrated system Connectors JACK BALANCED BALANCED 1 GND Ground MALE CONNECTOR CONNECTOR Cold (IEC 268 standard) XLR + JACK BALANCED SOCKETS BALANCED MALE SOCKET SPEAKON ® SOCKET BALANCED FEMALE CONNECTOR SPEAKON ® CONNECTOR 1 GND Ground Cold...

  • Page 23: Connection Examples

    DTRIX15 digitally controlled integrated system Connection examples Mixer Outputs Input of another active speaker CD player or of another DTRIX15 L / R MIXER OUTPUTS APPENDIX...

  • Page 24: Connection Examples

    DTRIX15 digitally controlled integrated system Connection examples: parallel connection Multiple DTRIX15 systems APPENDIX...
  • Page 26 Siamo a vostra Elettronica Montarbo srl est à la disposition instalación y el uso de estos aparatos. disposizione per fornirvi eventuali ulteriori du client pour lui donner les informations et Estamos a su disposición para facilitar...
