CIAT COADIS LINE 600 Instruction Manual page 51

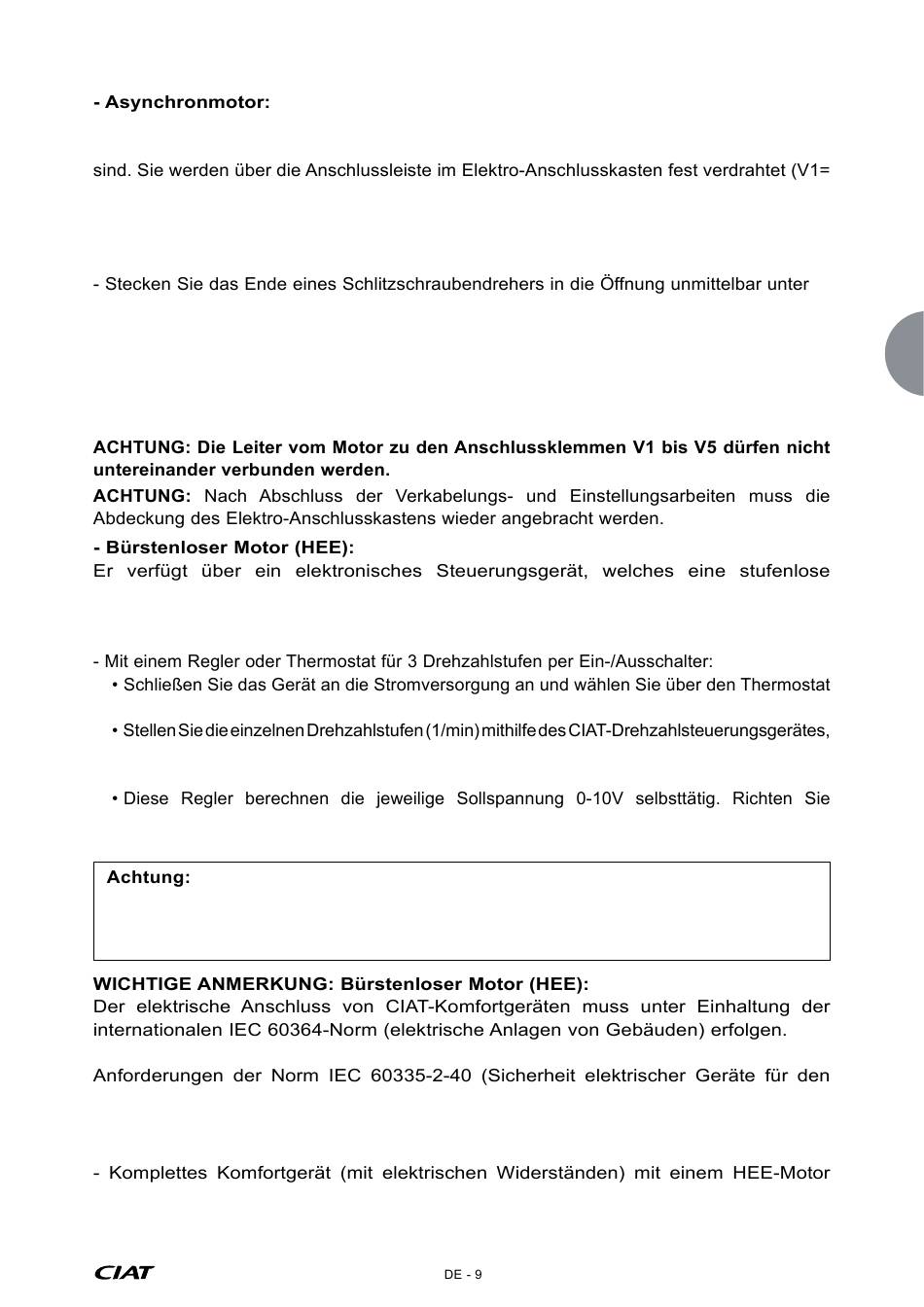

Zur Optimierung der Geräteleistung und je nach ausgewählter Regelung. Das Gerät verfügt
über eine Auswahl von 5 verschiedenen Drehzahlstufen, die von V1 bis V5 durchnummeriert
niedrigste Stufe und V5= höchste Stufe).
Der Kunde muss die Drehzahlstufen für seinen Thermostat im oberen Bereich der
Anschlussleiste zwischen V1 und V5 anschließen.
Abklemmen einer Drehzahl und Änderung des Kabelanschlusses (Fig. 14):
dem zu entfernenden Kabel.
- Lösen Sie das Kabel und verlegen Sie es an die Position für die gewünschte Drehzahlstufe.
- Stecken Sie jetzt den Schlitzschraubendreher in die Öffnung unmittelbar unter der
gewünschten Drehzahlstufe, führen Sie das Kabel ein und ziehen Sie die Schraube per
Schraubendreher wieder ab. Der Anschluss ist damit hergestellt und gesichert.
Wiederholen Sie den Vorgang für die verbleibenden zu ändernden Drehzahlstufen.
Drehzahländerung über ein 0-10V-Signal erlaubt oder die Wahl von 3 festen
Drehzahlstufen über einen Stufenschalter zulässt (je nach Wahl des Thermostaten
oder Reglers).
eine Ventilatorstufe aus.
das als optionales Zubehörteil erhältlich ist, gemäß der beigefügten Bedienungsanleitung an.
- Mit einem Regler für die Steuerungssignale für die Stufen 0-10V:
sich nach den Vorgaben aus der Gebrauchs- und Parametereinstellungsanleitung des
jeweiligen Herstellers.
Werden elektrische Heizwiderstände verwendet, darf die kleinste
Drehzahlstufe nicht unter 400 1/min eingestellt werden.
Um Schäden zu vermeiden, sollten mehrere asynchrone oder bürstenlose Motoren der
Klimakonvektoren niemals parallel über den gleichen Thermostaten geschaltet werden.
Bei allen von uns hergestellten Komfortgeräten entspricht der Ableitstrom den
Hausgebrauch und ähnliche Zwecke):
- Komplettes Komfortgerät (mit elektrischen Widerständen) mit einem Mehrstufenmotor:
Max. Ableitstrom = 2 mA
(bürstenlos): Max. Ableitstrom = 4,5 mA.
