Installationshinweis Messköpfe
Polytron SE Ex PR M1/2/3 DD
Polytron SE Ex LC M1/2/3 DD
Polytron SE Ex PR NPT1 DD
Polytron SE Ex LC NPT1 DD
Polytron SE Ex HT M DD
Gebrauchsanweisung beachten
Jede Handhabung an dem Gerät setzt die genaue Kenntnis
und Beachtung dieses Installationshinweises und der Ge-
brauchsanweisung Messköpfe Polytron SE Ex ... DD mit den
Zentralgeräten Polytron und REGARD (Bestell-Nr. 90 33 176)
voraus.
Installation der Messköpfe
Bei der Verdrahtung müssen die nationalen Richtlinien hin-
sichtlich der Installation von elektrischen Betriebsmitteln in
explosionsgefährdeten Bereichen berücksichtigt werden.
– Montage des Messkopfes an einem möglichst vibrations-
armen und temperaturstabilen Ort in der Nähe einer mög-
lichen Gasleckage.
– Die Messköpfe in senkrechter Gebrauchslage montieren,
d. h. die Gaseintrittsfläche des Sensors muss nach unten
weisen.
– Freiraum von mindestens 30 cm unterhalb des Mess-
kopfes für die Zugänglichkeit bei Wartungsarbeiten einhal-
ten.
– Inbetriebnahme, Sensorstromeinstellung sowie Kalibrie-
rung von Nullpunkt und Empfindlichkeit siehe Gebrauchs-
anweisung Messköpfe Polytron SE Ex ... DD mit den Zen-
tralgeräten Polytron und REGARD (Bestell-Nr. 90 33 176).

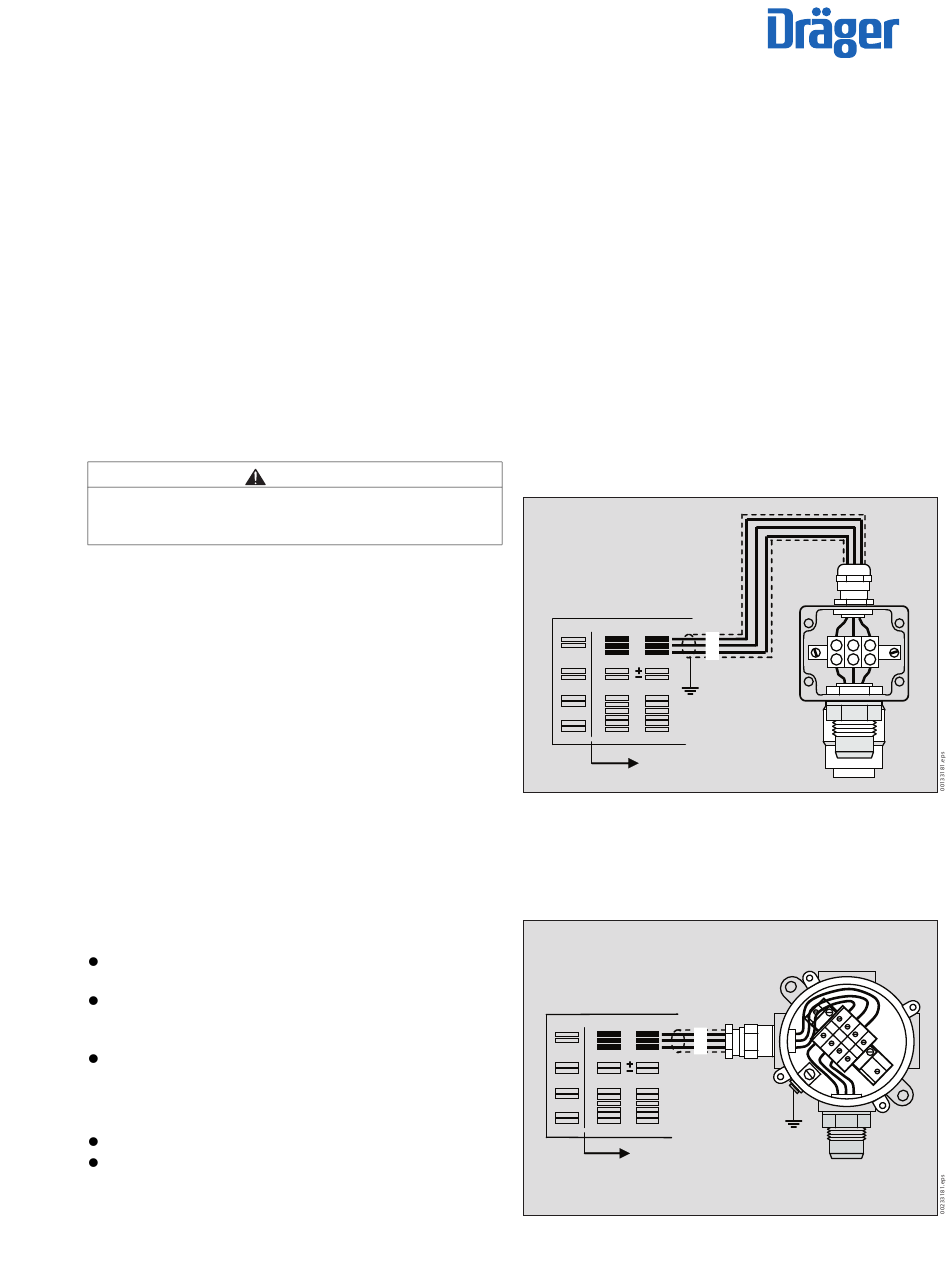

Elektrische Anschlüsse installieren
Anschluss mit 3-adriger, für vorgesehene Betriebstemperatur
geeigneter, abgeschirmter (Bedeckungsgrad
max. Außendurchmesser 12 mm.
Messköpfe Polytron SE Ex PR M1/2 DD und
Polytron SE Ex LC M1/2 DD:
Kabelschirm um Kunststoff-Konus der Kabelverschrau-
bung legen und einsetzen.
Durch Festziehen der Kabelverschraubung hat der Kabel-
schirm elektrischen Kontakt zur leitfähigen Innenbeschich-
tung des Messkopfes.
Die Abschirmung an Masse Schaltschrank oder Schaltta-
fel möglichst kurz anschließen.

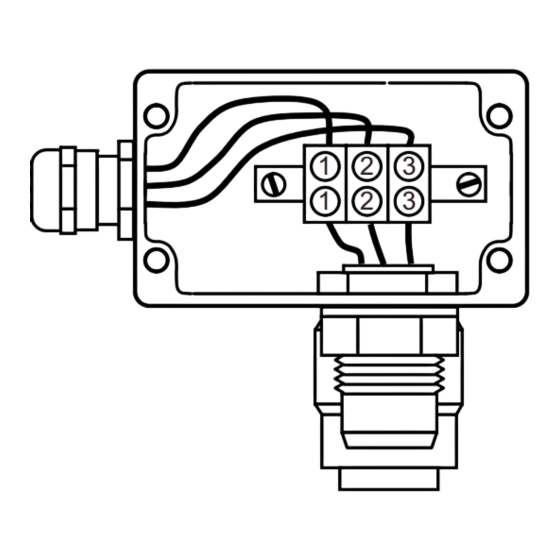

Messköpfe Polytron SE Ex PR M3 DD und
Polytron SE Ex LC M3 DD:
Kabelschirm auf die gelb-grüne Klemme legen.
Die Abschirmung an Masse Schaltschrank oder Schaltta-
fel möglichst kurz anschließen.
VORSICHT
≥
80 %) Leitung,
3
3
2
2
1
1
Polytron SE Ex
1...12
3
3
2
2
1
1
Polytron SE Ex
1...12
1
2
3
1
2
3
1
2
3
4
PE
1
Advertisement
Table of Contents
Related Manuals for Dräger Polytron SE Ex PR M2 DD
Summary of Contents for Dräger Polytron SE Ex PR M2 DD
- Page 1 Installationshinweis Messköpfe Polytron SE Ex PR M1/2/3 DD Polytron SE Ex LC M1/2/3 DD Polytron SE Ex PR NPT1 DD Polytron SE Ex LC NPT1 DD Polytron SE Ex HT M DD Gebrauchsanweisung beachten Jede Handhabung an dem Gerät setzt die genaue Kenntnis und Beachtung dieses Installationshinweises und der Ge- brauchsanweisung Messköpfe Polytron SE Ex ...
- Page 2 Messköpfe Polytron SE Ex PR NPT1 DD, Polytron SE Ex LC NPT1 DD und Polytron SE Ex HT M DD: Metallische Gehäuse müssen im Feld über ihre externe Er- dungsklemme geerdet werden, daher muss die Abschir- mung an die interne PE-Klemme des Messkopfes ange- schlossen werden.
- Page 3 Installation Instructions Sensing Heads Polytron SE Ex PR M1/2/3 DD Polytron SE Ex LC M1/2/3 DD Polytron SE Ex PR NPT1 DD Polytron SE Ex LC NPT1 DD Polytron SE Ex HT M DD Observe the Instructions for Use Any use of the sensing heads requires full understanding and strict observation of this Installation Sheet and the Instructions for Use “Sensing Heads Polytron SE Ex ...
- Page 4 Sensing heads Polytron SE Ex PR NPT1 DD, Polytron SE Ex LC NPT1 DD and Polytron SE Ex HT M DD: These metal housings need to be earthed at site by means of the external PE-terminal, so connect the cable shielding to the internal PE-terminal within the housing only.
- Page 5 Abmessungen Dimensions 68 mm 78 mm 98 mm 1 2 3 1 2 3 103 mm 88 mm...
- Page 6 EG-Konformitätserklärungen EC-Declarations of Conformity...
- Page 8 Dräger Safety AG & Co. KGaA Revalstrasse 1 D-23560 Lübeck Germany Phone +49 451 882-0 +49 451 882-20 80 www.draeger.com 90 33 181 - MA 4675.740 de/en © Dräger Safety AG & Co. KGaA Edition 01 - July 2010 Subject to alteration...
