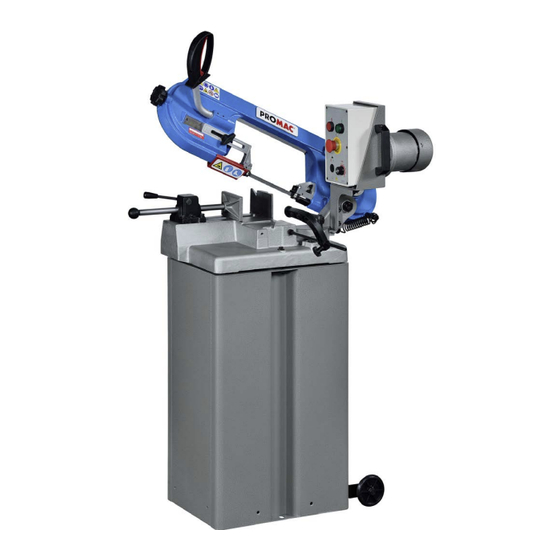

Promac SX-815DVP Operating Instructions Manual

Promac SX-815DVP Operating Instructions Manual

Metal band saw
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Metal Band Saw
Metallbandsäge
Scie à ruban portable
Schweiz / Suisse
JPW (TOOL) AG
Tämperlistrasse 5
CH-8117 Fällanden Switzerland
www.promac.ch
SX-815DV
SX-815DVP
France
TOOL France / PROMAC
57, rue du Bois Chaland, Z.I. du Bois Chaland
case postale 2935 FR-91029 Evry Cedex
www.promac.fr
07-2016

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SX-815DVP and is the answer not in the manual?

Questions and answers

Summary of Contents for Promac SX-815DVP

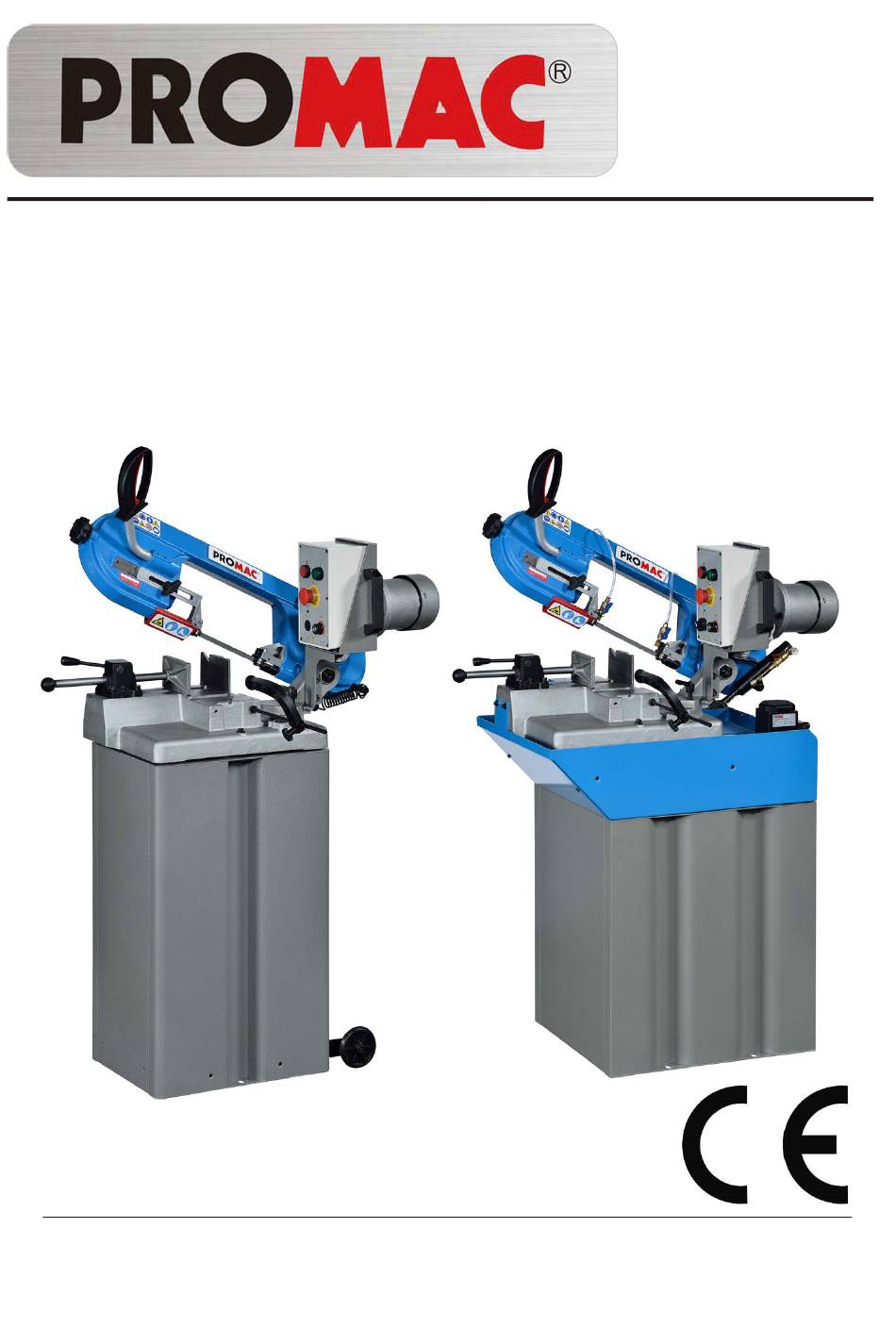

  • Page 1 SX-815DV Metallbandsäge SX-815DVP Scie à ruban portable Schweiz / Suisse France JPW (TOOL) AG TOOL France / PROMAC Tämperlistrasse 5 57, rue du Bois Chaland, Z.I. du Bois Chaland CH-8117 Fällanden Switzerland case postale 2935 FR-91029 Evry Cedex www.promac.ch www.promac.fr...
  • Page 2 Déclaration de Conformité CE Product / Produkt / Produit: Metal Band Saw Metallbandsäge Scie à ruban SX-815DV / SX-815DVP Brand / Marke / Marque: PROMAC Manufacturer / Hersteller / Fabricant: JPW (Tool) AG, Tämperlistrasse 5, CH-8117 Fällanden Schweiz / Suisse / Switzerland We hereby declare that this product complies with the regulations Wir erklären hiermit, dass dieses Produkt der folgenden Richtlinie entspricht...
  • Page 3: Table Of Contents

    Many thanks for the confidence you have shown in us with the purchase of your new machine. This manual has been prepared for the owner and operators of a SX-815DV / SX-815DVP metal band saw to promote safety during installation, operation and maintenance procedures.
  • Page 4: Machine Specifications

    SX-815DV / SX-815DVP Metalworking machines can be dangerous if not used Insure that the workpiece does not roll when cutting round properly. Therefore the appropriate general technical rules pieces. as well as the following notes must be observed. Use suitable table extensions and supporting aids for difficult to handle workpieces.
  • Page 5: Description Of The Machine

    SX-815DV / SX-815DVP Overall LxWxH 1100x390x1650mm 5 Description of the machine Weight 74 kg Provided it is used and maintained properly, this machine Mains 230V ~1/N/PE 50Hz will work safely and with maximum precision for many years Output power 1.1 kW S1 to come.
  • Page 6: Setting Up The Machine

    4b) Start button All traces of this grease must be removed before the machine is put into operation. This is best done using either 4c) Emergency/off knob petroleum or white spirits. 4d) Speed regulator 6) Bearing block Note: Do not use paint thinners or similar, as this would damage the machine’s paintwork.
  • Page 7: Commissioning

    This machine can be used to cut building materials of To switch the machine on, raise the saw arm. First press the various shapes and profiles from metal that are then used in “ON” button, and then press the press switch on the handle. workshops and turning shops, and mechanical construction The machine switches off when you either release the press in general.
  • Page 8: Choosing The Saw Blade

    Rounding of teeth A carefully broken in blade lasts much longer and gives better performance. Fig 4 To break in your new blade, run it at only 30% of normal pressure for ten minutes. Then gradually increase to normal pressure. Fig 5 Feed pressure selection: A good indication of proper feed pressure is the shape of the...
  • Page 9: Maintenance

    Monthly maintenance - Tighten all the screws. - Check the protective covers and devices for integrity. Semi-annual maintenance - Drain the gearbox. It should be drained for the first time after 50 operating hours. Use lubricant Art. 100381 (SAE 90) or similar.
  • Page 10 Inhaber und die Bediener zum Zweck einer sicheren Inbetriebnahme, Bedienung und Wartung der Metallbandsäge SX-815DV / SX-815DVP erstellt worden. Beachten Sie bitte die Informationen dieser Gebrauchsanleitung und der beiliegenden Dokumente. Lesen Sie diese Anleitung vollständig, insbesondere die Sicherheitshinweise, bevor Sie die Maschine zusammenbauen, in Betrieb nehmen oder warten.
  • Page 11: Maschinenspezifikation

    Holz- und Metallbearbeitungsmaschinen können bei Halten Sie Unbeteiligte, insbesondere Kinder vom unsachgemäßem Gebrauch gefährlich sein. Deshalb ist zum Gefahrenbereich fern. sicheren Betreiben die Beachtung der zutreffenden Die laufende Maschine nie unbeaufsichtigt lassen. Unfallverhütungs- Vorschriften und der nachfolgenden Hinweise Vor dem Verlassen des Arbeitsplatzes die Maschine erforderlich.
  • Page 12: Maschinenbeschreibung

    SX-815DV / SX-815DVP Schnitt bei 90° Ø 150mm 180x150mm 4.3 Lieferumfang Schnitt bei 45° Ø 125mm 120 x 90 mm Maschinenuntersatz mit Rädern Schnitt bei 60° Ø 70mm Bi-Metall-Sägeblatt Einstellbarer Ablänganschlag Sägearm-Schwenkung 0° - 60° Maschinenständer Sägebandlänge 1735 mm Kühlmitteleinrichtung (SX-815DVP) Sägebandbreite...
  • Page 13: Aufstellung Der Maschine

    4b) Starttaste Hinweis: Keine Lackverdünner oder ähnliches verwenden, da 4c) Not-/Ausschalter sonst die Lackierung der Maschine zerstört wird. 4d) Drehzahlregler Darauf achten, dass keine Lösungsmittel oder Fette an 6.) Lagerbock Gummi- und Kunststoffteile gelangen. 7.) Maschinenbett Nach der Reinigung sind alle blanken Teile mit einem Oelfilm zu überziehen, das mittelviskose Oel 8.) Transporträder Art.
  • Page 14: Inbetriebnahme

    GEBRAUCH DER BANDSÄGE EIN- / AUSSCHALTEN DER MASCHINE Mit dieser Maschine lassen sich Baustoffe mit verschiedenen Um die Maschine einzuschalten, Sägearm anheben. Zuerst Formen und Profilen aus Metall schneiden, die in Werkstätten, die Taste „EIN“ und dann den Drückerschalter am Handgriff Drehereien und allgemein für mechanische Konstruktionen drücken.
  • Page 15 Fig 4 Führen Sie für 10 Minuten die Schnitte mit stark reduziertem Schnittdruck aus (Schneidkantenverrundung) . Danach den Schnittdruck langsam auf normale Werte steigern. Schnittdruck Wahl: Fig 5 Die Form der Sägespäne ist ein gutes Maß für den richtigen Schnittdruck. Richtig: Lose gerollte Späne Falls die Späne dünn oder pulverförmig...
  • Page 16: Wartungsarbeiten

    - Sägebandlagerungen reinigen - Zähne schleifen. Monatliche Wartung - Alle Schrauben nachziehen - Schutzabdeckungen und Vorrichtungen auf ihre Integrität kontrollieren. Halbjährliche Wartung - Entleerung des Getriebekastens. Die erste Leerung sollte nach 50 Betriebsstunden erfolgen. Fig 7 Verwenden Sie das Schmieröl Art. 100 381 (SAE 90) oder ein gleichwertiges Schmieröl Wahl der Schnittgeschwindigkeit: Außerordentliche Wartung...
  • Page 17 Nous vous remercions de la confiance que vous nous portez avec l’achat de votre nouvelle machine. Ce manuel a été préparé pour l’opérateur de la scie à ruban pour métaux SX-815DV / SX-815DVP. Son but, mis à part le fonctionnement de la machine, est de contribuer à...
  • Page 18: Sécurité

    En plus des directives de sécurité contenues dans ce mode Eloigner toutes personnes incompétentes de la machine, d’emploi et des consignes de sécurité en vigueur dans votre surtout les enfants. pays, il faut respecter les règles générales concernant Ne jamais laisser la machine en marche sans l’utilisation des machines pour le travail des métaux.
  • Page 19: Description De La Machine

    1735 mm Butée en bout réglable Largeur de lame 12.7 mm Support de machine Epaisseur de lame 0.64 mm Dispositif de refroidissement (SX-815DVP) Accessoires pour le montage Vitesses de lame 20~65 m/min Mode d‘emploi Distance étau-table 880mm Liste pièces de rechange Dim.
  • Page 20 Eléments principaux Fig 2 Fig 1 1. Visser les 4 tôles formant le socle. 2. Visser la machine avec le stand. 1.) Manivelle de tension de lame 3. Fixer les roues à l‘arrière du stand. 2.) Poignée de mise en marche 4.
  • Page 21: Installation De La Machine

    Après le nettoyage les parties non peintes - L‘éclairage ambiant doit être de 300 Lux minimum sur la zone de travail. sont à enduire d’un léger film d’huile de viscosité moyenne, Article Nr. :100385. RÉGLAGE DES SUPPORTS-GUIDES LAME Préparation pour la mise en service Le dos du ruban de scie doit s‘appuyer sur le support Avant de mettre la machine en service, vérifier que toutes guide arrière et le ruban doit passer entre les...
  • Page 22: Sélection Du Ruban

    Pour la mise en marche, le bras de scie doit être soulevé. Une ruban qui n’est pas utilisée à plein régime dans les premiers instants, est opérationnelle plus longtemps. Appuyer sur l‘inter de démarrage, ensuite appuyer sur l‘inter de la poignée de descente de l‘archet. La machine s‘arrête lorsque l‘on relâche l‘inter de la poignée ou si l‘on appuie sur le bouton-poussoir d‘arrêt.
  • Page 23: Entretien

    < 3 mm 2157 2 – 5 mm 10 / 14 2156 Il est nécessaire d'utiliser une denture grossière (“T”) 4 – 8 mm 8 / 12 2155 pour fraiser des grosses coupes transversales afin de > 6 mm 6 / 10 2154 pouvoir expulser les gros copeaux (Fig 7).
  • Page 24: Protection De L'environnement

    Entretien hebdomadaire - Nettoyage général approfondi, enlèvement de copeaux. - Nettoyage et graissage de la vis de tension, des rainures de l‘étau et des bras-guides du ruban - Nettoyage du logement du ruban - Affûtage des dents - Contrôle du fonctionnement des volets de protection et du bouton d‘arrêt d‘urgence Entretien mensuel - Vérification du serrage de toutes les vis...
  • Page 25 Elektrisches Schema / Schéma électrique SX-815DV Das Elektroschema enthält die notwen- digen Angaben für den korrekten An- schluss Ihrer Maschine ans Netz. Wird der Netzanschluss (Stecker) geändert oder sonstige Eingriffe vorgenommen, müssen diese von einem Fachmann vorgenommen werden. Le schéma du câblage électrique contient les indications nécessaires au raccorde- é...
  • Page 26 Elektrisches Schema / Schéma électrique SX-815DVP Rexom fuse 16A Power Supply 1PH / 50HZ /220V LIMIT OF EQUIPMENT POWER AC220V Electrical parts list Part No Name Description Producer Mark GOROGE SAW MOTOR PUMP MOTOR GOROGE START START MICRO HAILY I SWITCH...
  • Page 27 Ersatzteilzeichnung / Vue éclatée SX-815DV / SX-815DVP...
  • Page 28 Feder / Ressort Spring PM-815053 Abdeckung / Protection / Blade Guard PM-815054 Wanne / Table / Stand Top SX-815DVP PM-815055 Kuhlmittelpumpe / Pompe d'eau / Cooling pump SX-815DVP PM-815057 Filater / Filter / Filter SX-815DVP PM-815058 Welle / Axe / Axile PM-815059N...
  • Page 29 Schlauch / Tuyeau / Hose SX-815DVP PM-815084 Mutter / Ecrou / Hex Nut M10 PM-815085 Stange / Barre / Rod PM-815086 Flugelschraube / Vis de serrage / Flugelschraube SX-815DVP PM-815087 Anschlage / Butee / Holder PM-815088 Dichtung / Joint Bracket SX-815DVP PM-815089...
  • Page 30 Radsatz / Jeu roues / Wheel set PM-815210 Bolzen / Boulon / Bolt M8 PM-815211 Scheibe / Rondelle / Washer M8 SX-815DVP Maschinenstand / Socle machine PM-815201PG Blech (vorne+hinten) / Tole (front + arriere) Sheet (front + rear) PM-815202PG Blech links + rechts / Tole (gauche + droite) Sheet metal (left + right)
  • Page 31 Garantie Wir gewähren Ihnen auf den unten eingetragenen Artikeln Garantie auf die Dauer von 24 Monaten ab Laufdatum. Einzige Voraussetzung: die- eingesandten Maschine beigefügt sein. Par ce document nous nous engageons à réparer l‘article mentionné ci- dessous en garantie pendant une période de 24 mois à partir de la date plété...
