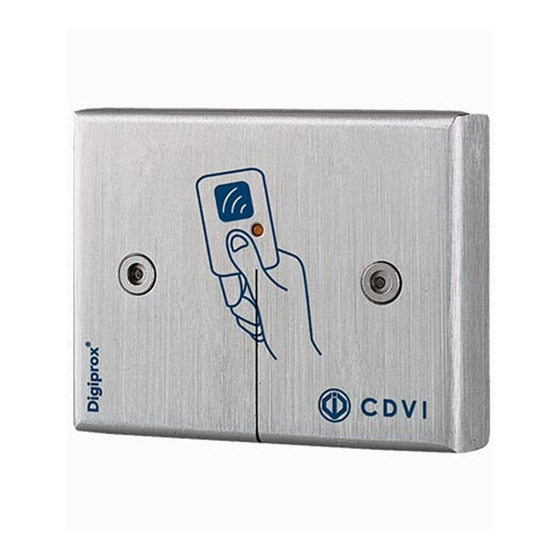

- Page 1 FRANCAIS ENGLISH DGLIWLC DGLIFWLC Outdoor Proximity Card Readers - Wiegand Lecteurs Proximité extérieur - Wiegand Range: Integrated Access Control / Gamme: Contrôle d’Accès centralisé INSTALLATION MANUAL MANUEL D’INSTALLATION Group Products...
-
Page 2: Mounting Kit
(INTBUSW). PCB sealed in epoxy. Audible and visual feedback. Stainless steel. DGLIWLC (L x W x D): 103 x 81 x 23mm. DGLIFNWLC (L x W x D): 139 x 41 x 23mm. DGLIWLC Technology: 125 kHz*. - Page 3 INSTALLATION MANUAL DGLIWLC - DGLIFWLC Proximity Card Readers - Wiegand Output 4] WIRING DGLIFWLC Wiring DIPSWITCh 1 & 2 DIPSWITCh 3 POSITIONNING POSITIONNING Input voltage 12VDC Black The buzzer and the LED’s Blue Clock OFF/OFF can be controlled by the...
- Page 4 INSTALLATION MANUAL DGLIWLC - DGLIFWLC Proximity Card Readers - Wiegand Output 5] OUTPUT FORMATS 26, 30 ET 44 BITS WIEGAND Chronograms 0 logic 1 logic \DATA1 \CLOCK \DATA0 50 μs 50 μs Open collector output with internal pulls up 1K at +5V or +12V according the ST4 position.
- Page 5 INSTALLATION MANUAL DGLIWLC - DGLIFWLC Proximity Card Readers - Wiegand Output 30-bit Wiegand Output Structure and description of the code : Place the ST5 jumper on 2 Signals output in open collectors with pull up in 30-bit hexadecimal format. The output format from the proximity reader is 30-bit wiegand (Signal: DATA1, DATA0 and CLOCK) and is structured as follow: 1 - First parity : 1 bit –...
-
Page 6: Mounting Instructions
“Limited Lifetime Warranty”, complete the enclosed registration card and return it, either by e-mail or post, to the relevant CDVI address or completion of the on line registration at www.cdvigroup.com. Repair or replacement of the defective product is the exclusive remedy. -
Page 7: Éléments Fournis
Electronique résinée. Signalisation lumineuse et sonore. Inox. DGLIWLC (L x l x P) : 97 x 76 x 20 mm. DGLIF WLC (L x l x P) : 140 x 35 x 21,5 mm. Technologie : 125 Khz. Protocole : lecteur multi-carte. - Page 8 MANUEL D’INSTALLATION DGLIWLC - DGLIFWLC Lecteurs Proximité Wiegand 4] SChÉMA DE RACCORDEMENTS : DGLPWLC, DGLIWLC, DGLPFNWLC et DGLIFWLC DGLIFWLC Raccordement POSITIONNEMENT POSITIONNEMENT DIPSWITCh 1 & 2 DIPSWITCh 3 Rouge Input voltage 12VDC Noir Vous avez la possibilité Bleu Clock OFF/OFF de gérer le buzzer et les...
- Page 9 MANUEL D’INSTALLATION DGLIWLC - DGLIFWLC Lecteurs Proximité Wiegand 5] FORMAT DE SORTIE WIEGAND 26, 30 ET 44 BITS Chronogrammes 0 logique 1 logique \DATA1 \CLOCK \DATA0 50 μs 50 μs Sorties en collecteur ouvert avec pulls up internes de 1K au +5V ou +12V selon la position de ST4 Format Wiegand 26 bits Cavalier ST5 sur 1.
- Page 10 MANUEL D’INSTALLATION DGLIWLC - DGLIFWLC Lecteurs Proximité Wiegand Format Wiegand 30 bits Cavalier ST5 sur 2 Format 30 bits hexadécimal. La communication s’effectue par une liaison de type Wiegand 30 bits (Signaux : DATA1, DATA0 et CLOCK). La trame est constituée d’une totalité de 30 bits et se décompose comme suit : 1 - 1ère parité...
-
Page 11: Montage
Le préjudice imputable à CDVI ne saurait en aucun cas dépasser la valeur du produit. La responsabilité de CDVI ne peut être engagée auprès de l’acheteur, installateur, client final ou qui que ce soit, lors de dommages consécutifs à des imperfections ou mauvais fonctionnement du produit. Cette garantie prend effet à... - Page 12 Reference : G0301FR0401V01 Extranet : EXE-CDVI_IM DGLIWLC-DGLIFWLC CMYK A5 FR-EN 01 Creator of electronic access solutions *G0301FR0401V01* CDVI Group FRANCE (Headquarter/Siège social) Phone: +33 (0)1 48 91 01 02 Fax: +33 (0)1 48 91 21 21 CDVI CDVI CDVI CDVI UK...
