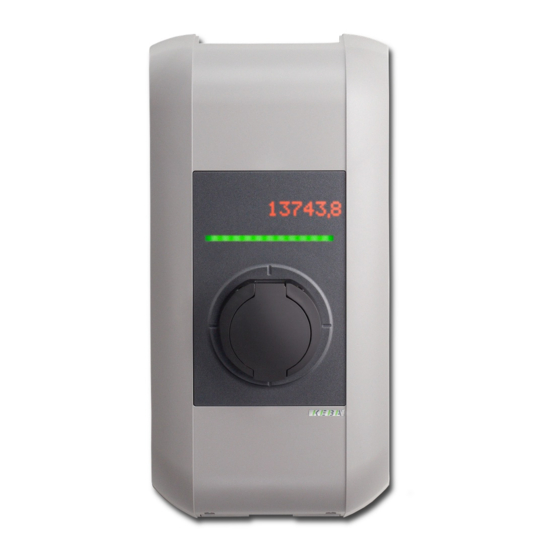

Keba KeContact P30 X Series Configuration Manual
  1. Manuals
  2. Brands
  3. Keba Manuals
  4. Automobile Accessories
  5. KeContact P30 x series
  6. Configuration manual

Keba KeContact P30 X Series Configuration Manual

Hide thumbs Also See for KeContact P30 X Series:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

KeContact P30 x-series
Configuration manual
Konfigurationshandbuch
Configuration manual

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the KeContact P30 X Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Keba KeContact P30 X Series

Summary of Contents for Keba KeContact P30 X Series

  • Page 1 KeContact P30 x-series Configuration manual Konfigurationshandbuch Configuration manual...
  • Page 2 Specifications are subject to change due to ongoing technical development. No guarantee is offered in respect of any of the specifica- tions given here. All rights reserved. All intellectual property, including trademarks and copyrights, are the property of their respective owners. Any unauthorized use thereof is strictly prohibited. KEBA AG, Postfach 111, Gewerbepark Urfahr, A-4041 Linz, www.kecontact.com...
  • Page 3 Language Deutsch..............................English ..............................3/68...

  • Page 5: Table Of Contents

    Inhalt Inhalt Übersicht.......................... 6 Inbetriebnahme........................ 7 DIP-Switch Einstellungen.................... 7 LAN Verbindung...................... 8 GSM Verbindung (optional) ...................  9 2.3.1 SIM Karte ...................... 9 Erstes Einschalten .......................  11 Anbindung an Back-End per OCPP.................. 12 Lokales Lastmanagement .................... 13 Weitere Netzwerkvarianten.................. 14 Gleichverteilungsmodus.................... 15 Zusammenfassung der Strombegrenzungen...............

  • Page 6: Übersicht

    Übersicht Übersicht Dieses Handbuch ist eine Erweiterung des „Installationshandbuchs“. Alle Anweisungen und Si- cherheitshinweise im Installationshandbuch sind unbedingt zu beachten! Führen Sie die Installation der Stromladestation laut „Installationshandbuch“ durch. Allgemeines Ihre KeContact P30 Stromladestation besitzt ein inte- griertes Kommunikationsmodul für die Anbindung der Stromladestation per OCPP an ein Back-End.

  • Page 7: Inbetriebnahme

    Inbetriebnahme Inbetriebnahme DIP-Switch Einstellungen Änderungen an den DIP-Switch Einstellungen werden erst nach einem Neustart der Stromladestation wirk- sam! Drücken Sie dazu den [Service-Taster] für 1 Sekunde oder schalten Sie die Versorgungsspannung aus/ein. DIP-Switches… Die DIP-Switches dienen zur Adressierung und Konfi- guration der Stromladestation und befinden sich unter der Anschlussfeldabdeckung.

  • Page 8: Lan Verbindung

    Inbetriebnahme Phasenzuordnung (Lastverteilung) PHASEN (DSW1) / NUR FÜR LASTMANAGEMENT MODUS Phasenzuordnung (*) D1.4 D1.5 Phase L1 an Klemme 1 angeschlossen OFF = alle 3 Phasen OFF = nur 1 Phase Phase L2 an Klemme 1 angeschlossen ON = nur 1 Phase Phase L3 an Klemme 1 angeschlossen ON = nur 1...

  • Page 9: Gsm Verbindung (Optional)

    Inbetriebnahme GSM Verbindung (optional) Je nach Ausstattung Ihrer Stromladestation kann auch eine drahtlose Verbindung über ein Mo- bilfunknetz zu einem OCPP Host (Back-End) hergestellt werden. Der Datenaustausch zwischen Stromladestation und OCPP Host erfolgt dann über das Mobilfunknetz. Für die laufenden Datenübertragungen können tarifabhängig Zusatzkosten bei Ihrem Mobil- funkanbieter anfallen.
  • Page 10 Inbetriebnahme SIM Karte einsetzen Ausrichtung der SIM Karte Entfernen Sie (falls noch vorhanden) den gekenn- zeichneten Aufkleber über der SIM Halterung. Schieben Sie die SIM Karte wie abgebildet in die Halterung des GSM Moduls hinein, bis die Karte hörbar verriegelt. SIM Karte installiert Die Abbildung zeigt die ordnungsgemäß...

  • Page 11: Erstes Einschalten

    Inbetriebnahme SIM Karte entnehmen Nehmen Sie die SIM Karte aus dem GSM Modul heraus. Erstes Einschalten Schritt Gerät Beschreibung Abbildung Führen Sie die Installation der Stromladestation laut Installationshandbuch durch. Aktivieren Sie die Stromversorgung für die Stromla- destation (Hausinstallation). Auf dem Display der Stromladestation kann der System- start mitverfolgt werden.

  • Page 12: Anbindung An Back-End Per Ocpp

    Anbindung an Back-End per OCPP Anbindung an Back-End per OCPP Das „Open Charge Point Protocol“ (OCPP) ist ein offenes Anwendungsprotokoll für die Kommunikation zwi- schen Stromladestationen und einem zentralen Management-System (Back-End). Mit diesem Protokoll ist es möglich, jedes zentrale Management-System unabhängig vom Hersteller oder Lieferanten mit der Stromla- destation zu verbinden.

  • Page 13: Lokales Lastmanagement

    Lokales Lastmanagement Lokales Lastmanagement Die KeContact P30 x-series (MASTER) ist ein lokaler Lastmanagement-Server für eine Gruppe von bis zu 15 P20/P30 c-series Stromladestationen (SLAVES) mit gemeinsamer Stromversorgung. Je nach konfiguriertem Modus (1- oder 3-phasig) teilt das Lastmanagement den zur Verfügung stehenden Strom den Stromladestationen zu.

  • Page 14: Weitere Netzwerkvarianten

    Lokales Lastmanagement Weitere Netzwerkvarianten Lokaler DHCP Server Hinweis Bei diesen Netzwerkvarianten muss der lokale DHCP Server der MASTER Stromladestation akti- viert werden. Diese Funktion ist im Auslieferzustand deaktiviert. Erstellen Sie eine Konfigurationsdatei und aktivieren Sie den lokalen DHCP Server mit der neuen Konfi- gurationsdatei.

  • Page 15: Gleichverteilungsmodus

    Lokales Lastmanagement Direkte Verbindung Die Verbindung zum OCPP Host erfolgt über das GSM Modul der MASTER Stromladestation..KeContact P30 x-series (Master) ... KeContact P30 c-series (Slave) Gleichverteilungsmodus Sollte in der lokalen Lastmanagement Gruppe nicht genügend Energie für alle Fahrzeuge zur Verfügung ste- hen, wird die Energie gleichmäßig auf alle Fahrzeuge aufgeteilt (= Equal allocation mode).

  • Page 16: Zusammenfassung Der Strombegrenzungen

    Lokales Lastmanagement Zusammenfassung der Strombegrenzungen Die lokalen Strombegrenzungen und das OCPP Ladeprofil werden zusammengefasst (= Merge Limits). Local Load Management Merged Limitation OCPP Power Profile 16/68...

  • Page 17: Konfiguration

    Konfiguration Konfiguration Hinweis Die nachfolgende Konfiguration muss nur an der MASTER Stromladestation durchgeführt werden. Für die Konfiguration der MASTER Stromladestation benötigen Sie: ● Einen FAT32 formatierten USB Stick. ● Einen PC mit einem Texteditor. ● Zugang zum USB Anschluss der Stromladestation (Anschlussfeldabdeckung laut Installationshandbuch abnehmen).

  • Page 18: Übersicht Konfigurationsparameter

    Konfiguration Übersicht Konfigurationsparameter Nachfolgend finden Sie eine Auflistung der möglichen Konfigurationsparameter und deren Werte. Diese Pa- rameter müssen gegebenenfalls unverändert in die Konfigurationsdatei übertragen werden (auf Groß- und Kleinschreibung achten). Systemparameter Parameter Beschreibung [/opt/KemoveCPM/etc/modu- Header zur Konfiguration wichtiger Parameter in den OCPP Nachrichten. les/hostconnector.properties] chargeBoxIdentity= Mit diesem Parameter vergeben Sie einen Namen für die Stromladestati-...
  • Page 19 Konfiguration CentralSystemAddress= Dieser Parameter beschreibt die URL Adresse des OCPP Central Systems. Die URL ist beispielsweise folgendermaßen aufgebaut: ↪ https://keba.host.solutions:80/ocpp15 ● http:// oder https:// ● IP- Adresse oder Domain des Central System Service. ● Der Port unter dem das Central System Ser- vice zu erreichen ist.
  • Page 20 Konfiguration Connect2ConnectorSerial1= Seriennummer Dieser Parameter definiert die Seriennummern der Connect2ConnectorSerial2= P20 / P30 (c-series Slaves) im Netzwerk, mit denen Connect2ConnectorSerial3= sich die Stromladestation (Master) verbinden soll. Beispiel: … Wird dieser Parameter-Wert leer gelassen, wird er 15025563 automatisch mit den Seriennummern der Stromla- destationen (Slaves) befüllt, mit denen sich die Stromladestation (Master) verbindet.

  • Page 21: Konfigurationsbeispiele

    Konfiguration 5.2.1 Konfigurationsbeispiele Eine Beispielkonfiguration für eine OCPP Verbindung via GSM könnte folgendermaßen aussehen: [/opt/KemoveCPM/etc/modules/hostconnector.properties] chargeBoxIdentity=max-mustermann-P30 clockSynchMethod=OCPP [CONFIGURATION] AuthorizationEnabled=false SetSecureConnection=false CentralSystemAddress=http://keba.host.solutions:80/ocpp15 ChargepointAddress=localhost ChargepointPort=12801 AmountConnectors=1 Connect2ConnectorSerial1=12345678 MaxAvailableCurrent=55000 NominalVoltage=230 PwmMinCurrentDefault=6000 predefinedTokenId=mustermann-P30 [NETWORK] ConnectionType=GSM LocalDHCPServerEnabled=true GSM_APN=a1.net GSM_APN_Username=ppp@A1plus.at GSM_APN_Password=ppp GSM_SIM_PIN=1234 Eine Beispielkonfiguration für eine OCPP Verbindung via LAN könnte folgendermaßen aussehen: [/opt/KemoveCPM/etc/modules/hostconnector.properties]...

  • Page 22: Konfiguration Durchführen

    Konfiguration Konfiguration durchführen Starten Sie mit der Initialisierung des USB-Sticks wie in Kapitel „5.1 USB-Stick initialisieren [17]“ be- schrieben (falls noch nicht durchgeführt). Dateiname: Die Konfigurationsdatei auf dem USB Stick kann für die Konfiguration einer oder mehrerer Stromladestationen verwendet werden. Abhängig vom Dateinamen ist die Konfigurationsdatei für eine oder mehrere Stromladestationen gültig.

  • Page 23: Netzwerkeinstellungen (Ports)

    Konfiguration Netzwerkeinstellungen (Ports) Hinweis ● Es wird empfohlen der Stromladestation im Netzwerk eine statische IP-Adresse anhand der MAC-Adresse des Gerätes zu vergeben. ● Da sich der OCPP Host im Regelfall nicht im gleichen Netzwerk befindet, muss der Stromlade- station eine „Public IP-Adresse“ vergeben werden, die auf die interne IP-Adresse geroutet (NAT) wird.

  • Page 24: Konfiguration Mit Web-Interface

    Konfiguration mit Web-Interface Konfiguration mit Web-Interface Web-Interface aufrufen / Login Geben Sie in die Adresszeile Ihres Internet-Brow- sers die IP-Adresse oder den DNS-Namen ein. Bei- spiel: http://192.168.25.11 Geben Sie die Login-Daten für die erste Anmel- dung ein: User: admin Passwort: Seriennummer der Stromladestation Nach der ersten Anmeldung muss das Passwort geändert werden.

  • Page 25: Menü - Control

    Konfiguration mit Web-Interface Menü - Control Software Update Downloaden Sie aus dem Internet die erforderliche Software Update Datei (*.keb Datei). Wählen Sie im Hauptmenü [Control] den Punkt [Software Update] aus. Wählen Sie die heruntergeladene Datei aus und drücken Sie Taste [Upload & Install]. Daten-Logging Während des Betriebs werden zahlreiche Daten zu Analysezwecken gespeichert.

  • Page 26: Menü - Configuration

    Konfiguration mit Web-Interface Menü - Configuration System Parameter Wert Beschreibung Autorisierung true; false Aktiviert oder deaktiviert die Autorisierungsfunktion der Stromla- destation. Ist die Funktion aktiviert, wird die lokale Whitelist verwendet oder die Anfragen an den OCPP weitergeleitet. Ist die Funktion deakti- viert kann ohne Autorisierung geladen werden.
  • Page 27 Konfiguration mit Web-Interface GSM Netzwerk Parameter Wert Beschreibung Verbindungstyp Art der Verbindung zum OCPP Host. Wenn GSM definiert wird, müssen die nachfolgenden Konfigurati- onsparameter ergänzt werden. Local DHCP Server true; false Legt fest, ob diese Stromladestation als lokaler DHCP Server agieren soll.
  • Page 28 Zeichenkette Aussagekräftiger Name für die Stromladestation. Central System Ad- URL Adresse des OCPP hosts. Die URL ist beispielsweise fol- dress gendermaßen aufgebaut: ↪ https://keba.host.solutions:80/ocpp15 ● http:// oder https:// ● IP- Adresse oder Domain des OCPP hosts. ● Port unter dem der OCPP host zu erreichen ist.
  • Page 29 Konfiguration mit Web-Interface Vordefiniertes Token Zeichenkette Definiert ein vordefiniertes Token (beliebige Zeichenkette) das an den OCPP Host gesendet werden soll, wenn kein Token verfüg- bar ist. Lastmanagement Parameter Wert Beschreibung Maximal verfügbarer Wert in mA Maximaler Strombezug der Ladeumgebung (Cluster) in mA. Strom Nennspannung 210 –...

  • Page 30: Software Update Prozess

    Software Update Prozess Software Update Prozess Um die Stromladestation(en) auf den aktuellsten Softwarestand zu bringen, benötigen Sie folgendes: ● Software Update Datei mit der Endung „*.keb“ (als Download verfügbar). Die neueste Firmware kann unter www.kecontact.com (Download-Bereich) heruntergeladen werden. Eine neue Firmware kann z.B. geänderte Normen berücksichtigen oder die Kompatibi- lität zu neuen Elektrofahrzeugen verbessern.

  • Page 31: Abschlussarbeiten

    Abschlussarbeiten Abschlussarbeiten Inbetriebnahme der SLAVE Stromladestationen Notieren Sie sich bei Bedarf die Seriennummern der Stromladestatio- nen bevor Sie die Gehäuseabdeckungen schließen. Die Seriennummer befindet sich auf dem Typenschild rechts unten auf der Stromladestati- Nehmen Sie alle SLAVE Stromladestationen in Betrieb (siehe Installationshandbuch). Stellen Sie nach der Inbetriebnahme den DIP-Switch DSW2.5 auf ON.

  • Page 32: Beispiel Einer Routerkonfiguration Für Lan

    Beispiel einer Routerkonfiguration für LAN Beispiel einer Routerkonfiguration für LAN Nachfolgend ein exemplarisches Beispiel für den Betrieb der MASTER Stromladestation verbunden mit 2 SLAVE Stromladestationen über einen Router: Public IP Adresse: [xxx.xxx.xxx.xxx] Port 9080 http://ocpp.host.url/ocpp15 IP Adresse: IP Adresse vom DHCP IP Adresse vom DHCP [192.168.123.11] Server zugewiesen...

  • Page 33: Konfiguration Des Routers

    Beispiel einer Routerkonfiguration für LAN ConnectionType=LAN LocalDHCPServerEnabled=false Konfiguration des Routers Für dieses Beispiel wurde der Router XSBox®R6ve verwendet. Die Anbindung des Routers an das Internet (GSM oder DSL) wird in dieser Anleitung nicht beschrieben und wird vorausgesetzt. Für die entsprechenden Informationen verwenden Sie bitte das Handbuch des Routers. Der MASTER Stromladestation muss im Netzwerk zwingend eine statische IP-Adresse zugewiesen werden.
  • Page 34 Beispiel einer Routerkonfiguration für LAN Port Weiterleitung Für die Kommunikation vom Backend zur MASTER Stromladestation ist eine Port-Weiterleitung am Router erforderlich. Der gewählte Port (9080) muss auch auf der MASTER Stromladestation konfiguriert werden. P30 Master ... Der Port muss im Bereich von 1025 bis 65535 ...
  • Page 36 Contents Contents Overview .......................... 37 Commissioning ........................ 38 DIP switch settings.......................  38 LAN connection...................... 39 GSM connection (optional) .................. 40 2.3.1 SIM card .......................  40 Switching on for the first time.................. 42 Linking of the backend per OCPP .................. 43 Local load management .......................

  • Page 37: Overview

    Overview Overview This manual is an expansion of the "Installation manual". You must comply with all instructions and safety information in the installation manual! Install the charging station according to the "installation manual". General Your KeContact P30 charging station has an integrated communication module for the connection of the charg- ing station per OCPP to a backend.

  • Page 38: Commissioning

    Commissioning Commissioning DIP switch settings Changes to the DIP switch settings only become effective after a restart of the charging station! To do this, press the [service button] for 1 second or switch the power supply voltage off/on. DIP switches… The DIP switches are used for the addressing and con- figuring the charging station and are located under the connector panel cover.

  • Page 39: Lan Connection

    Commissioning PHASES (DSW1) / ONLY FOR LOAD MANAGEMENT MODE Phase L1 connected to terminal 1 OFF = every 3 phases OFF = only 1 phase Phase L2 connected to terminal 1 ON = only 1 phase Phase L3 connected to terminal 1 ON = only 1 phase (*) Comments:...

  • Page 40: Gsm Connection (Optional)

    Commissioning GSM connection (optional) Depending on the equipment of your charging station, a wireless connection via a mobile com- munications network to an OCPP host (backend) can be established. The data exchange be- tween the charging station and OCPP host then occurs via the mobile communications network. Your mobile communications provider may charge additional fees (depending on the tariff) for running data transmissions.
  • Page 41 Commissioning Inserting the SIM card Direction of the SIM card Remove the indicated sticker (if present) above the SIM holder. Insert the SIM card as shown in the holder of the GSM module until the card audibly engages. SIM card installed The figure shows the SIM card installed properly in the GSM module.

  • Page 42: Switching On For The First Time

    Commissioning Removing the SIM card Remove the SIM card from the GSM module. Switching on for the first time Step Device Description Figure Install the charging station according to the installa- tion manual. Activate the power supply for the charging station (house installation).

  • Page 43: Linking Of The Backend Per Ocpp

    Linking of the backend per OCPP Linking of the backend per OCPP The "Open Charge Point Protocol" (OCPP) is an open application protocol for the communication between charging station and a central management system (backend). This protocol makes it possible for every cen- tral management system to connect to the charging station regardless of the manufacturer or supplier.

  • Page 44: Local Load Management

    Local load management Local load management The KeContact P30 x-series (MASTER) is a local load management system for a group of up to 15 P20/P30 c-series charging stations (SLAVES) with common power supply. Depending on the configured mode (1- or 3-phase), the load management will allocate the available current to the charging stations.

  • Page 45: Further Network Versions

    Local load management Further network versions Local DHCP server Note These network versions require an enabled local DHCP server in the MASTER charging station. This feature is disabled in the delivery state. Create a configuration file and enable the local DHCP server with the new configuration file. Subsequently, a PC can be connected directly to the MASTER charging station via LAN.

  • Page 46: Equal Allocation Mode

    Local load management Direct connection The connection to the OCPP host is carried out via the GSM module of the MASTER charging station..KeContact P30 x-series (Master) ... KeContact P30 c-series (Slave) Equal allocation mode If there is not enough energy available in the local load management group for all vehicles, the energy will be evenly distributed to all vehicles (= equal allocation mode).

  • Page 47: Summary Of Power Limits

    Local load management Summary of power limits The local power limits and the OCPP charging profile are summarized (= Merge Limits). Local Load Management Merged Limitation OCPP Power Profile 47/68...

  • Page 48: Configuration

    Configuration Configuration Note The following configuration must be carried out on the MASTER charging station. For the configuration of the MASTER charging station, you will require: ● A USB stick formated with FAT32. ● A PC with a text editor. ●...

  • Page 49: Overview Of The Configuration Parameters

    CentralSystemAddress= This parameter describes the URL address of the OCPP central system. The URL is structured as fol- lows (example): ↪ https://keba.host.solutions:80/ocpp15 ● http:// or https:// ● IP address or domain of the central system ser- vice.
  • Page 50 Configuration ChargepointAddress= IP address or char- This parameter defines the IP address where the acter string OCPP central system can reach the charging sta- tion. Here, the URL from the charging station is merged Example: from this parameter and the parameter Charge- 91.210.141.20 pointPort .
  • Page 51 Configuration Network parameters Parameter Values Description [NETWORK] Header for the configuration of the connection type to the OCPP central system. ConnectionType= GSM; LAN; This parameter defines the type of connection to the OCPP central system. ● If LAN is defined, no additional configuration is necessary.

  • Page 52: Configuration Examples

    Configuration 5.2.1 Configuration examples An example configuration for an OCPP connection via GMS could look as follows: [/opt/KemoveCPM/etc/modules/hostconnector.properties] chargeBoxIdentity=max-mustermann-P30 clockSynchMethod=OCPP [CONFIGURATION] AuthorizationEnabled=false SetSecureConnection=false CentralSystemAddress=http://keba.host.solutions:80/ocpp15 ChargepointAddress=localhost ChargepointPort=12801 AmountConnectors=1 Connect2ConnectorSerial1=12345678 MaxAvailableCurrent=55000 NominalVoltage=230 PwmMinCurrentDefault=6000 predefinedTokenId=mustermann-P30 [NETWORK] ConnectionType=GSM LocalDHCPServerEnabled=true GSM_APN=a1.net GSM_APN_Username=ppp@A1plus.at GSM_APN_Password=ppp GSM_SIM_PIN=1234 An example configuration for an OCPP connection via LAN could look as follows: [/opt/KemoveCPM/etc/modules/hostconnector.properties]...

  • Page 53: Carrying Out The Configuration

    Configuration Carrying out the configuration Start with the initialization of the USB stick as described in chapter "5.1 Installing the USB stick [48]" (if this has not yet been done). Filename: The configuration file on the USB stick can be used for configuring one or more charging stations. Depending on the file name, the configuration file is valid for one or more charging stations.

  • Page 54: Network Settings (Ports)

    Configuration Network settings (ports) Note ● We recommend assigning a static IP address to the charging station in the network using the MAC address of the device. ● Since the OCPP host is usually not in the same network, the charging station must be as- signed a "public IP address", which is routed to the internal IP address (NAT).

  • Page 55: Configuration With Web Interface

    Configuration with web interface Configuration with web interface Accessing the web interface / Login In the address line of your Internet browser, enter the IP address or the DNS name of the charging station. Example: http://192.168.25.11 Enter the login data for the first login: User: admin Password: Serial number of the charging station After the first login, the password must be changed.

  • Page 56: Menu - Control

    Configuration with web interface Menu - Control Software update Download from the internet the required software update file (*.keb file). Select in the main menu [Control] the item [Soft- ware update]. Choose the downloaded file and press the button [Upload & Install]. Data logging During the operation a number of data is stored for analysis.

  • Page 57: Menu - Configuration

    Configuration with web interface Menu - Configuration System Parameter Value Description Authorization true; false Enables or disables the authorization function of the charging sta- tion. When enabled, the local whitelist is used or the requests are for- warded to the OCPP host. If this function is disabled, the charging process can be done without authorization.
  • Page 58 Configuration with web interface GSM network Parameter Value Description Connection type Type of connection to the OCPP host. If GSM is defined, the following configuration parameters must be completed. Local DHCP Server true; false Defines whether this charging station should act as local DHCP server.
  • Page 59 Descriptive name for the charging station. string Central System Ad- URL address of the OCPP central system. The URL is structured dress as follows (example): ↪ https://keba.host.solutions:80/ocpp15 ● http:// or https:// ● IP address or domain of the OCPP host. ●...
  • Page 60 Configuration with web interface Load management Parameter Value Description Maximum available Value in mA Maximum available current for the charging area (cluster) in mA. current Nominal voltage 210 – 240 Nominal voltage to which the current charging station is con- nected.

  • Page 61: Software Update Process

    Software update process Software update process The following is required to update the charging station(s) to the current software version: ● 1x Software update file with the ending "*.keb" (available as download). You can download the latest firmware at www.kecontact.com (download area). A new firmware can take into account modified standards or improve the compatibility with new electric vehicles, for example.

  • Page 62: Final Tasks

    Final tasks Final tasks Commissioning the SLAVE charging stations If needed, make note of the serial numbers of the charging stations be- fore you close the device covers. The serial numbers are located at the bottom right of the type place on the charging station. Put all SLAVE charging stations into operation (see installation manual).

  • Page 63: Example Of A Router Configuration For Lan

    Example of a router configuration for LAN Example of a router configuration for LAN The following example shows the operation of the MASTER charging station connected with 2 SLAVE charg- ing stations via a router: Public IP address: [xxx.xxx.xxx.xxx] port 9080 http://ocpp.host.url/ocpp15 IP address: IP address assigned by...

  • Page 64: Configuring The Router

    Example of a router configuration for LAN ConnectionType=LAN LocalDHCPServerEnabled=false Configuring the router For this example, the router XSBox®R6ve is used. The connection of the router to the Internet (GSM or DSL) is not described in these instructions and is as- sumed.
  • Page 65 Example of a router configuration for LAN Port forwarding A port forwarding on the router is necessary for the communication from the backend to the MASTER charg- ing station. The selected port (9080) must be configured on the MASTER charging station. P30 Master ...
  • Page 67 (Page left blank)
