ESAB LAB Series Instruction Manual page 5

5) CONTROLES E CONEXÕES
4

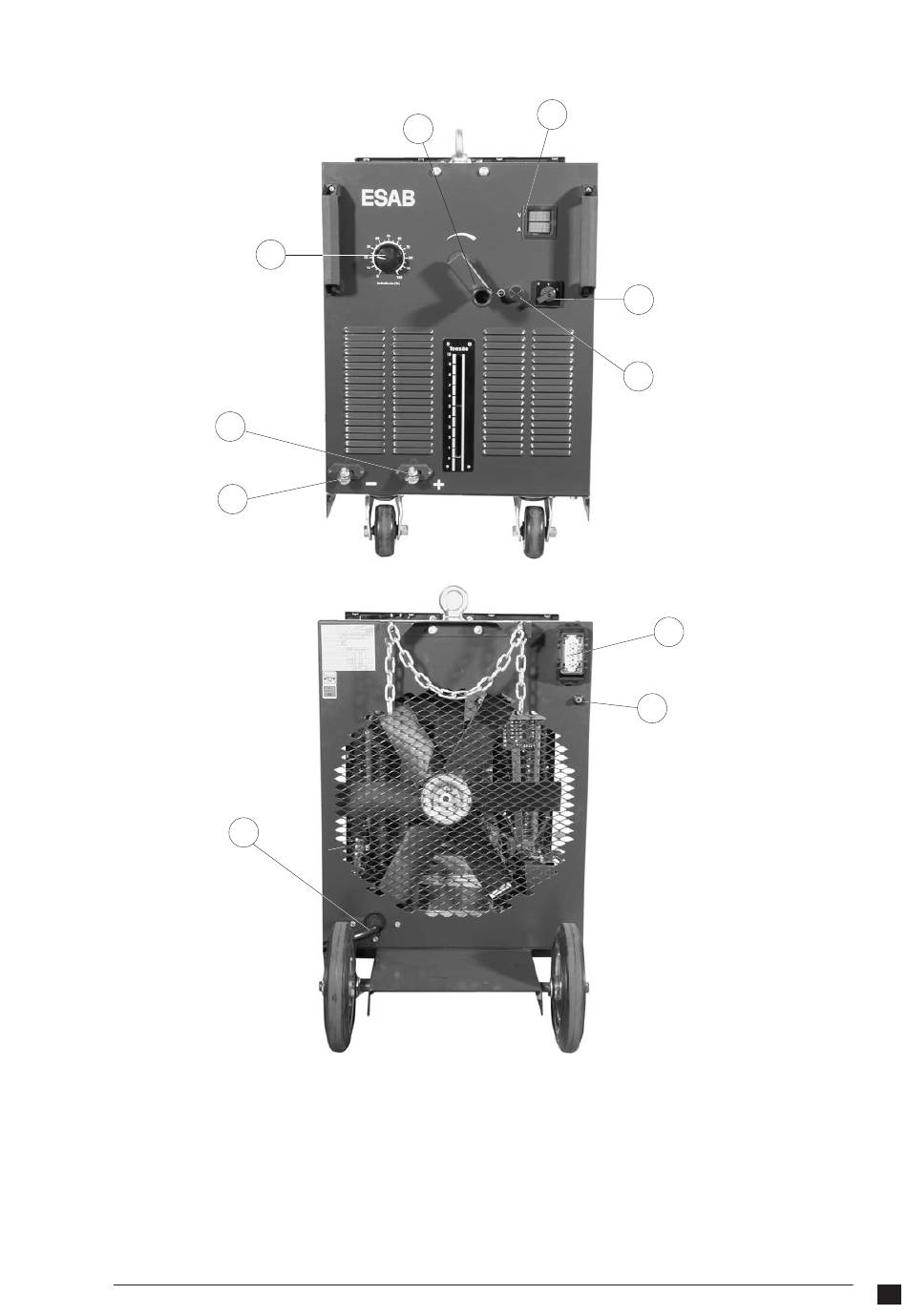

5.1) Painel frontal
1) chave Liga/Desliga: permite ao operador ligar e desligar a Fonte
2) lâmpada piloto: quando acesa, indica que a Fonte está energizada
3) terminal de saída negativo: para conexão do cabo Obra
4) terminal de saída positivo: para conexão do cabo positivo para o Alimentador de arame
5) manivela: para ajuste do valor da tensão em vazio lido na escala ou no instrumento digital.
6
3
10
7
5
1
2
8
9
5
LAB 320
LAB 475
