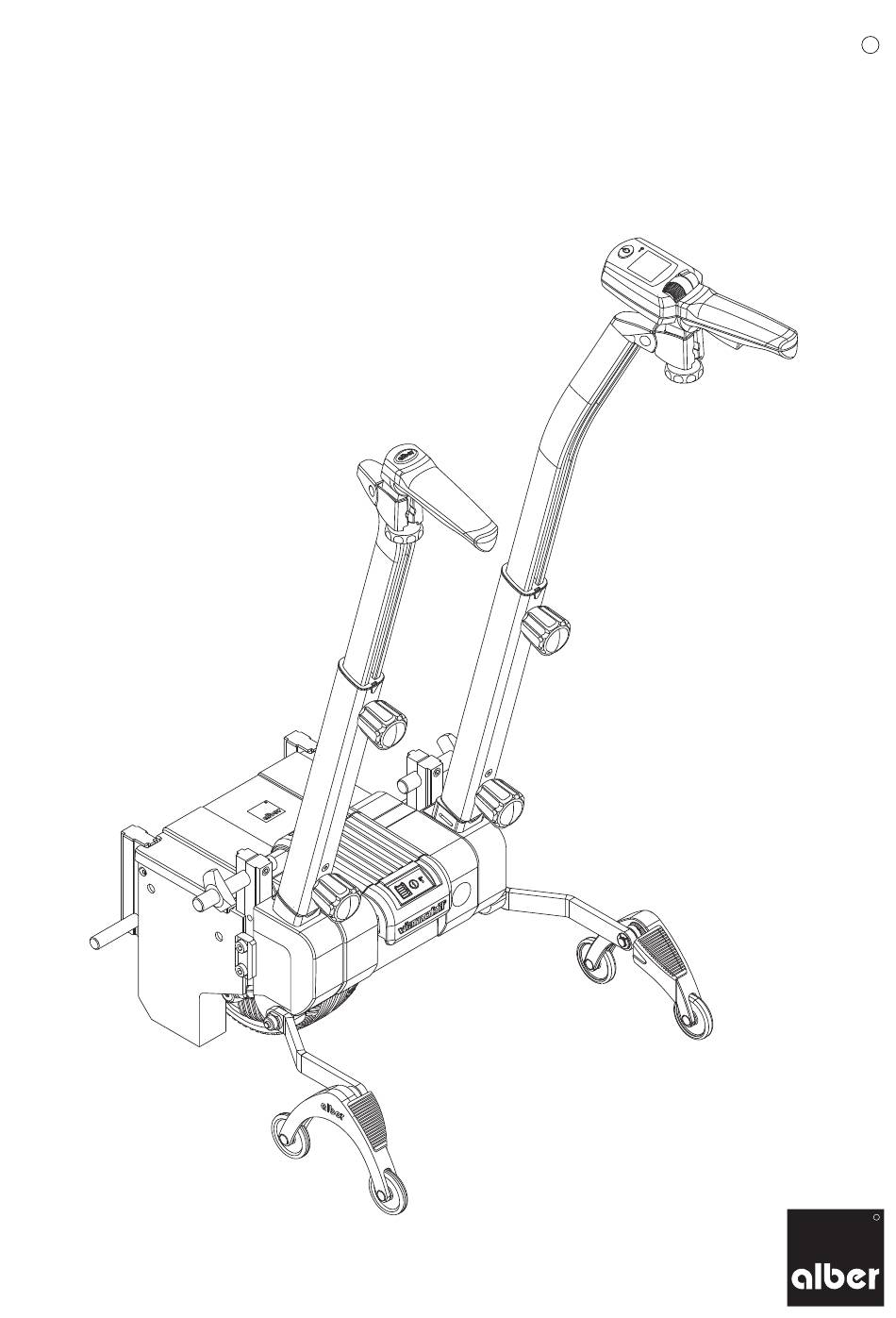

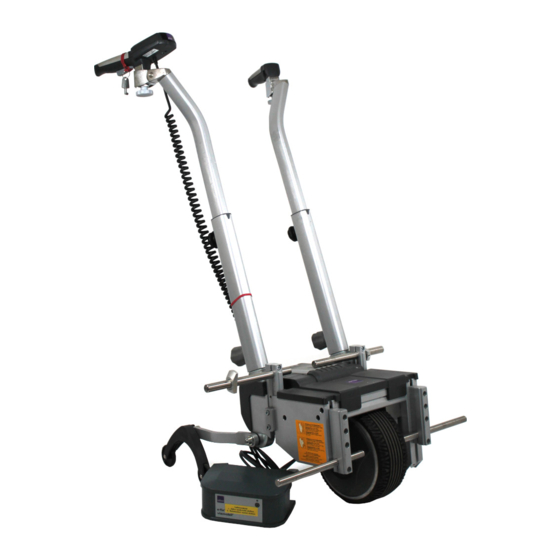

- Page 1 V25 Anbauanweisung Mounting instruction...
- Page 2 Hinweis zur Anpassung des viamobil an den Rollstuhl Information about the Mounting of the viamobil at the wheelchair 1. Montieren Sie zuerst die Halterungen an den Rollstuhl, bevor Sie mit den Montagearbeiten am viamobil beginnen. Beachten Sie hierbei die in der 160 mm Grafik angegebenen Abstände der oberen [1] und unteren [2] Bolzen, welche für die meisten...
- Page 3 Montageschritt 1 - Montage der Anbauprofile und Bolzen Mounting step 1 - Mounting of the priofiles and bolts FALSCH! WRONG! Das Gegenstück [4] darf nicht über die Kante der Die Mutter [6] darf nicht über die Kante der Führung [5] an der Antriebseinheit hinausragen, sondern Führung [5] an der Antriebseinheit hinausragen, sondern muss vollständig am Gehäuse des viamobil anliegen.
- Page 4 Montageschritt 2 - Montage des viamobil am Rollstuhl Mounting step 2 - Mounting of the viamobil at the wheelchair Beachten Sie bei Ihren Montagearbeiten die angegebenen Anzugsmomente! When making your installation work, please pay attention to the specified tightening torque! - Legen Sie eine 19 mm starke Platte [3] (Holz oder ähnliches) unter den Rollstuhl.
- Page 5 Montage der Kippstützen (optionales Zubehör) Mounting of the anti-tippers (optional accessory) Montieren Sie die Kippstützen in der äußeren Aussparung auf der linken bzw. rechten Seite des Gehäuses. Mount the anti-tippers in the outside notch at the left respectively right side of the housing. 1.
- Page 6 Montage des Bediengeräts am Rollstuhl Mounting of the control unit at the wheelchair [A], [B] und [C]: Das Anzugsmoment ist abhängig von Material und Wandstärke der am Rollstuhl verwendeten Rohre. [A], [B] and [C]: The tightening torque depends on the material and the thickness of the tubes of the wheelchair.
- Page 7 Montage der Zusatzschiebegriffe (optionales Zubehör) Mounting of the additional handgrips (optional accessory) Bauen Sie zuerst das viamobil an den Rollstuhl an. Montieren Sie erst danach die Zusatzschiebegriffe an das viamobil. First mount the viamobil at the wheelchair. Then mount the additional handgrips at the viamobil. Montageschritt 1 Mounting, step 1 Anzugsmoment: 10 Nm...
- Page 8 Ulrich Alber GmbH Vor dem Weißen Stein 21 D - 72461 Albstadt-Tailfingen Tel.: +49 (0)7432 2006 - 0 Fax.: +49 (0)7432 2006 - 299 info@alber.de www.alber.de 26.0001.2.99.01 Stand: 06.09.2011...
