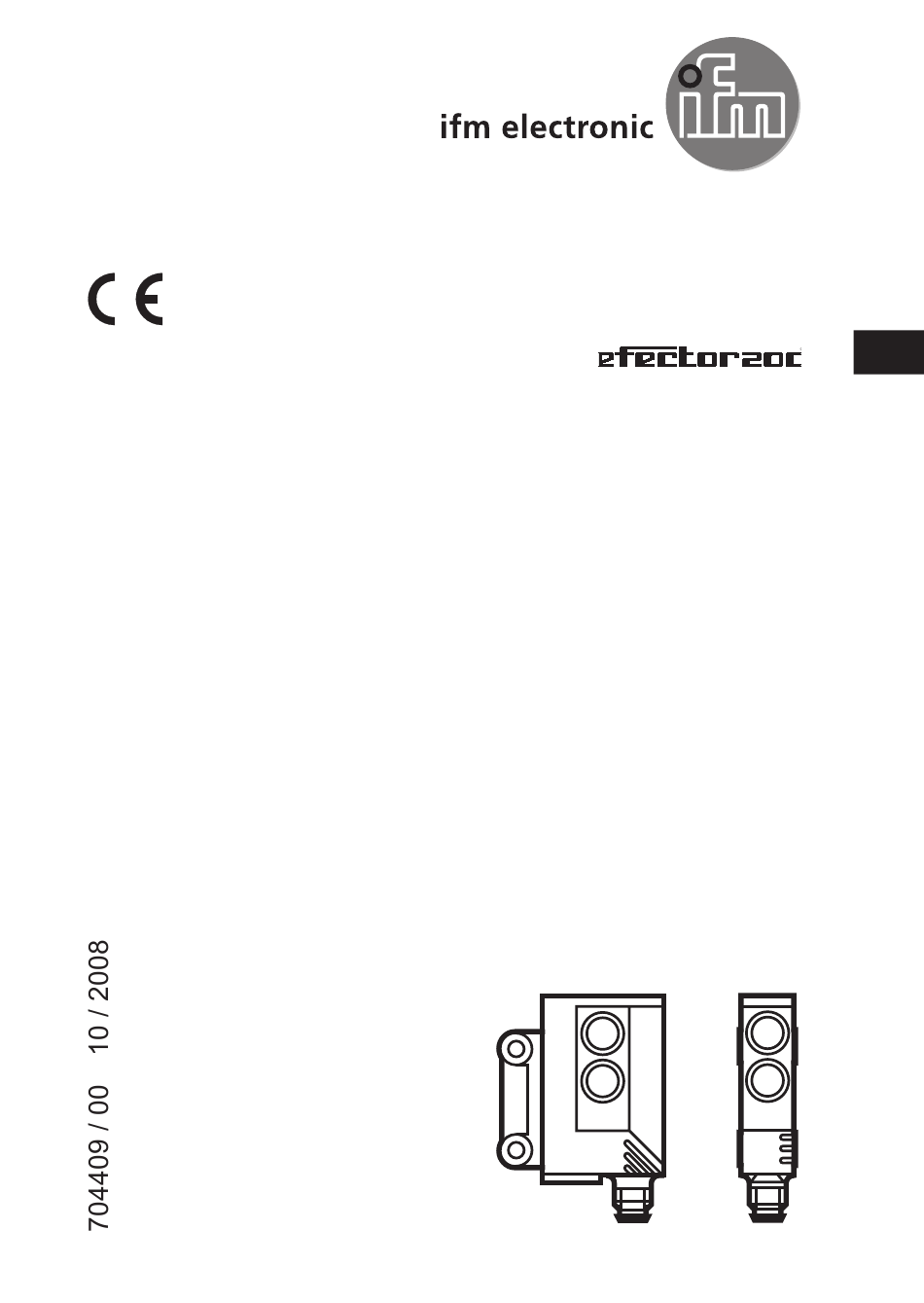

- Page 1 Operating instructions Diffuse reflection sensor OJ51xx...
-
Page 2: Table Of Contents
Contents Preliminary note ���������������������������������������������������������������������������������������������������3 1�1 Symbols used ������������������������������������������������������������������������������������������������3 Function and features ������������������������������������������������������������������������������������������3 Installation ������������������������������������������������������������������������������������������������������������3 Electrical connection ��������������������������������������������������������������������������������������������4 Commissioning ����������������������������������������������������������������������������������������������������4 Settings ����������������������������������������������������������������������������������������������������������������4 6�1 Setting of the sensitivity with stationary objects* �������������������������������������������4 6�2 Setting of the sensitivity with moving objects* �����������������������������������������������6 6�3 Setting of the maximum sensitivity* ���������������������������������������������������������������7 6�4... -
Page 3: Preliminary Note Symbols Used
Preliminary note Symbols used ► Instruction > Reaction, result → Cross-reference Important note Non-compliance can result in malfunctions or interference� Information Supplementary note� Function and features The diffuse reflection sensor detects objects and materials without contact and indicates their presence by a switched signal� Range : →... -
Page 4: Electrical Connection
Electrical connection The unit must be connected by a qualified electrician� ► The national and international regulations for the installation of electri- cal equipment must be adhered to� ► Voltage supply according to EN 50178� ► Disconnect power� ► Connect the unit as follows: DC PNP teach Programming of the output function by push button or programming wire... - Page 5 Set the sensitivity with object� ► Press once� > The yellow and green LEDs go out for approx� 1 s, then flash again alternately� Set the sensitivity without object� ► Press once > The yellow and green LEDs go out for approx� 1 s, after approx�...
-
Page 6: Setting Of The Sensitivity With Moving Objects
Setting of the sensitivity with moving objects* Activate the programming mode of the unit� ► Press for about 2 s until the red LED flashes� > The red LED goes out; the yellow and green LEDs flash alternately� > The unit is in the programming mode� ►... -
Page 7: Setting Of The Maximum Sensitivity
If the setting of the sensitivity is not possible (e.g. object signal and back- ground signal are about the same), the red LED flashes after step 3 for ap- prox� 2 s� The unit then passes into the operating mode with the sensitivity being unchanged�... -
Page 8: Operation
Operation ► Check the safe functioning of the unit� > Display by LEDs� LED green is lit Unit is ready for operation. LED yellow is lit Output is switched� Error in object detection, e�g� maladjustment, LED red is lit soiling of the lenses� Flash alternately, 2 Hz: output short-circuited.
