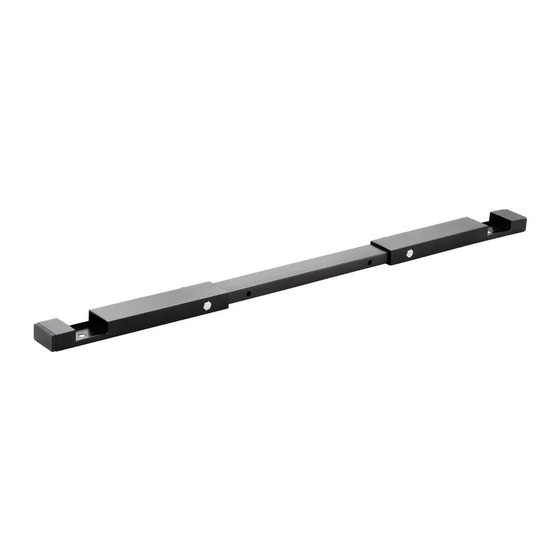

18828 Grundträger »Omega«
Tischstativ
BESTIMMUNGSGEMÄSSER GEBRAUCH
- Der Grundträger dient zur Aufnahme des Aufsatzpaares 18811 und
- kreiert damit im Handumdrehen ein »Omega« Tischstativ mit 1. und 2 Ebene
MERKMALE & FÄHIGKEITEN
- Die Breite ist einstellbar in 5 Schritten: 488 - 549 - 610 - 671 - 732 mm
- Die Verstellmöglichkeiten des Aufsatzpaares 18811 (Tiefe, Höhe, Neigung)
- bleiben vollumfänglich erhalten
- Eine 3. Ebene ergibt sich durch den Anbau des Aufsatzpaares 18822.
- HINWEIS: Dies erhöht die Kippgefahr der gesamten Installation.
- Wir bitten deshalb um Beachtung der SICHERHEITSHINWEISE.
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Bitte lesen und
beachten Sie vor Aufbau und Betrieb dieses Produkts sorgfältig diese Anleitung. Sie
informiert Sie über alle wichtigen Schritteum eine sichere Handhabung zu gewährleisten.
Wir empfehlen, sie auch für den späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
A. ALLGEMEIN
- Auf geeigneten, ebenen und tragfähigen Untergrund achten
- Bitte beachten Sie die Angaben in der Gebrauchsanleitung des
- Aufsatzpaares 18811, insbesondere deren synchrone Einstellung
- sowie die Einhaltung der max. Traglast von 25 kg.
- Auf feste Verschraubungen achten: a. am Grundträger, b. an den
- Aufsätzen,c. zwischen Grundträger und Aufsätzen
- Wackelfreiheit der Installation gewährleisten, u.a. durch korrekte
- Anbringung der selbstklebenden Gummiauflagen
- Bei Änderungen der Position ggf. zuvor die Lasten entfernen
B. KIPPGEFAHR - VORHERSEHBARER FEHLGEBRAUCH
- Die Installation einer 3. Ebene durch das Aufsatzpaar 18822 ist
- oft gewünscht, praktisch und prinzipiell auch möglich.
- HINWEIS
- Jedoch stellt die damit einher gehende Verlagerung des Schwer-
- punktes nach hinten eine potentielle Kippgefahr dar. K&M kann
- deshalb die Standsicherheit nicht garantieren.
- Siehe auch die Angaben in dieser Gebrauchsanleitung:
Kapitel 6. MONTAGE DES AUFSATZES 18822

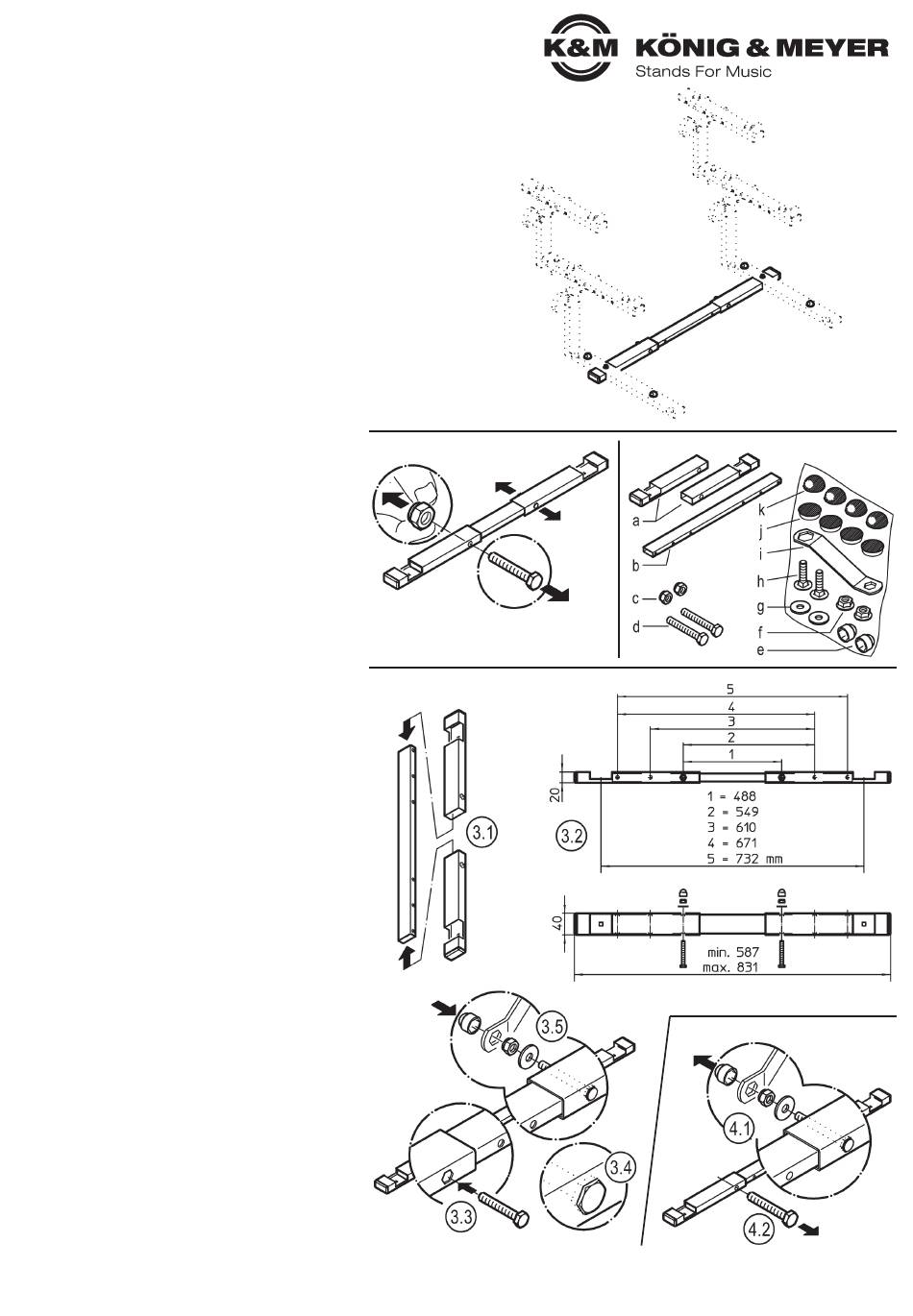

AUFSTELLANLEITUNG
1. VORBEREITUNG
Der Grundträger 18828 ist aus Transportgründen
werkseitig lose verschraubt. Für die eigentliche Montage
werden diese Schrauben wieder entfernt - Handkraft genügt.
2. BESTANDTEILE
Nach dem Auspacken ist eine Sichtprüfung vorzunehmen,
ob alle Teile vorhanden und - soweit erkennbar - in Ordnung sind:
2. a Auflagerohr 40 x 20 x 228 mm (2x)
2. b Verbindungsrohr 35 x 15 x 445 mm
2. c Sicherungsmutter M6, Höhe 6,0 mm (2x)
2. d Sechskantschraube M6 x 45 mm (2x)
2. Zubehörbeutel
2. e Schutzkappe M6, SW10 (2x)
2. f Sechskantmutter mit Flansch M6 (2x)
2. g U-Scheibe ø 6,4/17,8 mm (2x)
2. h Schloßschraube M6 x 25 mm (2x)
2. i Schlüssel SW10/13
2. j Gummifüße für Boden ø 20 x 5 mm (4x)
2. k Gummiauflagen für Keyboard ø 19 x 9,6 mm (4x)
3. MONTAGE DES GRUNDTRÄGERS 18828
3.1 Auflagerohre a mit obenliegender Aussparung von
3.1 beiden Seiten auf das Verbindungsrohr b schieben.
3.2 Es können fünf Breiten eingestellt werden. Die Abstände
3.2 zwischen den Aussparungen (mittig) können sein:
3.2 1 = 488 mm, 2 = 549 mm, 3 = 610 mm, 4 = 671 mm, 5 = 732 mm.
3.2 Wählen Sie die entsprechenden Abstecklöcher der Rohre.
3.3 Sechskantschrauben d durch die Bohrungen stecken und...
3.4 ...auf verdrehsicheren Sitz des Kopfes in der
6-kant-Aussparung des Auflagerohres a achten.
3.4
3.5 U-Scheiben g aufbringen und Sicherungsmuttern c
3.5 mittels Schlüssel i festdrehen.
3.5 Abschließend Schutzkappen e aufdrücken.
4. BREITE VERÄNDERN
4.1 Schutzkappen e abheben und Sicherungsmutter c abschrauben;
4.1 U-Scheibe g abziehen.
4.2 Sechskantschraube d komplett herausziehen.
4.3 Gewünschte Breite einstellen und sichern wie beschrieben
4.3 in Kapitel 3. MONTAGE.
1. VORBEREITUNG
3. MONTAGE DES GRUNDTRÄGERS
2. BESTANDTEILE
4. BREITE VERÄNDERN
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
18828-000-55 Rev.04 03-80-731-00 12/19
