3-2 척의 설치순서
척을 스핀들(아답터) 취부면의 체결볼트
로서 균등하게 부착합니다. 체결볼트가
6개인 경우 (SC-355) 먼저 한개씩 걸러
(120°) 3개를 체결한 후 나머지 3개의
볼트를 조여 주십시오. 일정하지 않은
체결은 가공정도 불량의 원인이 됩니다.
본체의 외주 흔들림과 전면부의 흔들림
이 0.02mm 이하(목표0.01mm)일때 척
은 정확하게 부착된 것입니다. 만일 부착
후 척의 흔들림이 0.02mm를 초과 할 때
에는 척을 떼어낸 후 120° 회전하여 다
시 부착하여 주십시오. 척 기준경의
아답터 부분 단 치수를 척보다0.5mm
작게 가공해 주십시오. 작동불량의 원인
이 됩니다.
정도불량의 원인 / Cause poor accuracy / 精度不良的原因
작동불량의 원인 / Cause malfunction / 工作不良的原因
아답타와 척의 볼트 체결 부위가
서로 제대로 밀착되어 있는지 여부
틈새
Gap
差距
(A)
16
Manual Chuck
3-2 Chuck mounting
steps
Equally tighten all bolts chuck and
adapter bolts. If there are 6 mount-
ing bolts, first fasten 3 at a time at
intervals of 120°. Maintain an outer
diameter concentricity of 0.02mm or
better (0.01mm is ideal). Leave a
0.5mm clearance between the adapter
face and recess of the chuck.
척의 중심과 스핀들의 중심이
일치하지않음
척
Chuck
卡盘
아답터
Adaptor
适配器
A
B
Adaptors and The chuck fastening parts
Whether they are properly adhered to each other
틈새
Gap
差距
(B)

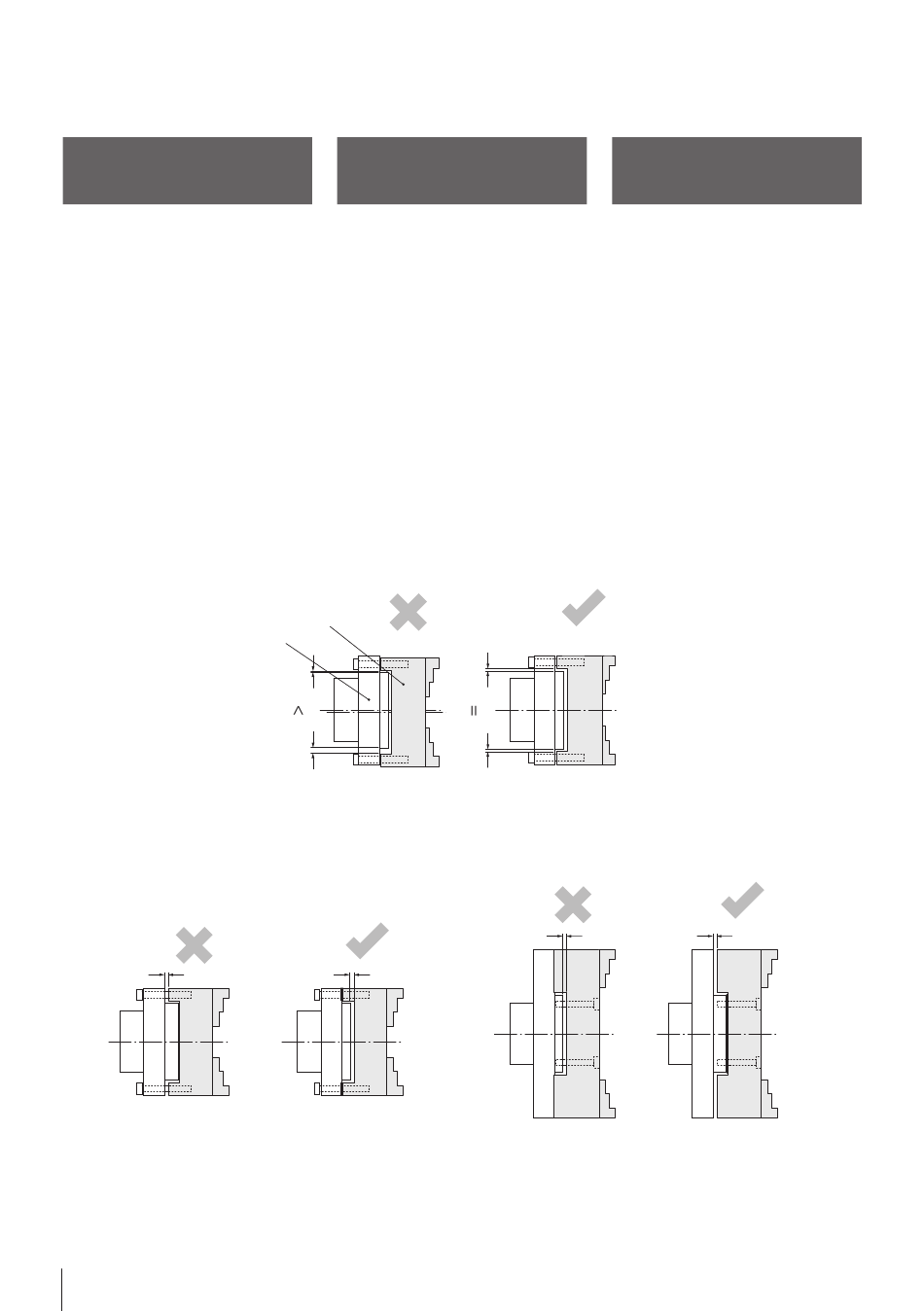

(A) 아답터 가공이 기준단보다 큰 경우
The adapter register is shorter
than chuck recess
当适配器加工比基准台大时
将卡盘装配到主轴(适配器)装配面的
螺杆要均匀地装配。如果螺杆是6只
(SC-355)，首先一只只挂上(120°)
，先带上3只。如果螺丝不均一，会
造成加工精度不良。本体外周晃动
和前面晃动小于0.02mm(目标值为
0.01mm)表明卡盘装配正确。如果装
配后卡盘晃动超过0.02mm，则将卡盘
卸下，转动120°后重新装配。加工
时，卡盘基准直径的 Adapter 部分
的台尺寸要比卡盘小0.5mm。否则会
造成工作不良。
Center of Chuck and Spindle does
not Coincide with each other
A
B
틈새
Gap
差距
(A)
(B) 아답터 가공이 기준단보다 작은 경우
The adapter register is longer than
chuck recess
当适配器加工比基准台小时
Fig.3
3-2 卡盤安装順序
틈새
Gap
差距
(B)
