3.2.1.2 Stromversorgung und Synchronisation
Stromversorgung.

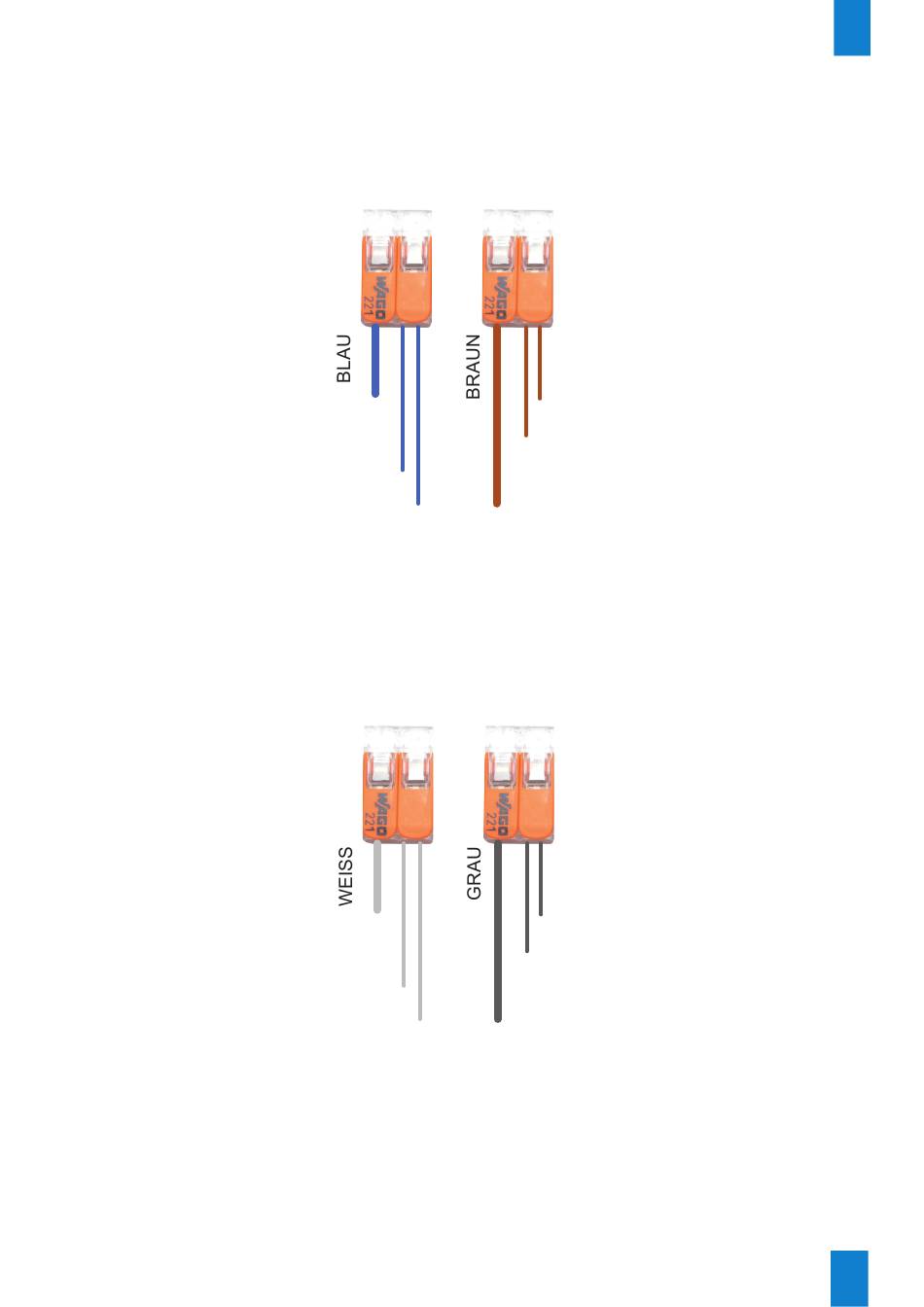

Das weiße/graue Verkabelungskit benutzen, um die Versorgung an die beiden elektronischen
Platinen anzuschließen.
Vom Hauptkabel kommender
Leiter (Verkabelung des Kunden)
(nur bei zweiseitig)
Synchronisation AFNOR und IMP
Das weiße/graue Verkabelungskit benutzen, um den Zeitsynchronisationssignal an die beiden
elektronischen Platinen anzuschließen.
Vom Hauptkabel kommender
Leiter (Verkabelung des Kunden)
(nur bei zweiseitig)
Zur Uhr 1
Zur Uhr 2
Zur Uhr 1
Zur Uhr 2
Zur Uhr 1
Zur Uhr 2
(nur bei zweiseitig)
Vom Hauptkabel kommender
Leiter (Verkabelung des Kunden)
Zur Uhr 1
Zur Uhr 2
(nur bei zweiseitig)
Vom Hauptkabel kommender
Leiter (Verkabelung des Kunden)
