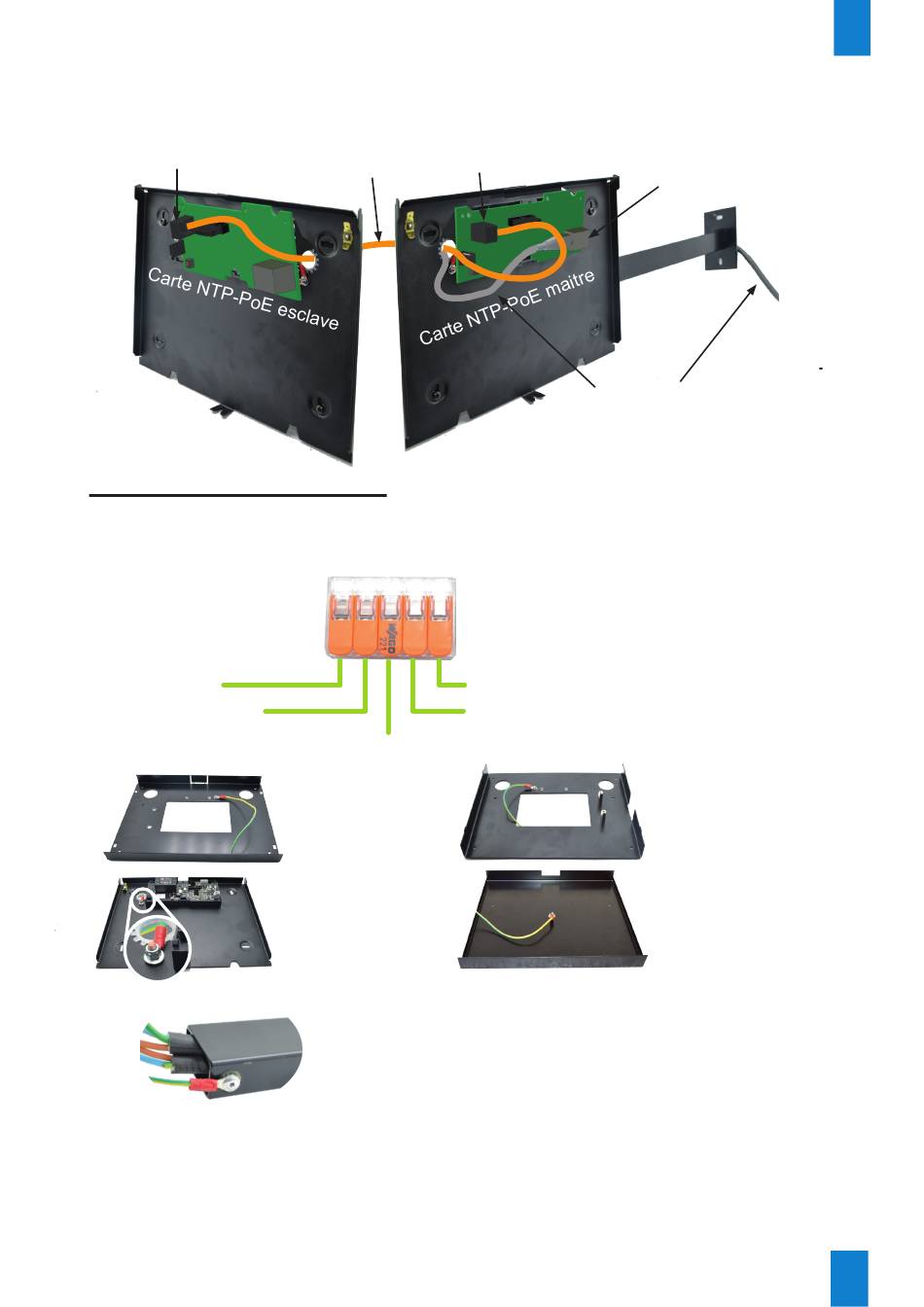

3.1.2 Double Face :

Connecter le câble Ethernet du réseau client sur la prise RJ45 de la carte de l'horloge maître.
Connecter le câble RJ12 fourni sur les prises RJ12 de le carte horloge maître et de la carte
horloge esclave.
connecteur RJ12

3.2 Horloges 100-240VAC

3.2.1 Simple face :

3.2.1.1 Raccordement à la terre
Terre du faisceau principal
(câblage client)
Terre à connecter sur la
potence
*Note : Fixer une cosse
3.2.1.2 Branchement alimentation et synchronisation
Les branchements de l'alimentation et de la synchronisation sont à réaliser directement à partir
du faisceau principal de l'installation.
connecteur RJ12
câble RJ12
Terre à connecter sur le support de l'horloge 1
Flanc 1 du support
Support horloge 1
(ex. Style 10)
*ATTENTION : dans le cas où la potence serait raccourcie,
il est obligatoire de déplacer la terre afin de la connecter
sur la potence.
A des fins esthétiques, refixer la terre proche de la découpe
afin de masquer la cosse par l'horloge.
connecteur RJ45
câble Ethernet client
Terre à fixer sur le flanc 1 du support
Terre à fixer sur le flanc 2 du support
Flanc 2 du support
Carter arrière
(simple face uniquement)
