Schritt 2: Verschluss des Trägers
1) Das Versorgungs- und das Synchronisationskabel (bei Uhr(en) mit Netzanschluss) in das Trägerrohr
einführen. Dieses Kabel kommt von der Installation des Kunden (nicht von Bodet geliefert).
2) Den Trägerarm an der Wand befestigen (siehe Seite 16 für die Befestigungsabstände der Basis).

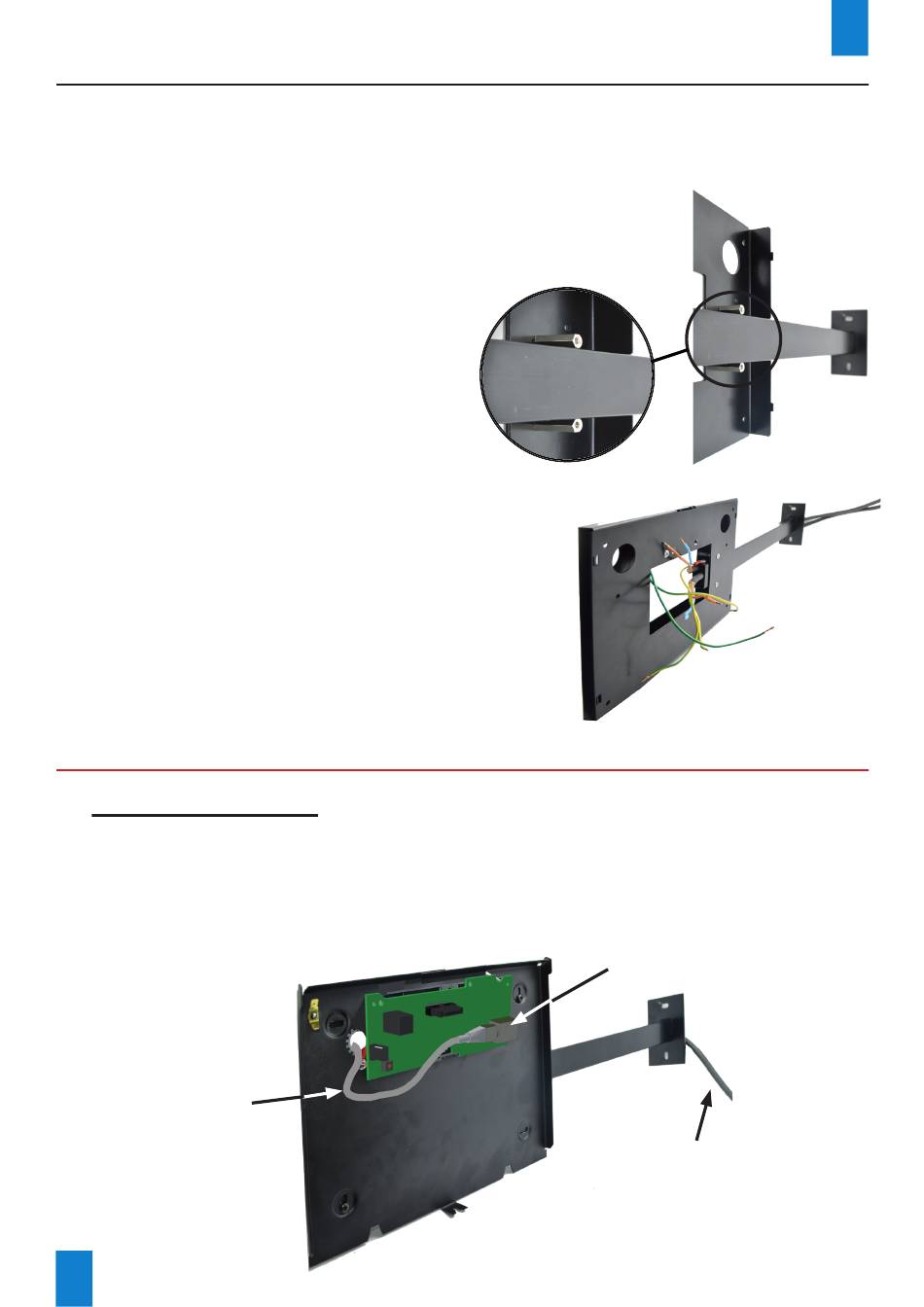

3) Auf einer der beiden Seiten des Trägers die
Säulen mit den Schrauben (Art.-Nr.: 601070) in
den Löchern
gegenüberliegenden Seite befestigen.
Beispiel der Trägerplatine für
Fahnenmontage (Ausleger):
HINWEIS: DARAUF ACHTEN, DIE SÄULEN
FLACH
AUSLEGERARM AUFZUSETZEN.
4) Die Seitenteile 1 und 2 des Trägers befestigen.
Mit den beiden gelieferten Schrauben das zweite
Seitenteil in den Säulen auf dem ersten Seitenteil
festschrauben.
Schritt 3: elektrischen Anschlüsse
3.1 NTP-PoE Uhren

3.1.1 Einseitig

Das Ethernetkabel des Netzwerks des Kunden an den RJ45-Stecker der Synchronisationskarte
anschließen
Câble Ethernet client
22
auf der dem Ausschnitt
UND PARALLEL ZUM
Connecteur RJ45
Câble Ethernet client
