3.1.2 Beidseitig

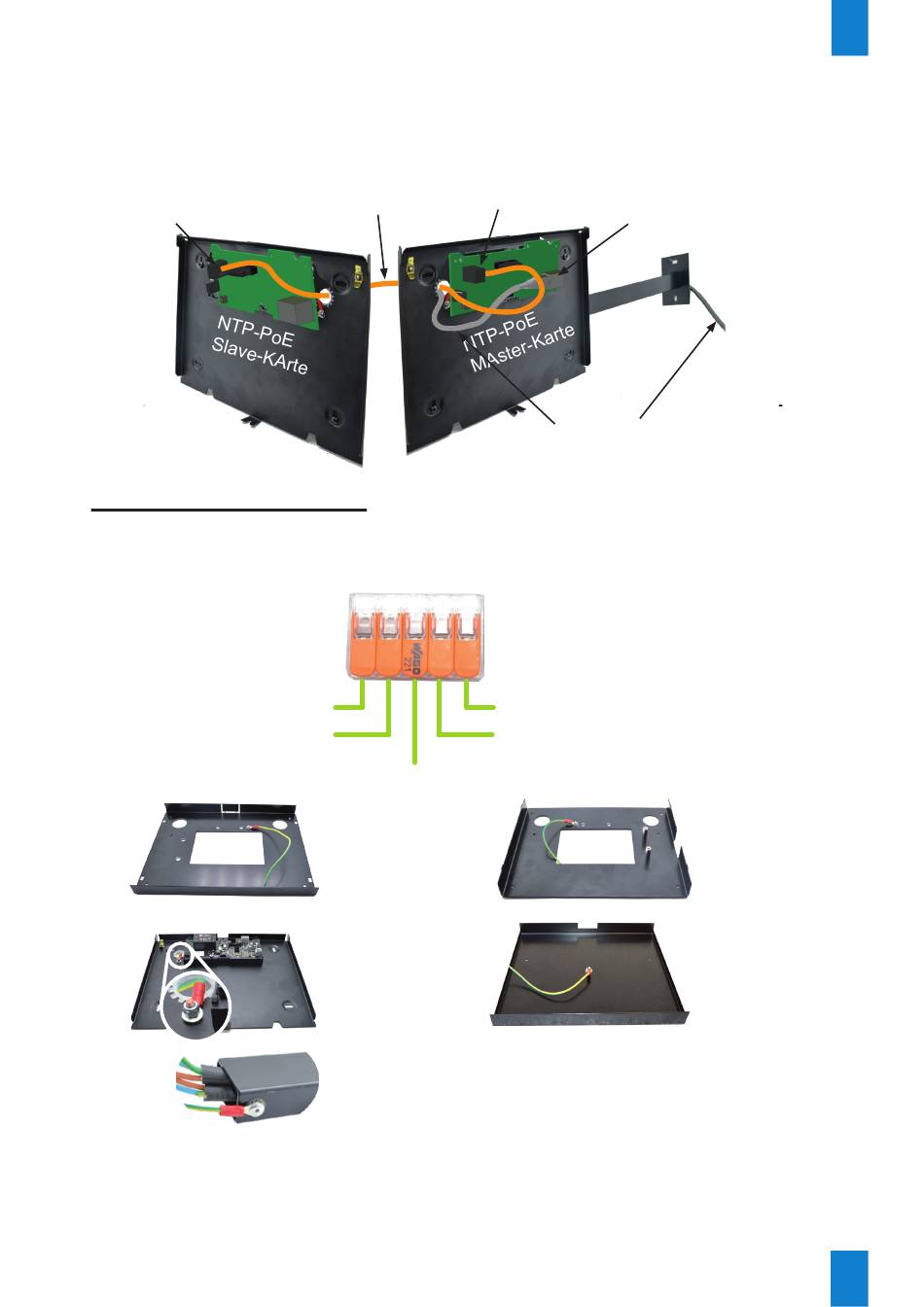

Das Ethernetkabel des Netzwerks des Kunden an den RJ45-Stecker der Karte der Master-Uhr
anschließen
Das mitgelieferte RJ12-Kabel an die RJ12-Stecker der Karten der Master- und Slave-Uhren
anschliessen
RJ12-Stecker

3.2 Uhren 100-240 VAC

3.2.1 Einseitig

3.2.1.1 Erdung
Erdleiter des Hauptkabels
(Verkabelung des Kunden)
Am Auslegerarm
anzuschließende Erdung*
Hinweis: Einen Kabelschuh
anbringen
3.2.1.2 Stromversorgung und Synchronisation
Die Anschlüsse sollen mit den bereits bestehenden Kabeln (Anlage des Kunden) vorgenommen
werden.
RJ12-Stecker
RJ12-Kabel
Am Träger von Uhr 1 anzuschließende Erdung
Seitenteil 1 des Trägers
Träger von Uhr 1
(Beispiel: Style 10)
*ACHTUNG: Sollte der Trägerarm verkürzt werden, so ist der Erdungsanschluss
zu verschieben, um auf dem Trägerarm zu erfolgen. Aus Gründen der Ästhetik
sollte die Erdung nahe des Ausschnitts erfolgen, so dass der Kabelschuh durch
die Uhr verdeckt wird
RJ45-Stecker
Ethernet-Kabel
Kunden (client)
Auf dem Seitenteil 1 des Trägers
anzuschließende Erdung
Auf dem Seitenteil 2 des Trägers
anzuschließende Erdung
DE
Seitenteil 2 des Trägers
Rückseitenverkleidung
(nur für einseitig)
