Traduzione delle istruzioni per l'uso
IT
originali Microfresatrice MF 70
Gentile cliente!
Con l'acquisto della fresatrice PROXXON MICRO MF 70
avete scelto un prodotto preciso, di alta qualità. La fresatrice
PROXXON MICRO MF 70 è equipaggiata con un ottimo
tavolo MICRO a coordinate KT 70. In tal modo è possibile
eseguire piccoli lavori di fresatura in metallo, in materiali sin-
tetici, oppure in legno, di estrema precisione. Per un uso
corretto e sicuro della fresatrice e degli accessori con essa
forniti, prima dell'utilizzo, leggere con cura le norme di sicu-
rezza e le istruzioni per l'uso accluse.

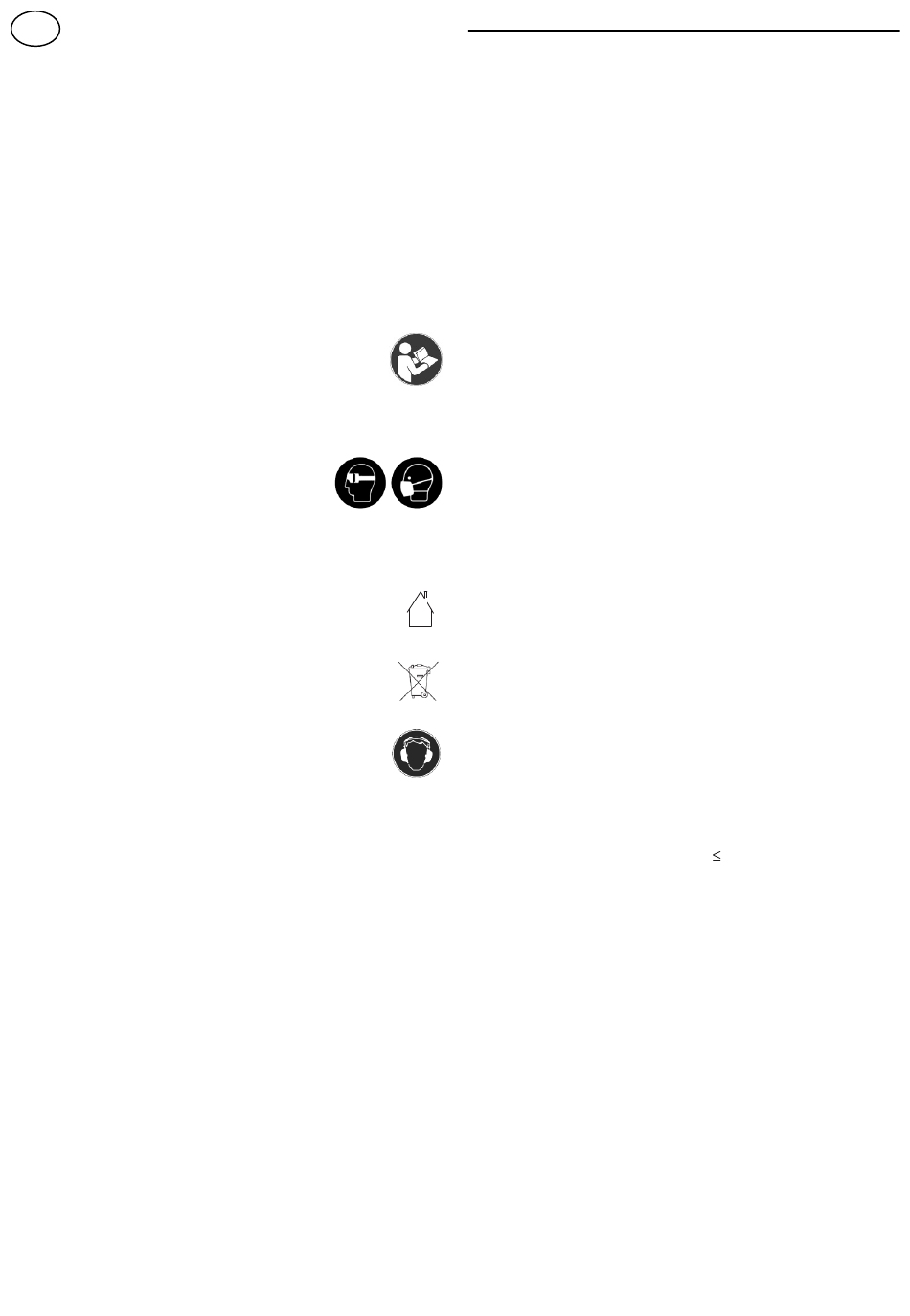

ATTENZIONE!
Le seguenti istruzioni sono da leggere molto atten-
tamente. Errori nel rispettare le seguenti istruzioni
possono causare scossa elettrica, incendi e/o ferite gravi.
CONSERVARE CON CURA QUESTE ISTRUZIONI.
Pericolo di lesioni!
Non lavorare senza indossare una masche-
rina di protezione delle viene respiratorie e
delle lenti di protezione. Alcune polveri hanno un effetto
nocivo per la salute! È vietato trattare materiali a base di
amianto!
Conservare solo in ambienti asciutti
Non smaltire questo apparecchio
insieme ai rifiuti domestici!
Durante il lavoro il livello sonoro può anche
superare 85 dB(A). Portare una cuccia di
protezione per l'udito!
Panoramica complessiva (fig. 1):
1. Interruttore di accensione/spegnimento
2. Dispositivo di regolazione del numero di giri
3. Scala per direzione Z
4. Copertura dell'albero
5. Piano portapezzo KT 70 (210 mm x 70 mm)
6. Carrello
7. Foro per il fissaggio del piede
8. Viti di registro
9. Staffe di serraggio
10. Vite di arresto
11. Tabella per le velocità dell'albero
12. Pinze di serraggio
13. Volantino per direzione X
14. Anello graduato per direzione X
15. Volantino per direzione Y
16. Anello graduato per direzione Y
17. Volantino per direzione Z
18. Anello graduato per direzione Z
19. Scala mobile per direzione X
20. Piastra di base
21. Proteggitrucioli
22. Chiave

Descrizione della macchina

La fresatrice PROXXON MICRO MF 70 è la macchina ideale
per tutti i lavori di fresatura di estrema precisione sui metalli
(ghisa, acciaio, ottone, alluminio), sulla plastica oppure sul
legno.
Oltre all'estrema velocità dell'albero compresa tra 5.000 e
20.000 giri/min, che consente l'impiego del diametro più
piccolo della fresa, e oltre al tavolo MICRO a coordinate
KT 70, avrete tutti i presupposti per poter eseguire lavori
precisi e puliti.
L'attrezzatura di base comprende:
– Albero portafrese con montante Z e piede stabile
– Blocco pinze di serraggio con pinze di serraggio
(Ø 1,0; 1,5; 2,0, 2,4; 3,0 e 3,2 mm)
– Tavolo a croce MICRO con coordinate KT 70 completo
– Kit staffe di serraggio con materiale di fissaggio
– Viti di fissaggio per il tavolo MICRO a coordinate KT 70
– Utensili
– Istruzioni per l'uso e norme di sicurezza
Dati tecnici:
Tensione:
Potenza:
Numero di giri dell'albero
Corsa di regolazione verticale
Corsa di regolazione trasversale 134 mm
Corsa di regolazione
longitudinale
Dimensioni del tavolo
Anelli graduati
Dimensioni delle scanalature a T 12 x 6 x 5 mm
Distanza delle scanalature a T
Superficie di appoggio
Altezza complessiva
Peso
Sviluppo dei rumori
Vibrazioni
Imprecisione generale di misura K=3 dB
Informazioni sulla rumorosità e sulla vibrazione
Si prega di considerare che in particolare le misurazioni del
livello di rumorosità e delle vibrazioni sono stati eseguiti con
utensili Proxxon. In caso di utilizzo di marchi diversi, non
possiamo garantire il rispetto di quanto riportato!
Le informazioni sulle vibrazioni e la rumorosità sono state
rilevate in conformità con le procedure di misurazione stan-
dardizzate e prescritte dalle normative e possono essere uti-
lizzate per il confronto di apparecchi elettrici e di utensili.
Questi valori consentono anche una valutazione preliminare
delle sollecitazioni causate dalle vibrazioni ed il rumore.
230 Volt, 50/60Hz
100 Watt
6.000 -20.000 giri/min
83 mm
46 mm
200 x 70 mm
1 giro = 1 mm
1 graduazione = 0,05 mm
25 mm
130 x 225 mm
340 mm
circa 7 kg
70 dB(A)
2.5 m/s 2
- 13 -
