高速切割机

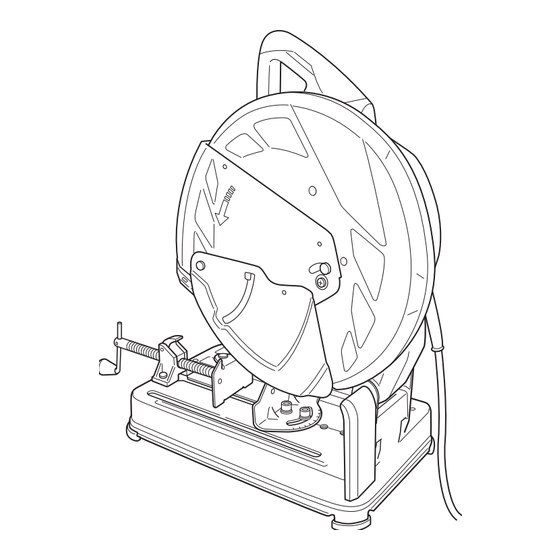

Cut-Off Machine
CC 14ST
保留备用
Keep for future reference
使用说明书
Handling instructions

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the CC 14ST and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for HIKOKI CC 14ST

Summary of Contents for HIKOKI CC 14ST

  • Page 1 高速切割机 Cut-Off Machine CC 14ST 保留备用 Keep for future reference 使用说明书 Handling instructions...
  • Page 2 中文 目次 作业之前.............5 作业上的一般注意事项.......2 切割顺序.............6 使用高速切割机前的注意事项....3 切割轮的装卸...........7 符号...............4 操作方法.............8 部件名称.............4 维护和检查.............10 规格...............5 维修零部件一览表........11 标准附件.............5 用途...............5 作业上的一般注意事项 警告！ 当使用电动工具时，为了减少造成火灾、电击和人身伤害，必须时刻遵守基本 注意事项，以及下述操作注意事项。 在操作本机之前，请通读本说明书，并予以妥善保管。 安全操作注意事项∶ 1. 工作埸所应打扫干净，清理妥当，杂乱无章将导致事故。 2. 确保妥适的作业环境。电动工具不可任其风吹雨打。不得在潮湿的地方作业。 工作埸所需保持充分的亮度。请勿在有可能造成火灾或爆炸的地方使用电动 工具。 3. 谨防触电事故。应避免身体同大地或接地表面不可让访客触摸电动工具或延 伸线缆接触（例如∶管道、散热器、炉灶、冰箱等） 4. 不可让孩童靠近工作埸所。与作业无关的访客也必须保持安全距离。 5. 不使用的电动工具应存放到干燥而孩童伸手不及的高处，并加锁保管。 6. 不得使劲用力推压。电动工具需按设计条件才能有效而安全地工作，绝不可 勉强。 7. 妥选使用工具。不可用小型工具或附件去干重活。不可用于规定外的作业。 举例说，用圆锯进持伐木打枝或原木锯切作业。 8.
  • Page 3 中文 12. 作业以安全第一为原则。工件要用夹具或台钳卡紧。这样做，比用手按压更 为可靠，也能够让双手专心操作。 13. 作业时脚步要站稳，身体姿势要保持平衡。 14. 工具应维护妥善，经常保持锋利、清洁才能充分发挥性能，落实作业安全的 要求。应按规定加注润滑脂、更换附件。线缆应定期检查，如发现损伤应即 委托专业性的服务单位加以修复。延伸电缆如有损伤应予更换。手柄要保持 干燥，并防止沾附油脂类。 15. 不使用时，维修前以及更换附件（如∶刀具、钻头、锯具等）之前，都必须 拆卸电源插头才行。 16. 开动前务必把调整用键和扳手类拆除下来。这一点与安全有关。应养成习惯， 严格遵守。 17. 谨防误开动。插头一插上电源插座，指头就不可随便接触电源开关。插接电 源之前，应先确认∶开关是否切断。 18. 屋外延伸线缆的使用，屋外作业时，必须使用专用的延伸线缆。 19. 保持高度警觉，充分掌握情况，以正常的判断力从事作业。疲惫时切不可开 动电动工具。 20. 检查损坏部件。在继续使用电动工具之前，应详细检查各部零件以及防护装 置有无损坏，以便判断具能否正常工作，能否发挥正常效能。检查转动部份 的对准、空转、各零件有无异常，安装是否妥善以及其它足以给工作带来不 良影响的情况。如防护以及其它零件损伤了。除非本说明已有记载否则应即 委托服务中心进行妥善修理或更换。开关一发现缺陷，应即委托服务中心加 以更换。如开关不能正常地接通或切断，绝不可使用该电动工具。 21. 警告 使用非本说明书中的推荐的附件可能有发生人身损害的危险。 22. 本工具必须委托有资格的维修人员进行维修。本电动工具满足相关的安全要 求。维修必须由专业人员使用纯正配件来进行。否则有可能会给用户造人身 损害。 使用高速切割机前的注意事项 1.
  • Page 4 中文 9. 切实按照厂家指示安装切割轮。 10. 切勿在没有防护的状态下使用本机。 11. 不要锯刀具。 12. 不要在爆炸性氛围和火花会引起火灾、爆炸等的氛围中使用本机。 符号 警告！ 如下所示的符号用于本机。使用前请务必理解其含意。 为降低伤害风险，用户必须阅读使用说明书 部件名称 把手 手提把手 下侧防护 装置 (A) 接合器 轮罩 下侧防护 装置 (B) 火花档槽 螺丝柄 六角条形扳手 锁链 夹具 (A) 夹具 (B) 把手 底座 开关 图 1 图 2...
  • Page 5 中文 规格 电压 220 V 输入功率 2200 W 被切割材料 的形状 A × B 最大切割尺 寸 * 95 mm× 切割角度 0° 130 mm 120 mm 137 mm 高度 × 宽度 200 mm 115 mm× 切割角度 45° 115 mm 104 mm 100 mm 104 mm 切割轮...
  • Page 6 中文 3. 延伸线缆 若作业场所移到离开电源的地点，应使用容量足够、装合适的延伸线缆，并 且要尽可能地短些。 4. 必须将切割机安装在平坦的地方，并使其保持稳固状态。为防止在操作时发 生触电事故，出厂前已对切割机进行了严格检查。 5. 运输时，因本工具的可动部分被用锁链张力固定住，因此，请轻按开关柄， 从锁链钩上卸下锁链。 6. 必须确认所有切割轮都处于良好状态，必须无刮伤、无裂缝。 7. 虽然夹紧螺母在出厂前已被拧紧，但为了安全请重新将其拧紧。 8. 保护罩 (轮罩) 能预防事故发生，例如能防止破裂的切割轮飞散。虽然固定 螺丝在出厂前已被拧紧，但为了安全请重新将其拧紧。 9. 更换切割轮时，必须确认所更换的切割轮的设计圆周速度是否在 4800 m /min 以上。 10. 必须确认用于拧紧或拆卸切割轮的条形扳手确实没留在切割机上。 11. 检查工件是否被适当支撑住。 必须用夹具将材料固定住。否则，在作业期间材料松弛或切割轮破损的话会 引起严重事故。 12. 使用前应切实正确安装和紧固研磨轮，并在安全的场所在空载状态下运转本 机 30 秒钟，如果发现剧烈震动或其它问题请立即停下。在这种情况下，请 检查本机，确定原因。 13. 请旋转切割轮，检查其表面上的缺陷。缺陷严重时，会造成切割轮移位。 14.
  • Page 7 中文 注意！ 用力按把手并不能加快切割速度。相反，过分用力按把手会给马达增加不必 要的负担并降低切割能力。完成作业后，必须关掉开关并将电源插头从插座 上拔出。 切割轮的装卸 1. 拆卸切割轮 (图 3 和 4) 止动销 箔垫圈孔 止动器 (1) 提起下侧防护装置 (A) 和下侧防 10 mm 螺栓 护装置 (B)。按下止动销，使其与 六角条形扳手 箔垫圈相接触。转动砂轮，将止 动销穿过箔垫圈上的孔，然后用 附带的六角扳手拆下 M10 螺栓。 切割轮 轮垫圈 (2) 卸下螺栓、垫圈 (A) 和轮垫圈并 图 3 拆下切割轮。(图 4) 套筒...
  • Page 8 中文 操作方法 1. 固定切割材料的步骤 (图 5 和 6) 夹具 (B) 夹具 (A) 如图 5 所示，将工件材料置于夹具 (A) 和夹具 (B) 之间，拉起接合器并按螺丝 长工件材料 柄以使夹具 (A) 轻轻接触到工件材料。 然后将接合器转下，转动螺丝柄将工 件材料牢牢地固定在正确位置。当切 割作业完成时，请转动螺丝柄两三次 工件材料 螺丝柄 以松开夹具 (A)，并卸下工件材料 (如 底座 图 6 所示)。 图 5 注意！ 夹具 (B) 夹具...
  • Page 9 中文 4. 切割长工件材料 (图 9) 开始作业前务必将长工件材料的两端放在与 底座高度相同的块上，以将其固定住。 长工件材料 5. 如何使用方块 (图 10) 切割轮的外径减小时，可在夹具 (A) 和 (B) 之间插入比被切割工件的尺寸稍小一些的方 块 块 底座 块，以便经济地使用切割轮。 图 9 6. 调节切割深度 (图 11) 切割轮的外径减小时，可改变止动螺栓的高 被切割工 夹具 (A) 度，以调节切割深度。调节方法为松开锁定 件的尺寸 螺母，并旋转止动螺栓。调节完后，请重新 夹具 (B) 拧紧锁定螺母以固定止动螺栓。 块 对有的材料可以去除碎片。 注意！ 方块的尺寸...
  • Page 10 电动机上的炭刷是一种消耗品，其磨耗程度一旦超 出了 “磨耗极限” ，电动机将发生障碍。因此，磨耗 了的炭刷应即更换新件。此外， 炭刷必需常保干净 6 mm 状态，这样才能在刷握里自由滑动。 18 mm 3. 检查安装螺钉 要经常检查安装螺钉是否紧固妥善。若发现螺钉松 图 14 了 ，应立即重新扭紧，否则会导致严重的事故。 4. 更换电源线 必须更换电源线时，应由HiKOKI公司授权的维修中心来更换，以避免安全危 险。 5. 润滑 请每月在下述润滑部添加一次机油，以延长切割机的使用寿命。 ○ 轴承旋转部 ○ 夹具旋转部 ○ 夹具 (A) 的滑道 6. 清洗 必须经常用布将机身上的切屑和灰尘擦掉。请小心不要用机油或水弄湿马达 部分。 7. 维修零部件一览表 注意！...
  • Page 11 中文 维修零部件一览表 18 19 60 57 35 36...
  • Page 12 中文 项目 项目 零件名称 数量 零件名称 数量 号 号 37 电枢 下侧防护装置 38 滚珠轴承 下侧防护装置 下侧防护衬垫 39 风扇导架 40 定子 下侧防护 橡胶衬垫 41 橡胶套筒 42 外罩 M5螺母 M5×10法兰螺丝 43 M5×55螺丝 44 噪声抑制器 子罩 45 开关 橡胶衬垫 10 M6×15法兰螺丝 46 D4×10自攻螺丝 47 钩...
  • Page 13 中文 项目 零件名称 数量 号 73 D10垫圈 74 M10螺母 75 M6×12螺丝 76 火花流道 77 夹具组 78 M8×30内六角螺栓 79 锁链 80 夹具螺母 81 滚销 82 D16扣环 83 可动夹具 84 夹具轴 85 D8垫圈 86 M10×20内六角螺栓 87 固定夹具 88 M10×45内六角螺栓 89 M10止动螺母 90 M6×12内六角螺栓...

  • Page 14: Table Of Contents

    English CONTENTS GENERAL OPERATIONAL PRECAUTIONS ..........14 PRECAUTIONS ON USING CUT-OFF MACHINE ........15 SYMBOL ....................... 16 NAME OF PARTS..................16 SPECIFICATIONS ..................17 STANDARD ACCESSORIES ............... 17 APPLICATIONS .................... 17 PRIOR TO OPERATION ................17 CUTTING PROCEDURES ................18 MOUNTING AND DISMOUNTING THE CUT-OFF WHEEL ......

  • Page 15: Precautions On Using Cut-Off Machine

    English 11. Do not abuse the cord. Never carry the tool by the cord or yank it to disconnect it from the receptacle. Keep the cord away from heat, oil and sharp edges. 12. Secure work. Use clamps or a vise to hold the work. It is safer than using your hand and it frees both hands to operate tool.

  • Page 16: Symbol

    English Ensure that the workpiece is free of foreign matter such as nails. Use only cutting wheels recommended by the manufacturer which have a marked speed equal to or greater than the speed marked on the nameplate of the machine. Abrasive wheels shall be stored and handled with care in accordance with manufacturer’s instructions.

  • Page 17: Specifications

    English SPECIFICATIONS Voltage 220 V Power input 2200 W Shape of material to be cut Max. cutting A × B dimensions* Cutting 95 mm × 130 mm 120 mm 137 mm Height × width angle 0° 200 mm Cutting 115 mm × 115 mm 104 mm 100 mm...

  • Page 18: Cutting Procedures

    English Power switch Ensure that the power switch is in the OFF position. If the plug is connected to a power receptacle while the power switch is in the ON position, the power tool will start operating immediately, which could cause a serious accident. Extension cord When the work area is removed from the power source, use an extension cord of suffi...

  • Page 19: Mounting And Dismounting The Cut-Off Wheel

    English Cutting Rotate the cut-off wheel, gently press down the handle, and bring the cut-off wheel close to the cutting material. When the cut-off wheel contacts the cutting material, gently press down the handle further and start cutting. When cutting (or designated slotting) is completed, raise the handle and restore it to its original position.

  • Page 20: How To Operate

    English HOW TO OPERATE Procedure for fi xing the cutting material Vise (B) Vise (A) (Fig. 5 and 6) Long workpiece Place the workpiece material between vise material (A) and vise (B), raise the clutch and push the screw handle to bring vise (A) lightly into contact with the workpiece material, as shown in Fig.
  • Page 21 English Cutting long workpiece materials (Fig.9) Make sure you place both ends of long workpiece materials on blocks that are the same height as the Long workpiece base to stabilize it prior to beginning work. material How to use square block (Fig. 10) When the cut-off...

  • Page 22: Maintenance And Inspection

    Failure to do so could result in serious hazard. Replacing supply cord If the replacement of the supply cord is necessary, this has to be done by HiKOKI Authorized Service Center in order to avoid a safety hazard. Lubrication Supply oil in the following oil supply points once a month so as to keep the machine workable for a long time.

  • Page 23: Service Parts List

    English SERVICE PARTS LIST 18 19 60 57 35 36...
  • Page 24 English Item Item Part Name Q’TY Part Name Q’TY LOWER GUARD SET 39 FAN GUIDE LOWER GUARD SET 40 STATOR LOWER GUARD PAD 41 RUBBER SLEEVE LOWER GUARD 42 HOUSING RUBBER PAD 43 M5×55 SCREW M5 NUT 44 NOISE SUPPRESSOR M5×10 FLANGE SCREW 45 SWITCH SUB COVER...
  • Page 25 English Item Part Name Q’TY 77 VISE SET 78 M8×30 HEX. SOKET BOLT 79 CHAIN 80 VISE NUT 81 ROLL PIN 82 D16 RETAINER RING 83 MOVING VISE 84 VISE SHAFT 85 D8 WASHER 86 M10×20 HEX. SOKET BOLT 87 FIXED VISE 88 M10×45 HEX.
  • Page 28 服务中心 工机商业(中国)有限公司 上海市闵行区浦江工业园区三鲁路3585号7幢3楼 高壹工机亚洲有限公司 香港新界荃湾青山道388号 中国染厂大厦11楼A-D室 编号：C99208824 A 发行日期：2018年6月 中国印刷...
