Home Decorators Collection EDENFIELD Series Use And Care Manual

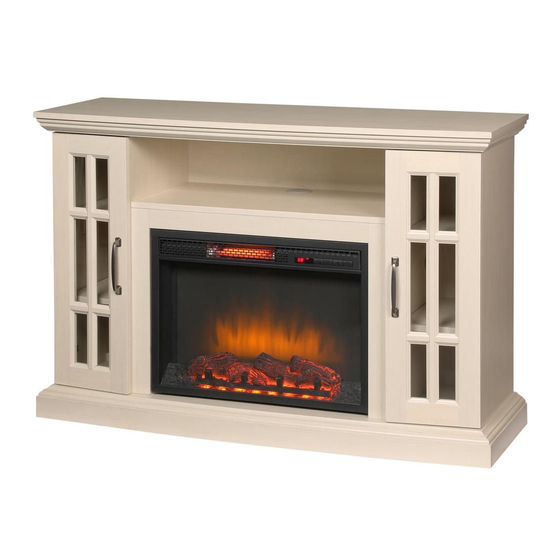

Electric fireplace media mantel
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Item
# 1003063516
# 1003063510
# 1003063513
EDENFIELD COLLECTION: ELECTRIC FIREPLACE MEDIA MANTEL
PLEASE READ THIS MANUAL BEFORE INSTALLING AND USING APPLIANCE
IF THE INFORMATION IN THIS MANUAL IS NOT FOLLOWED EXACTLY, AN ELECTRICAL SHOCK OR FIRE MAY RESULT
We appreciate the trust and confidence you have placed in Home Decorators Collection through the purchase of this Avondale Grove
collection electric fireplace media mantel. We strive to continually create quality products designed to enhance your home. Visit us online
to see our full line of products available for your home improvement needs. Thank you for choosing Home Decorators Collection!
USE AND CARE GUIDE
IMPORTANT INSTRUCTIONS
CAUSING PROPERTY DAMAGE, PERSONAL INJURY OR LOSS OF LIFE.
INSTALLER: Leave this manual with the appliance.
CONSUMER: Retain this manual for future reference.
Questions, problems, missing parts? Before returning to the store,
call Home Decorators Collection Customer Service
8 a.m. - 7 p.m., EST, Monday-Friday, 9 a.m. - 6 p.m., EST, Saturday
HOMEDEPOT.COM/HOMEDECORATORS
WARNING!
1-800-986-3460
THANK YOU
Model
# 239-118-165-Y
# 239-118-121-Y
# 239-118-48-Y
04-19-2018

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the EDENFIELD Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Home Decorators Collection EDENFIELD Series

Summary of Contents for Home Decorators Collection EDENFIELD Series

  • Page 1 THANK YOU We appreciate the trust and confidence you have placed in Home Decorators Collection through the purchase of this Avondale Grove collection electric fireplace media mantel. We strive to continually create quality products designed to enhance your home. Visit us online to see our full line of products available for your home improvement needs.

  • Page 2: Table Of Contents

    Table of Contents Table of Contents ........2 Package Contents .

  • Page 3: Pre-Assembly

    Pre-Assembly PLANNING ASSEMBLY Before you begin assembly, locate the instructions and hardware. Compare all parts with the Hardware Included and Package Contents lists. Be sure you have all the parts and can identify them. A helping hand is always good. Assemble your mantel with an adult assistant if possible.

  • Page 4: Package Contents

    Pre-Assembly (continued) PACKAGE CONTENTS Part Description Quantity Part Description Quantity Top Panel Cabinet Door Base Panel Side Back Panel Media Shelf Upper Back Panel Side Panel Top Trim Adjustable Shelf Left Trim Left Inside Panel Right Trim Right Inside Panel...

  • Page 5: Assembly

    Assembly Attaching the trim to side panels □ Locate the inside panels (F & G) and place on a soft surface to protect the finish. □ Attach the left trim (M) and right trim (N) to the inside panels by turning the bolts (AA) clockwise through the connector.
  • Page 6 Assembly (continued) Attaching the media shelf □ Insert four wood dowels (BB) into the unthreaded holes in the media shelf assembly (C). □ Line up the four wood dowels (BB) in the media shelf (C) with the unthreaded holes in the left and right inside panel (G &...
  • Page 7 Assembly (continued) Attaching the side panels □ Line up the connectors on the side panels (D) with holes on the base (B). □ Attach the left and right side panels (D) to the base assembly by inserting four bolts (AA) through the connector in the side panels and turning clockwise.
  • Page 8 Assembly (continued) Attaching the back panels □ Locate the back panels (J & K) and line them up to the back of the media console with the finished side facing in. □ Insert and tighten thirty-two screws (DD) to attach the back panels (J &...
  • Page 9 Assembly (continued) Attaching the doors □ Line up the hinges in the left and right doors (H) with the hinge plates in the left and right side panels. □ Tighten the screws to attach the hinges to the hinge plates. Do not strip the screws by overtightening. Attaching the knobs □...
  • Page 10 Assembly (continued) Installing the shelves □ Locate the four shelves (E) and place them on a soft surface to protect the finish. □ Insert the sixteen shelf pins (FF) into the interior of the side panels (D, F & G). Be sure to insert the pins parallel to one another to ensure the shelves (E) are level.

  • Page 11: Care And Cleaning

    Care & Cleaning □ Always turn the heater OFF and unplug the power cord from the outlet before cleaning. □ Cleaning of the control panel, located in the upper right-hand corner of the fireplace behind the sliding control panel cover, is to be done only using a soft cloth, slightly dampened in water (if needed, a small amount of dish soap can be added to the water) and dried using a clean, dry soft cloth.
  • Page 12 Service Parts (continued) Part Description Quantity Part Number Part Number Part Number 23-118-165-Y 23-118-121-Y 23-118-48-Y Aged White Finish Burnished Walnut Finish Espresso Finish Top Panel 20-01-060 20-01-073 20-01-086 Base Panel 20-01-061 20-01-074 20-01-087 Media Shelf 20-01-062 20-01-075 20-01-088 Side Panel 20-01-063 20-01-076 20-01-089...

  • Page 13: Troubleshooting

    Troubleshooting If you have any questions regarding the product, please call Home Depot Customer Service, 1-800-986-3460, 8 a.m. – 7 p.m. EST, Monday – Friday, 9 a.m. - 6 p.m., EST, Saturday. Problem Possible Cause Solution □ The fireplace is not plugged in. □...
  • Page 14 Questions, problems, missing parts? Before returning to the store, call Home Decorators Collection Customer Service 8 a.m. - 7 p.m., EST, Monday-Friday, 9 a.m. - 6 p.m., EST, Saturday 1-800-986-3460 HOMEDEPOT.COM/HOMEDECORATORS Retain this manual for future use. Manufactured by: GHP Group, Inc. • 6440 W. Howard St. • Niles, IL 60714-3302...
  • Page 15 GRACIAS Apreciamos la confianza depositada en Home Decorators Collection por medio de la compra de esta chimenea eléctrica con repisa. Nos esforzamos para crear continuamente productos de calidad diseñados para mejorar su hogar. Visítenos en internet para ver nuestra línea...

  • Page 16: Tabla De Contenido

    Tabla de contenido Tabla de contenido ....... . . 16 Contenido del paquete .

  • Page 17: Pre-Ensamblaje

    Pre-ensamblaje PLANIFICACION DEL ENSAMBLAJE Antes de iniciar el ensamblaje localice las instrucciones y las piezas. Compare todas las piezas con la lista de piezas incluidas y contenido del embalaje. Asegúrese de tener todas las piezas y de que pueda identificarlas. Siempre es bueno contar con ayuda. Ensámblelo con asistencia de una persona adulta si es posible.

  • Page 18: Contenido Del Paquete

    Pre-ensamblaje (continuación) CONTENIDO DEL PAQUETE Pieza Descripción Cantidad Pieza Descripción Cantidad Panel superior Puerta del mueble Panel de base Panel trasero lateral Repisa multimedia Panel trasero superior Panel lateral Moldura superior Repisa ajustable Moldura izquierdo Panel interior izquierdo Moldura derecho Panel interior derecho...

  • Page 19: Ensamblaje

    Ensamblaje Colocación de las molduras en los paneles laterales □ Localice los paneles interiores (F y G) y colóquelos sobre una superficie suave para proteger el acabado. □ Fije la moldura izquierda (M) y la moldura derecha (N) a los paneles interiores girando los tornillos (AA) en el sentido de las agujas del reloj a través del conector.
  • Page 20 Ensamblaje (continuación) Colocación de la repisa multimedia □ Inserte cuatro clavijas de madera (BB) dentro de los orificios sin rosca en la repisa multimedia (C). □ Alinee las cuatro clavijas de madera (BB) en la repisa multimedia (C) con los orificios sin rosca en los paneles interiores izquierdo y derecho (G y F).
  • Page 21 Ensamblaje (continuación) Colocación de los paneles laterales □ Alinee los conectores en los paneles laterales (D) con los orificios en la base (B). □ Fije los paneles laterales izquierdo y derecho (D) al ensamblaje de la base insertando cuatro tornillos (AA) a través de los conectores en los paneles laterales y girando en el sentido de las agujas del reloj.
  • Page 22 Ensamblaje (continuación) Colocación de los paneles traseros □ Localice los paneles traseros (K y J) y alinéelos a la parte trasera de la consola multimedia con la cara con acabado mirando hacia adentro. □ Inserte y apriete treinta y dos tornillos (DD) para fijar los paneles laterales (J y K) a la consola multimedia.
  • Page 23 Ensamblaje (continuación) Colocación de las puertas □ Alinee las bisagras en las puertas izquierda y derecha (H) con las placas de bisagra en los paneles laterales izquierdo y derecho. □ Apriete los tornillos para fijar las bisagras a las placas de bisagra. No dañe los tornillos apretándolos demasiado.
  • Page 24 Ensamblaje (continuación) Instalación de las repisas □ Localice las cuatro repisas (E) y colóquelas sobre una superficie suave para proteger el acabado. □ Inserte dieciséis clavijas para estantes (FF) en la cara interior de los paneles laterales (D, F y G). Asegúrese de insertar las clavijas paralelas entre sí...

  • Page 25: Cuidado Y Limpieza

    Cuidado y limpieza □ Siempre apague el calefactor y desconecte el cable eléctrico del tomacorriente antes de limpiarlo. □ La limpieza del panel de control, localizado en la esquina superior derecha de la chimenea, debe hacerse usando solamente un paño suave, ligeramente humedecido en agua (de ser necesario, se puede agregar una pequeña cantidad de jabón de platos al agua) y secarse usando un paño suave limpio y seco.
  • Page 26 Piezas de servicio (continuación) Pieza Descripción Cant. Pieza Pieza Pieza 23-118-165-Y 23-118-121-Y 23-118-48-Y Acabado blanco envejecido Acabado nogal bruñido Acabado espresso Panel superior 20-01-060 20-01-073 20-01-086 Panel de base 20-01-061 20-01-074 20-01-087 Repisa multimedia 20-01-062 20-01-075 20-01-088 Panel lateral 20-01-063 20-01-076 20-01-089 Repisa ajustable...

  • Page 27: Resolución De Fallas

    Resolución de fallas Si tiene preguntas respecto al producto, llame a Servicio al Cliente de Home Decorators al 1-800-986-3460, 8 a.m. - 7 p.m., Hora del Este de lunes a viernes, 9 a.m. - 6 p.m., Hora del Este de Sábado Problema Causa posible Solution...
  • Page 28 ¿Preguntas, problemas o partes faltantes? Antes de regresar a la tienda, llame al servicio de atención al cliente de Home Decorators Collection 8 a.m. - 7 p.m., Hora del Este de lunes a viernes, 9 a.m. - 6 p.m., Hora del Este de Sábado 1-800-986-3460 HOMEDEPOT.COM/HOMEDECORATORS...

This manual is also suitable for:

Edenfield 239-118-165-yEdenfield 239-118-121-yEdenfield 239-118-48-y
