MOUNTING INSTRUCTIONS GOLF IV

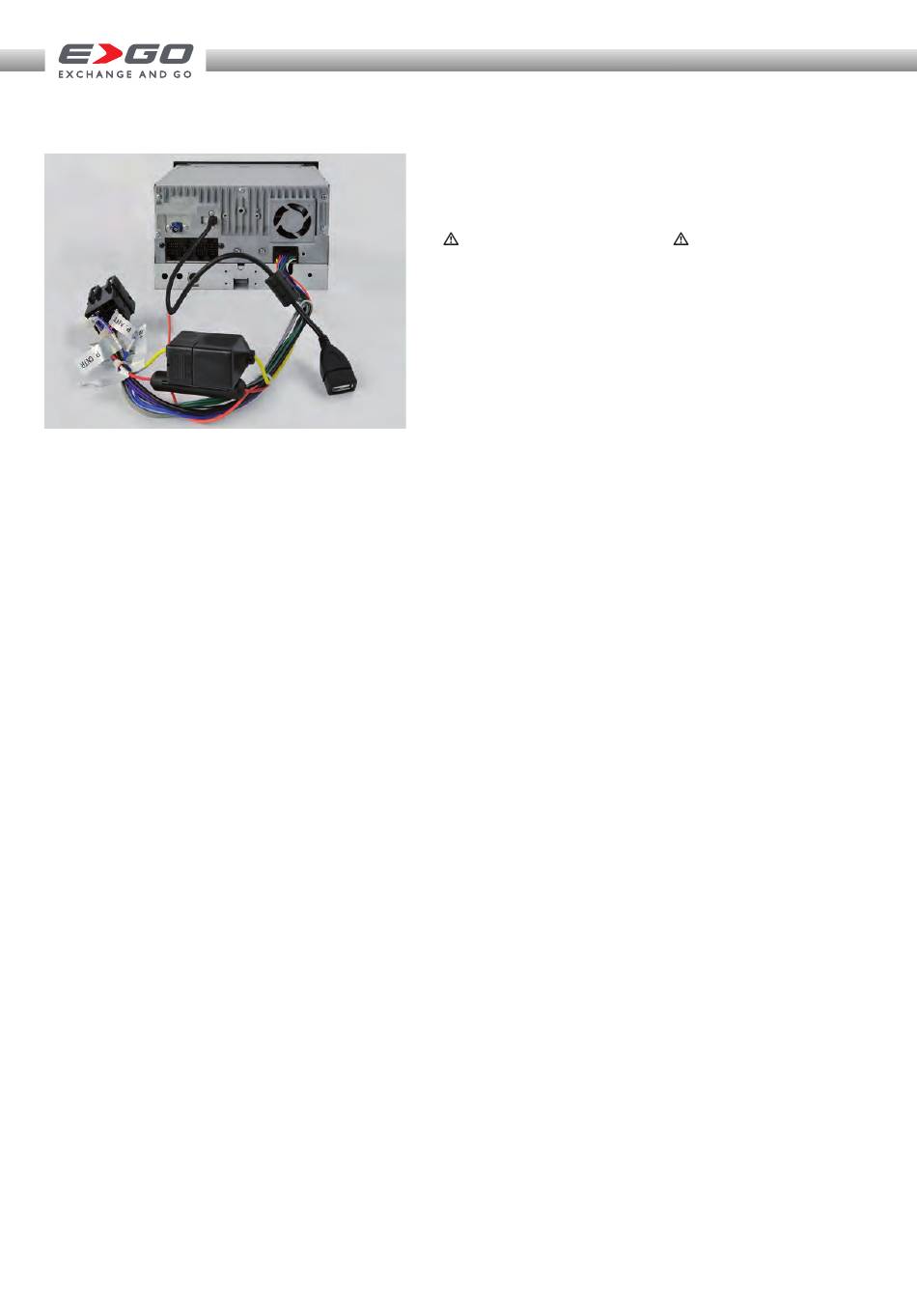

Übersicht Anschlüsse:
Das Hauptanschlusskabel wird, wie
im Anschlussdiagramm aufgelistet,
angeschlossen.

BITTE BEACHTEN

Anschluss Parking-Kabel
Das Kabel „Parking" muss an einen
Handbremsenkontakt angeschlossen
werden, so dass dieses gegen Masse
(GND) geschaltet ist, wenn die
Handbremse angeschlossen ist.
Beachten Sie, dass es in den EU
Ländern per Gesetz verboten ist,
während der Fahrt Videos oder
Bilddateien anzuschauen.
Anschluss Reverse-Kabel
Das Kabel „Reverse" muss an einen
Rücklichtkontakt angeschlossen
werden, so dass dieses gegen 12 V
geschaltet ist, wenn der Rückwärtsgang
eingelegt wird.
Anschluss IR-IN-Kabel
Das Kabel „IR-In" muss an einen
entsprechenden Ausgang eines CAN/
Stalk Interfaces angeschlossen werden,
um eine Kommunikation zwischen der
Lenkradfernbedienung und dem
ZE-NC2041D zu gewährleisten.

Connections Overview:

Connect the main wire harness as
shown in the electrical connections
overview.
PLEASE NOTE
Connection of Parking Cable
Do connect the cable "Parking" to a
terminal of your handbrake which does
ground the cable when handbrake is
engaged. Note, it is illegal to watch
videos while driving. Pay attention
to the fact, that local laws of your
country may prohibit to watch videos or
pictures on your device while you are
driving.
Connection of Reverse Cable
Do connect the cable "Reverse" to a
terminal of your tail light which does
supply 12 V when reverse gear is
engaged.
Connection of IR-IN Cable
Do connect the cable "IR-In" to the
respective output of your CAN/Stalk
interface to use your steering wheel
control.
