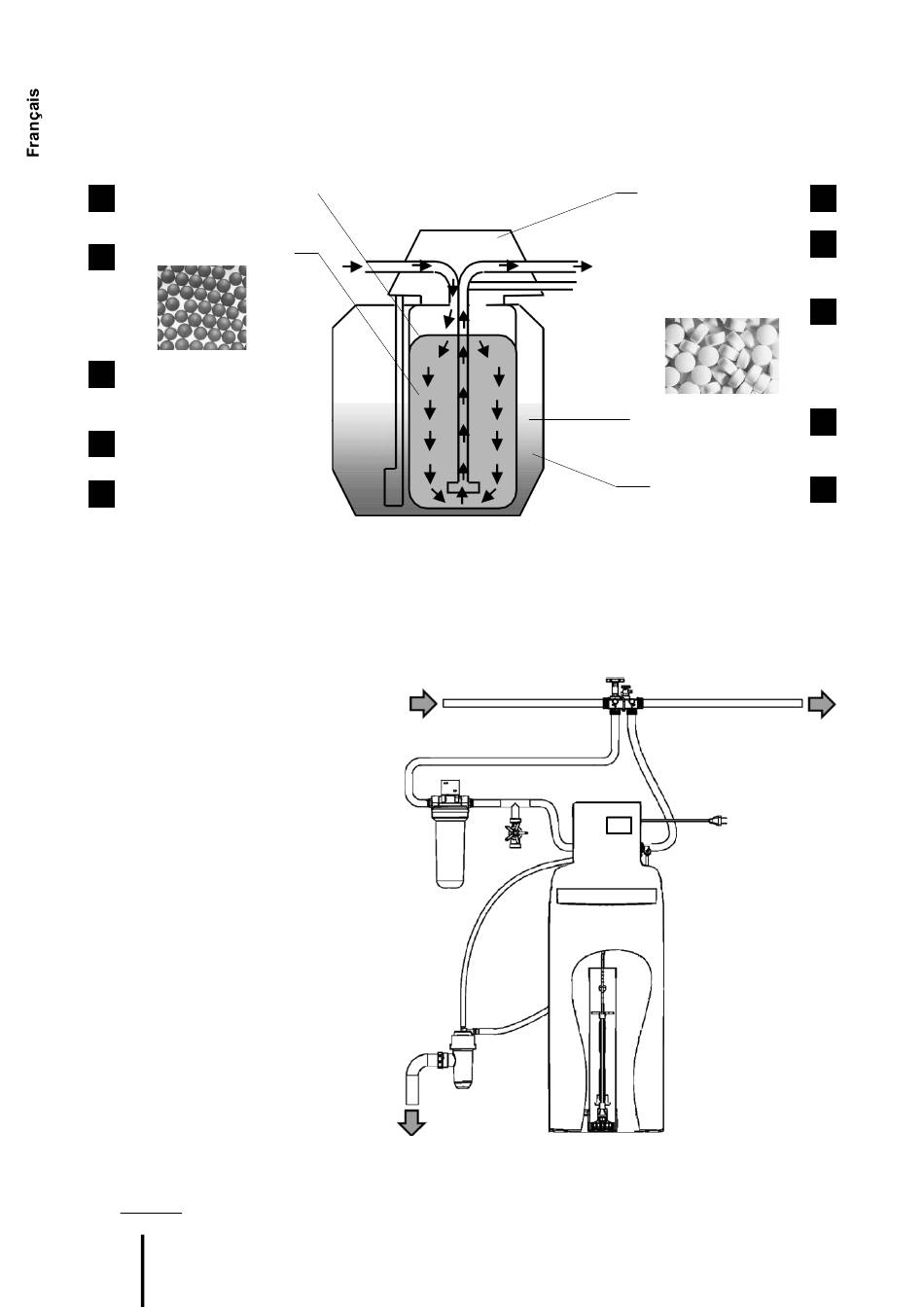

PRINCIPE DE FONCTIONNEMENT D'UN ADOUCISSEUR

Le fonctionnement d'un adoucisseur suit le schéma suivant :
Dans sa colonne de traitement
1
la résine d'adoucissement
2
capte les ions calcium et
3
magnésium, responsables de
la dureté,
en échange d'ions sodium.
4
Avant qu'il n'y ait plus
5
d'échange possible,
INSTALLATION – VUE D'ENSEMBLE
L'installation de l'adoucisseur met en œuvre les éléments listés et représentés ci-dessous. Se reporter
au feuillet Contenu du colis qui précise lesquels sont fournis avec votre appareil.
1. Adoucisseur
2. Coffret de commande
3. Bac à sel
4. Trappe à sel
5. Régulateur à saumure
6. Alimentation électrique
7. Préfi ltre
8. Tuyau d'évacuation
9. Tube d'aspiration de saumure
10. Trop-plein de bac à sel
11. Siphon
12. By-pass
13. Flexibles entrée / sortie
14. Piquage jardin
Il incombe à l'installateur de s'assurer que l'installation n'engendre pas de coups de béliers pouvant
nuire au bon fonctionnement de l'appareil. Il est fortement recommandé de raccorder l'appareil avec
des fl exibles.
6 Notice technique ADOUCISSEUR A27-A6X - Manual SOFTENER A27-A6X code P0011144 - Rev 0 - 29/02/2016
Entrée d'eau
7
14
8
10
11
Égout
le module électronique
lance la régénération de
la résine
avec du sel régénérant
stocké dans le bac à sel
et mélangé à de l'eau
sous forme de saumure.
12
13
6
2
4
3
9 1
5
6
7
8
9
10
Sortie d'eau
