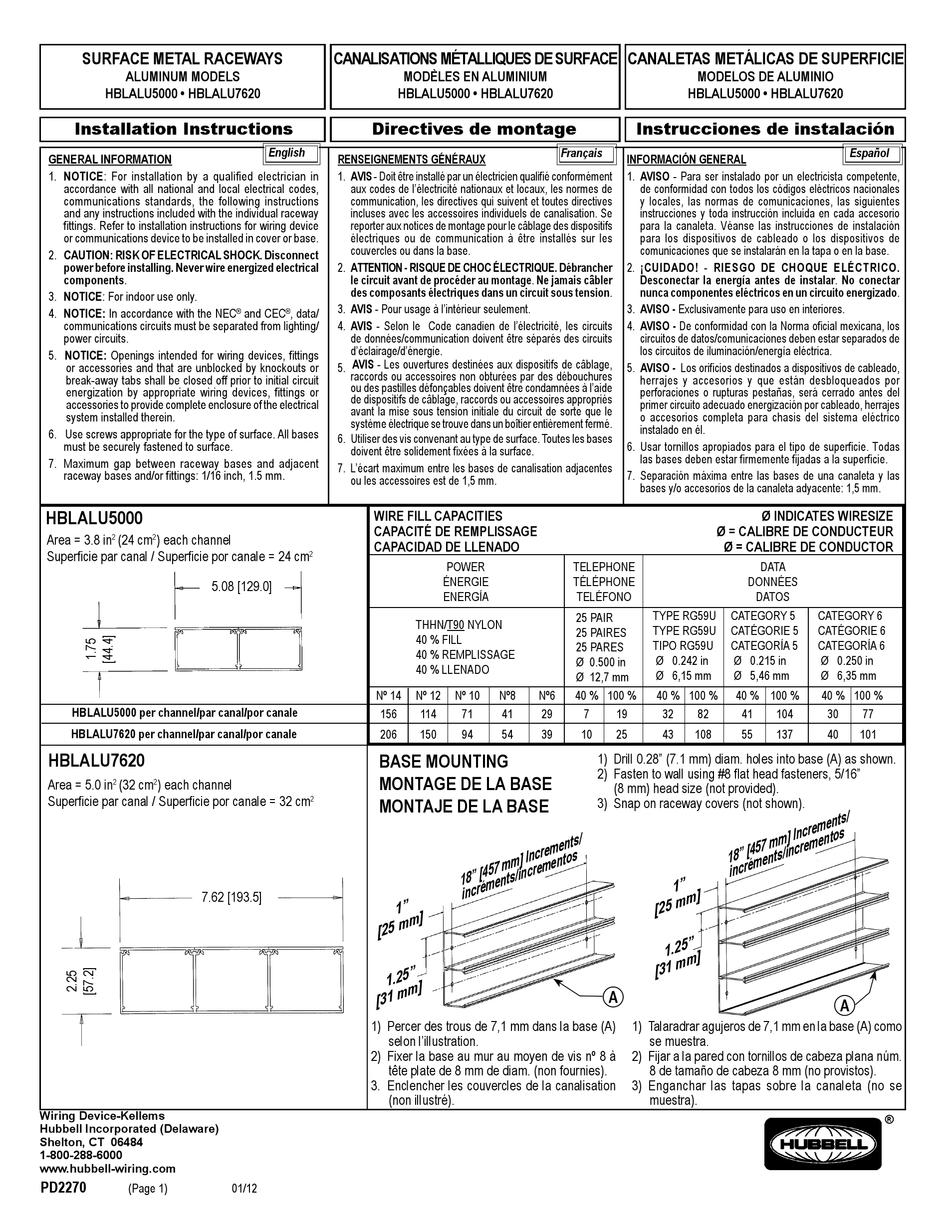

SURFACE METAL RACEWAYS
ALUMINUM MODELS
HBLALU5000 • HBLALU7620
Installation Instructions

GENERAL INFORMATION

1. NOTICE: For installation by a qualified electrician in
accordance with all national and local electrical codes,
communications standards, the following instructions
and any instructions included with the individual raceway
fi ttings. Refer to installation instructions for wiring device
or communications device to be installed in cover or base.
2. CAUTION: RISK OF ELECTRICAL SHOCK. Disconnect
power before installing. Never wire energized electrical
components.
3. NOTICE: For indoor use only.
4. NOTICE: In accordance with the NEC
communications circuits must be separated from lighting/
power circuits.
5. NOTICE: Openings intended for wiring devices, fi ttings
or accessories and that are unblocked by knockouts or
break-away tabs shall be closed off prior to initial circuit
energization by appropriate wiring devices, fi ttings or
accessories to provide complete enclosure of the electrical
system installed therein.
6. Use screws appropriate for the type of surface. All bases
must be securely fastened to surface.
7. Maximum gap between raceway bases and adjacent
raceway bases and/or fi ttings: 1/16 inch, 1.5 mm.
HBLALU5000
Area = 3.8 in 2 (24 cm 2 ) each channel
Superfi cie par canal / Superfi cie por canale = 24 cm
5.08 [129.0]
HBLALU5000 per channel/par canal/por canale
HBLALU7620 per channel/par canal/por canale
HBLALU7620
Area = 5.0 in 2 (32 cm 2 ) each channel
Superfi cie par canal / Superfi cie por canale = 32 cm
7.62 [193.5]
Wiring Device-Kellems
Hubbell Incorporated (Delaware)
Shelton, CT 06484
1-800-288-6000
www.hubbell-wiring.com
PD2270
(Page 1)
CANALISATIONS MÉTALLIQUES DE SURFACE
MODÈLES EN ALUMINIUM
HBLALU5000 • HBLALU7620
Directives de montage
English
RENSEIGNEMENTS GÉNÉRAUX
1. AVIS - Doit être installé par un électricien qualifi é conformément
aux codes de l'électricité nationaux et locaux, les normes de
communication, les directives qui suivent et toutes directives
incluses avec les accessoires individuels de canalisation. Se
reporter aux notices de montage pour le câblage des dispositifs
électriques ou de communication à être installés sur les
couvercles ou dans la base.
2. ATTENTION - RISQUE DE CHOC ÉLECTRIQUE. Débrancher
le circuit avant de procéder au montage. Ne jamais câbler
des composants électriques dans un circuit sous tension.
3. AVIS - Pour usage à l'intérieur seulement.
® and CEC ® , data/
4. AVIS - Selon le Code canadien de l'électricité, les circuits
de données/communication doivent être séparés des circuits
d'éclairage/d'énergie.
5. AVIS - Les ouvertures destinées aux dispositifs de câblage,
raccords ou accessoires non obturées par des débouchures
ou des pastilles défonçables doivent être condamnées à l'aide
de dispositifs de câblage, raccords ou accessoires appropriés
avant la mise sous tension initiale du circuit de sorte que le
système électrique se trouve dans un boîtier entièrement fermé.
6. Utiliser des vis convenant au type de surface. Toutes les bases
doivent être solidement fi xées à la surface.
7. L'écart maximum entre les bases de canalisation adjacentes
ou les accessoires est de 1,5 mm.

WIRE FILL CAPACITIES

CAPACITÉ DE REMPLISSAGE
CAPACIDAD DE LLENADO
2
Nº 14
156
206

BASE MOUNTING

MONTAGE DE LA BASE
2
MONTAJE DE LA BASE
1) Percer des trous de 7,1 mm dans la base (A)
selon l'illustration.
2) Fixer la base au mur au moyen de vis nº 8 à
tête plate de 8 mm de diam. (non fournies).
3. Enclencher les couvercles de la canalisation
(non illustré).
01/12
Français
POWER TELEPHONE
ÉNERGIE TÉLÉPHONE
ENERGÍA TELÉFONO
25 PAIR
THHN/T90 NYLON
25 PAIRES
40 % FILL
25 PARES
40 % REMPLISSAGE
Ø 0.500 in
40 % LLENADO
Ø 12,7 mm
Nº 12 Nº 10 Nº8 Nº6 40 % 100 %
114 71 41 29 7
150 94 54 39 10
CANALETAS METÁLICAS DE SUPERFICIE
MODELOS DE ALUMINIO
HBLALU5000 • HBLALU7620
Instrucciones de instalación
INFORMACIÓN GENERAL
1. AVISO - Para ser instalado por un electricista competente,
de conformidad con todos los códigos eléctricos nacionales
y locales, las normas de comunicaciones, las siguientes
instrucciones y toda instrucción incluida en cada accesorio
para la canaleta. Véanse las instrucciones de instalación
para los dispositivos de cableado o los dispositivos de
comunicaciones que se instalarán en la tapa o en la base.
2. ¡CUIDADO! - RIESGO DE CHOQUE ELÉCTRICO.
Desconectar la energía antes de instalar. No conectar
nunca componentes eléctricos en un circuito energizado.
3. AVISO - Exclusivamente para uso en interiores.
4. AVISO - De conformidad con la Norma ofi cial mexicana, los
circuitos de datos/comunicaciones deben estar separados de
los circuitos de iluminación/energía eléctrica.
5. AVISO - Los orifi cios destinados a dispositivos de cableado,
herrajes y accesorios y que están desbloqueados por
perforaciones o rupturas pestañas, será cerrado antes del
primer circuito adecuado energización por cableado, herrajes
o accesorios completa para chasis del sistema eléctrico
instalado en él.
6. Usar tornillos apropiados para el tipo de superfi cie. Todas
las bases deben estar fi rmemente fi jadas a la superfi cie.
7. Separación máxima entre las bases de una canaleta y las
bases y/o accesorios de la canaleta adyacente: 1,5 mm.
Ø INDICATES WIRESIZE
Ø = CALIBRE DE CONDUCTEUR
Ø = CALIBRE DE CONDUCTOR
DATA
DONNÉES
DATOS
TYPE RG59U CATEGORY 5
TYPE RG59U CATÉGORIE 5
TIPO RG59U CATEGORÍA 5
Ø 0.242 in Ø 0.215 in
Ø 6,15 mm Ø 5,46 mm
40 % 100 % 40 % 100 %
19 32 82 41 104
25 43 108 55 137
1) Drill 0.28" (7.1 mm) diam. holes into base (A) as shown.
2) Fasten to wall using #8 fl at head fasteners, 5/16"
(8 mm) head size (not provided).
3) Snap on raceway covers (not shown).
A
1) Talaradrar agujeros de 7,1 mm en la base (A) como
se muestra.
2) Fijar a la pared con tornillos de cabeza plana núm.
8 de tamaño de cabeza 8 mm (no provistos).
3) Enganchar las tapas sobre la canaleta (no se
muestra).
Español
CATEGORY 6
CATÉGORIE 6
CATEGORÍA 6
Ø 0.250 in
Ø 6,35 mm
40 % 100 %
30 77
40 101
A
®
