Assa Abloy 836S Fitting Instructions

Monteringsanvisning

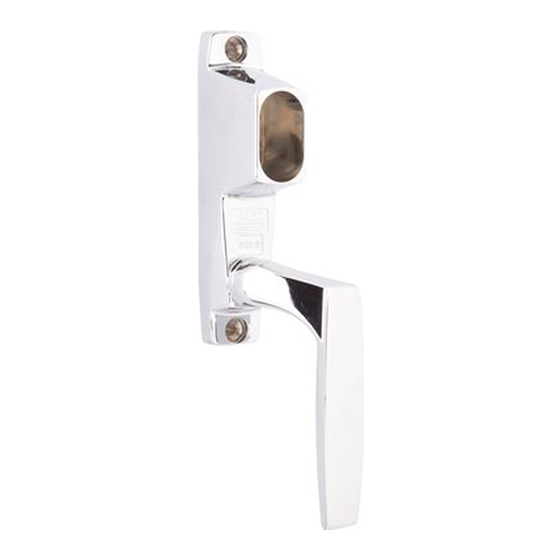

Säkerhetshantag Fix 835S/836S/837S,
Låscylindern ingår ej. Godkänt av försäkringsbolagen.

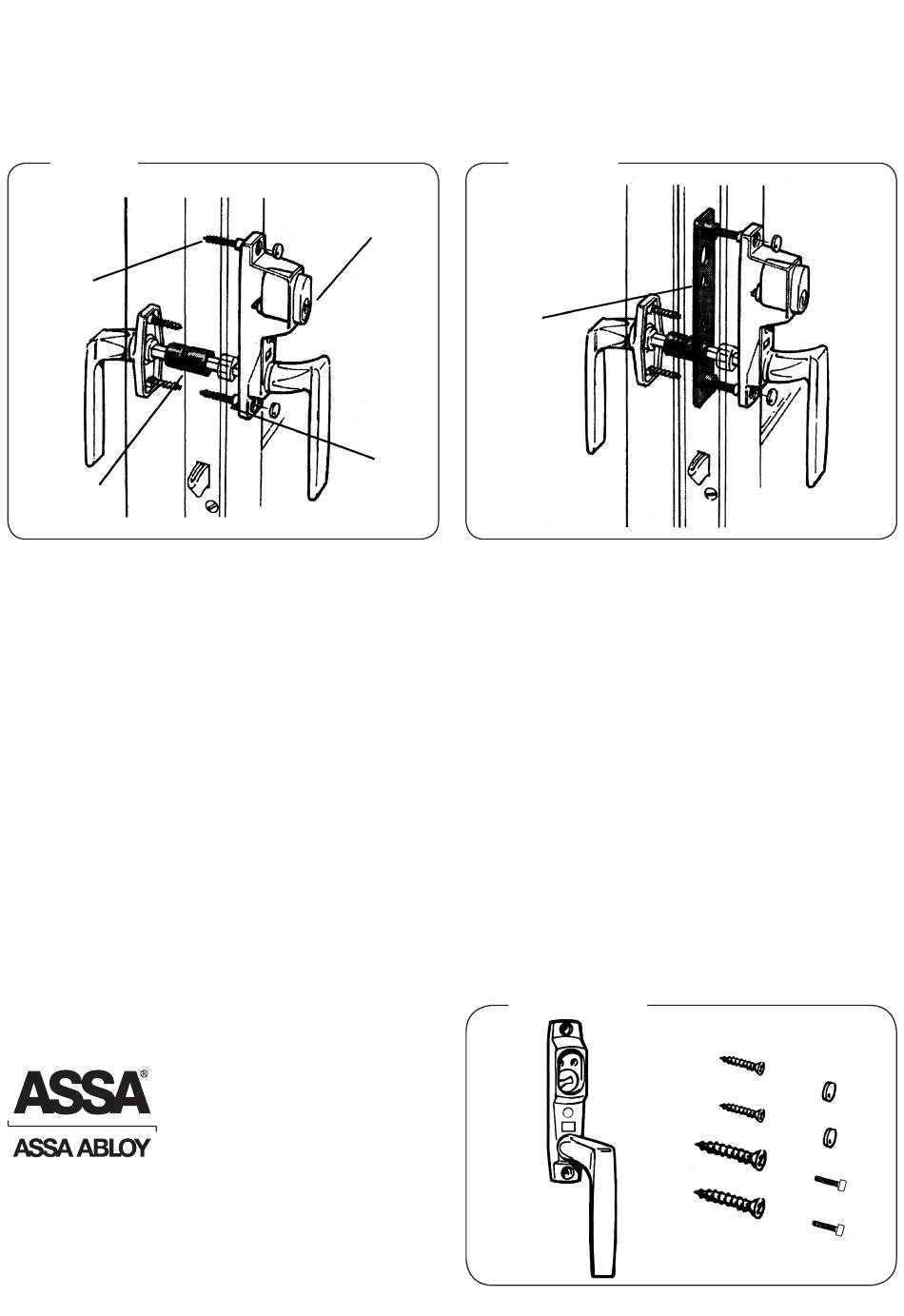

Enkel båge
Envägsskruv
Fix 833, 833/16
Enkel båge
Montera låscylindern med 2 st medföl-
jande maskinskruvar.
Markera ut hålbild genom att trycka hand-
taget mot bågen.
Borra ø 10 mm till 9 mm djup, provmon-
tera med vanlig skruv.
Handtaget skall peka nedåt då dörr/fönster
är i stängt läge. Prova funktionen.
Montera därefter handtaget med 2 st av de
medföljande envägsskruvarna och välj de
längre när så är möjligt.
ASSA OEM AB
Bruksgatan 17
414 51 Göteborg
Tel. 031 - 704 40 00
info.fix@assaoem.se
www.assaoem.se
för fönsterdörr och fönster.
Kopplad båge
Låscylinder
Fix 5325
Envägsskruv
Vid montering på dörr/fönster med äldre
typ av spanjolett erfodras i vissa fall under-
läggsbricka Fix 841S.
Kopplad båge
Vid montering på dörr /fönster med kopp-
lad båge bör fästbricka Fix 5325 användas.
Ingående artiklar
KT 843
