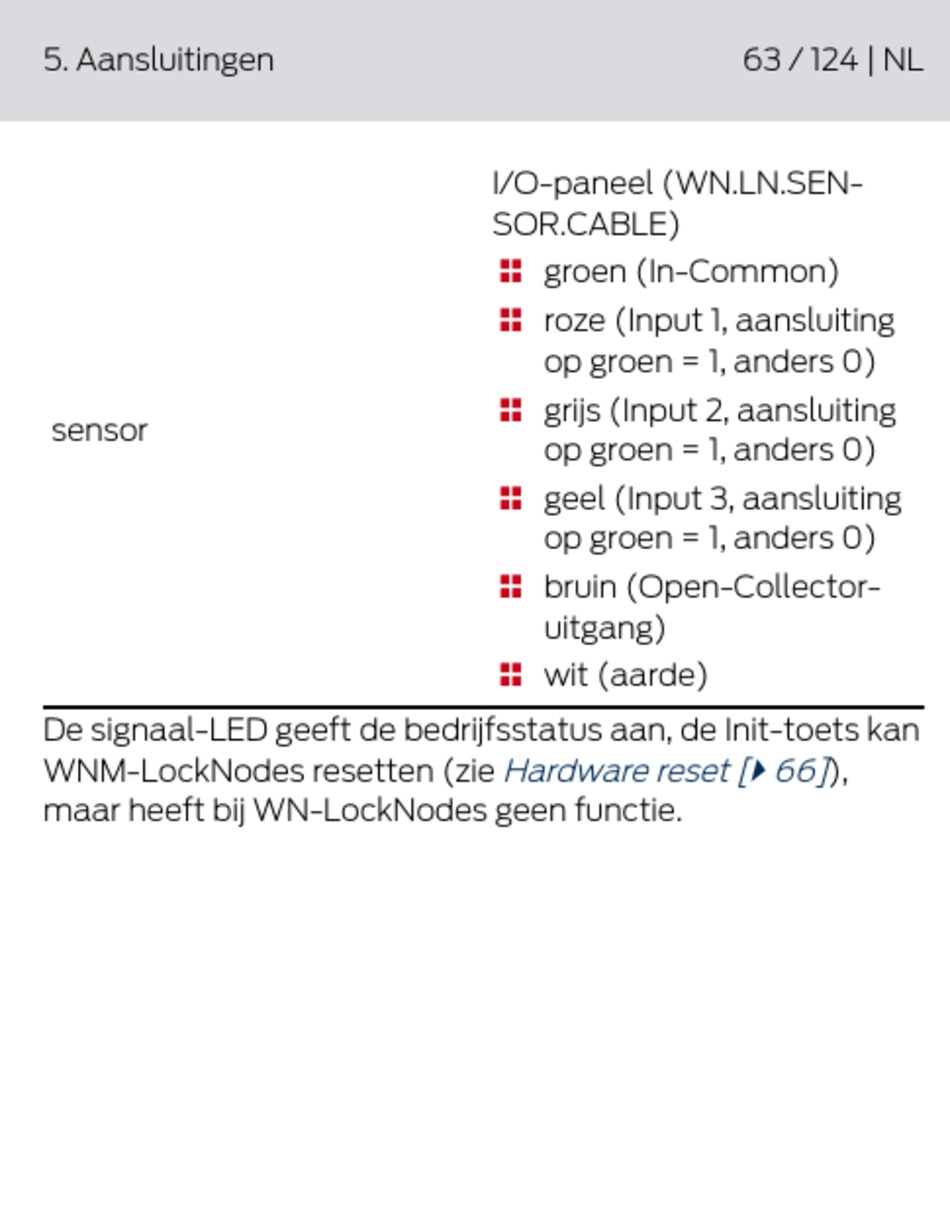

5. Aansluitingen
sensor
De signaal-LED geeft de bedrijfsstatus aan, de Init-toets kan
WNM-LockNodes resetten (zie
maar heeft bij WN-LockNodes geen functie.
I/O-paneel (WN.LN.SEN-
SOR.CABLE)
groen (In-Common)

roze (Input 1, aansluiting

op groen = 1, anders 0)
grijs (Input 2, aansluiting

op groen = 1, anders 0)
geel (Input 3, aansluiting

op groen = 1, anders 0)
bruin (Open-Collector-

uitgang)
wit (aarde)

Hardware reset [} 66]
63 / 124 | NL
),
