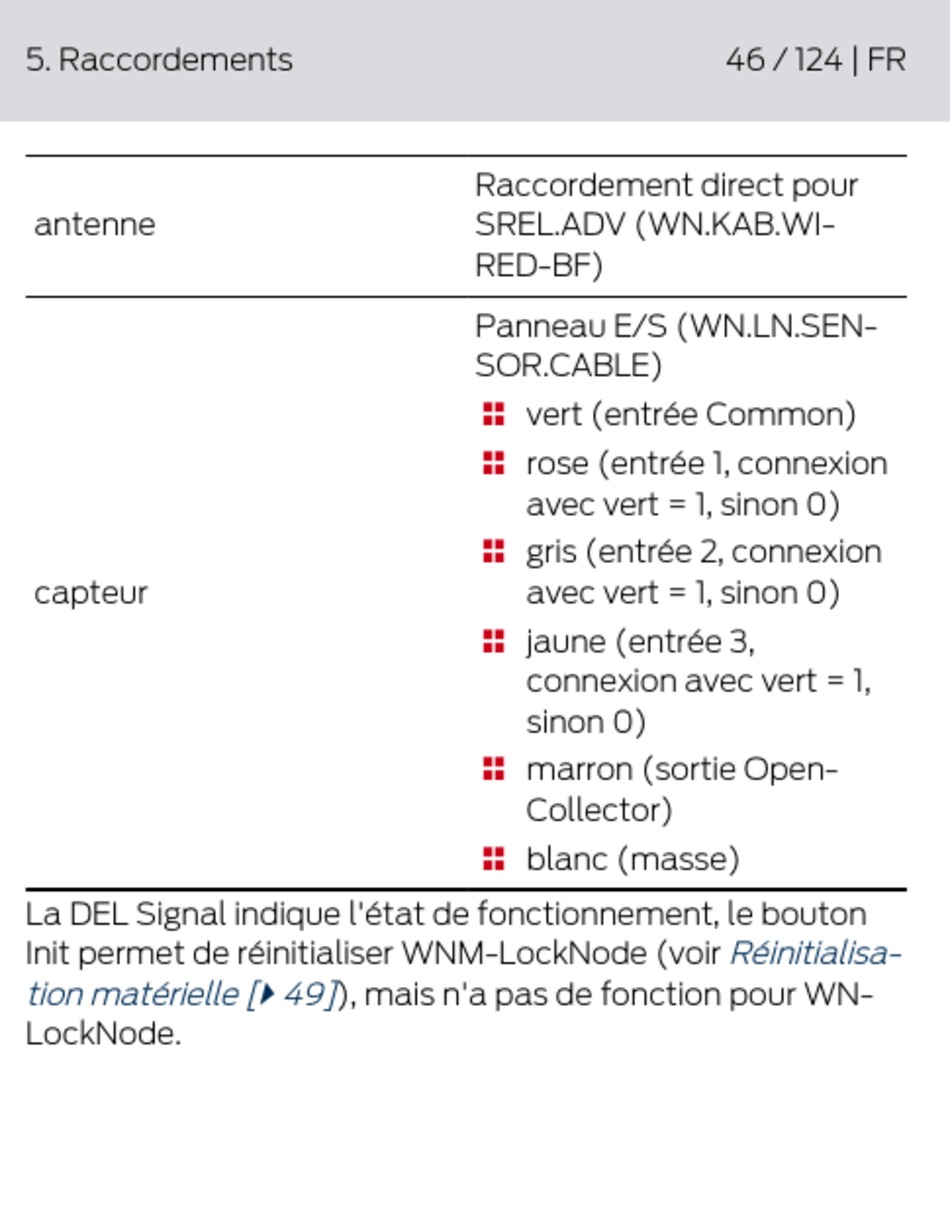

5. Raccordements
antenne
capteur
La DEL Signal indique l'état de fonctionnement, le bouton
Init permet de réinitialiser WNM-LockNode (voir
tion matérielle [} 49]
LockNode.
Raccordement direct pour
SREL.ADV (WN.KAB.WI-
RED-BF)
Panneau E/S (WN.LN.SEN-
SOR.CABLE)






), mais n'a pas de fonction pour WN-
vert (entrée Common)
rose (entrée 1, connexion
avec vert = 1, sinon 0)
gris (entrée 2, connexion
avec vert = 1, sinon 0)
jaune (entrée 3,
connexion avec vert = 1,
sinon 0)
marron (sortie Open-
Collector)
blanc (masse)
