HELIX C ONE Manual page 11

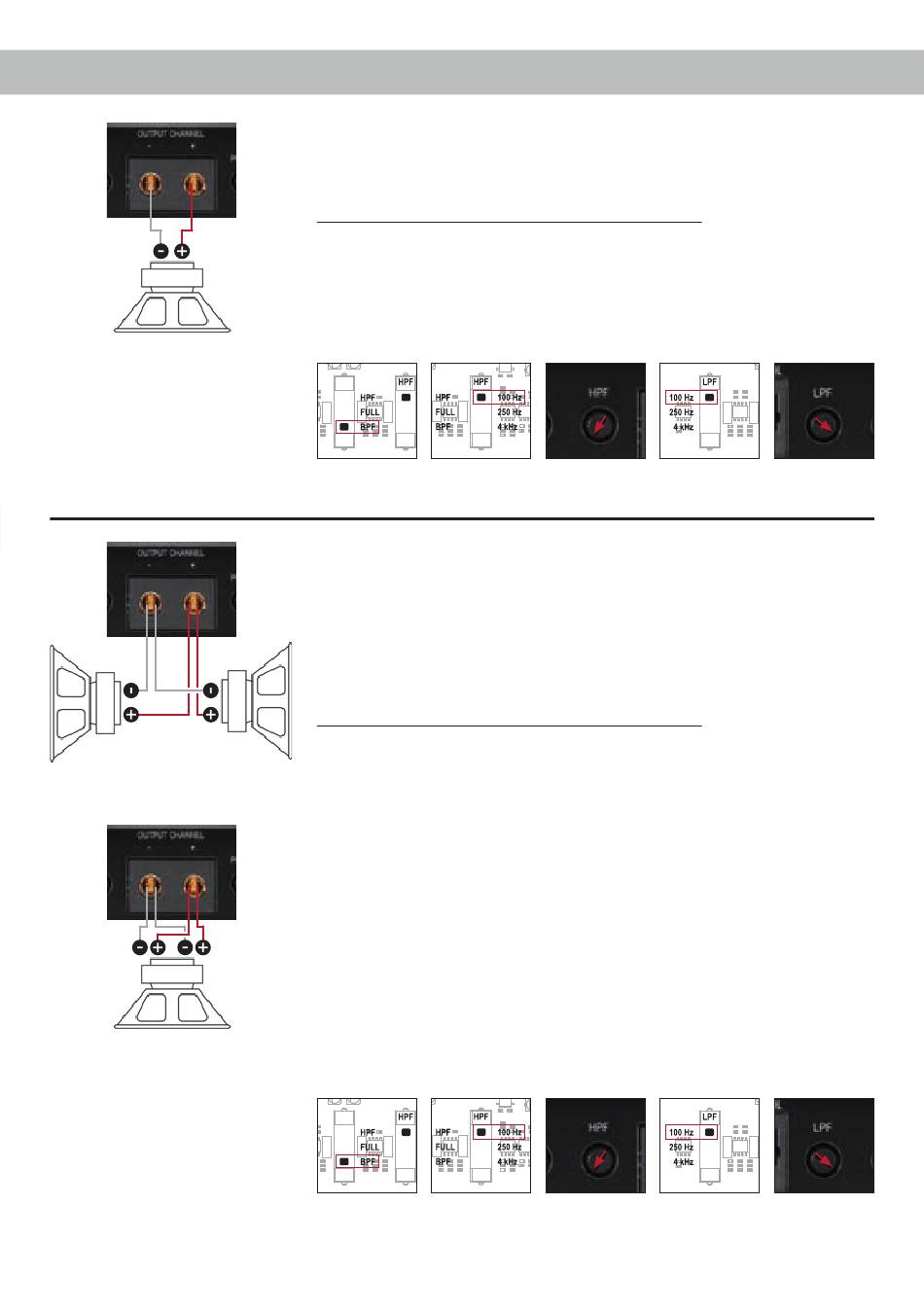

Konfigurationsbeispiele
Zwei Subwoofer mit einer
Schwingspule
(Single Voice Coil)
Ein Subwoofer mit
Doppelschwingspule
(Dual Voice Coil)
Mono-Subwooferanwendung
Subwoofer mit einer Schwingspule (Single Voice Coil)
Maximale Ausgangsleistung dieser Konfiguration:
1 x 4 Ohm: 525 / 1.050 Watt
1 x 2 Ohm: 830 / 1.660 Watt
1 x 1 Ohm: 1.100 / 2.200 Watt
Filtereinstellungen
Bandpass, Hoch- und Tiefpassfilter
Bandpass Hochpassfilter
(BPF) 100 Hz
Parallelbetrieb
Zwei identische Subwoofer mit einer Schwingspule (Single Voice Coil)
oder ein Subwoofer mit Doppelschwingspule (Dual Voice Coil) werden
parallel geschaltet.
Hinweis: Die Parallelschaltung von zwei Schwingspulen führt zur Hal-
bierung der Impedanz!
Maximale Ausgangsleistung dieser Konfiguration:
Zwei Subwoofer mit 1 x 4 Ohm entsprechen einer Gesamtimpedanz von
2 Ohm: 830 / 1.660 Watt
Ein Subwoofer mit 2 x 4 Ohm entspricht ebenso einer Gesamtimpedanz
von 2 Ohm: 830 / 1.660 Watt
Zwei Subwoofer mit 1 x 2 Ohm entsprechen einer Gesamtimpedanz von
1 Ohm: 1.100 / 2.200 Watt
Ein Subwoofer mit 2 x 2 Ohm entspricht ebenso einer Gesamtimpedanz
von 1 Ohm: 1.100 / 2.200 Watt
Hinweis: Das Parallelschalten von 1 Ohm Schwingspulen führt zu Ab-
schaltung des Verstärkers.
Filtereinstellungen
Bandpass, Hoch- und Tiefpassfilter
Bandpass Hochpassfilter
(BPF) 100 Hz
Hinweis: Die hier angegebenen Einstellungen sind Erfahrungswerte, welche sich in der Praxis
als sinnvoll herausgestellt haben.
Hochpassfilter Tiefpassfilter
ca. 15 Hz 100 Hz
Hochpassfilter Tiefpassfilter
ca. 15 Hz 100 Hz
Tiefpassfilter
ca. 80 Hz
Tiefpassfilter
ca. 80 Hz
11
