Summary of Contents for HELIX C Four

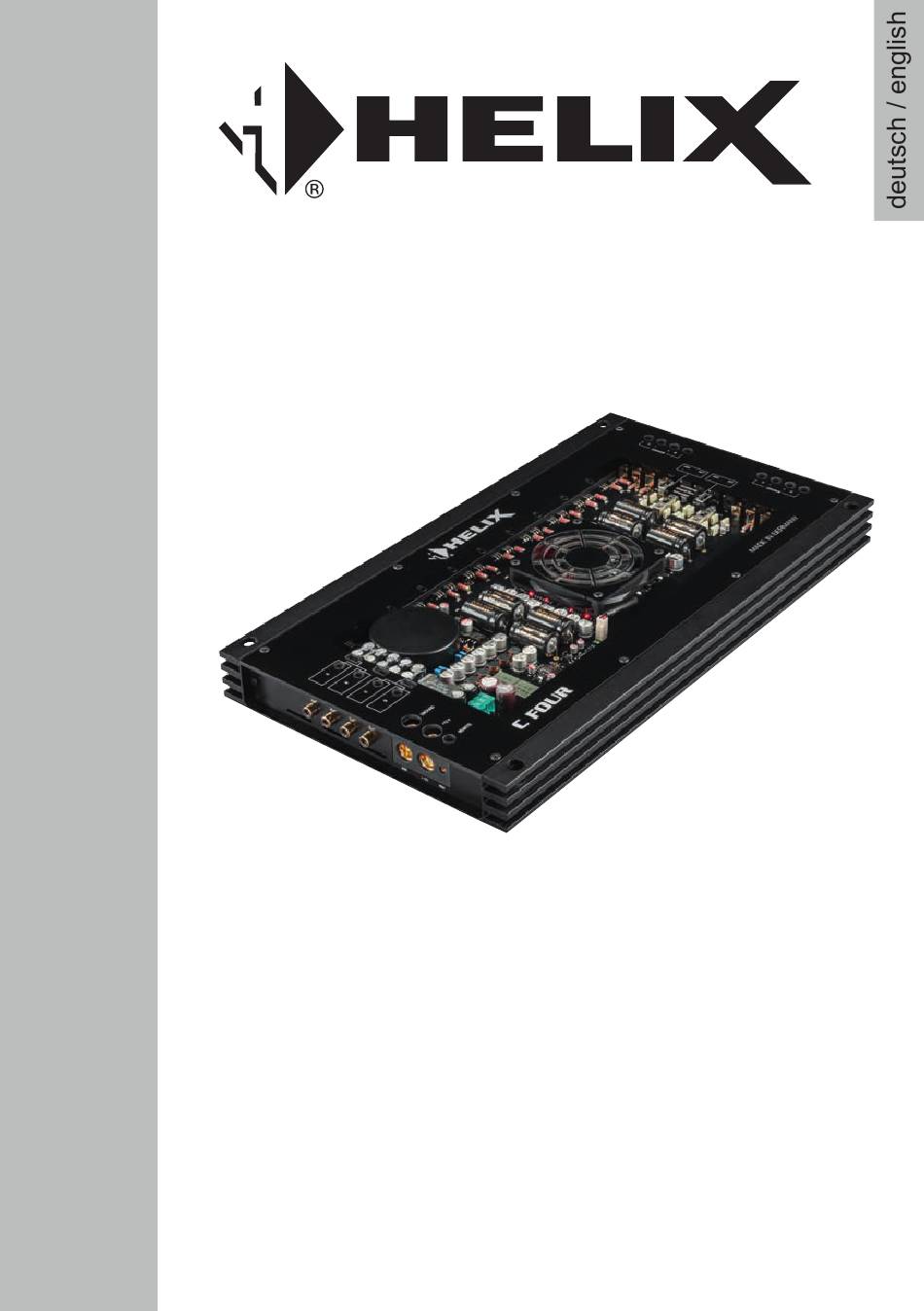

- Page 1 C FOUR 4-Kanal High-End Verstärker mit integrierter, aktiver Frequenzweiche 4-channel high-end amplifier with integrated, active crossover...
-
Page 2: Herzlichen Glückwunsch
Verarbeitung und eine tigen HELIX Verstärkers. überzeugende Anwendung ausgereifter Technolo- gien aus. Audiotec Fischer setzt mit der HELIX C FOUR neue Maßstäbe im Bereich der Verstärkertechnik. Viel Freude an diesem Produkt wünscht Ihnen das Dabei profitieren Sie als Kunde direkt von unserer Team von mehr als 30-jährigen Erfahrung in der Forschung... -
Page 3: Anschluss- Und Bedienelemente
Anschluss- und Bedienelemente C FOUR Seitenansicht Standardausstattung C FOUR Seitenansicht mit optional erhältlichem HELIX Digital Input Modul HDM 2 Optical Input Optische Digitaleingänge im SPDIF-Format Anschluss des Massekabels (Minuspol der für digitale Stereosignale. Batterie oder Fahrzeugchassis). SPDIF Direct In-Schalter +12 V Zur direkten Weiterleitung der Digitalsignale Anschluss für das Versorgungsspannungs-... - Page 4 Schalter zur Verteilung der Eingangssignale Schalter zum Aktivieren der verschiedenen auf die jeweiligen Verstärkerkanäle. Filter pro Kanalpaar. Power & Protect LED HDM Slot Power & Protect zeigt Steckplatz für das optional erhältliche HELIX Betriebszustand des Verstärkers an. Digital Input Modul HDM 2.
-
Page 5: Line Input
15 Hz bis 4.000 Hz für die Kanalpaare A / B und Hinweis: Die SPDIF Direct In-Funktion gehört nicht C / D eingestellt werden. zur Se ri en aus stat tung der C FOUR und ist aus- schließlich in dem optional erhältlichen HELIX Digi- tal Input Modul HDM 2 enthalten. - Page 6 Kanälen ein Sum- Diese Fehlfunktion kann unterschiedliche Ursachen mensignal bildet. Sollte für den Subwoofer nur ein haben, da die C FOUR mit verschiedenen elektro- Monosignal zur Verfügung stehen, muss mit Hilfe nischen Schutzschaltungen ausgestattet ist. Diese eines Y-Adapters das Signal auf beide Eingänge...
- Page 7 Übernahmefrequenz für den Hochpass hältlichen HELIX Digital Input Moduls HDM 2. eingestellt werden. Bei Schalterstellung FULL- Dieses erweitert die C FOUR um zwei optische RANGE ist die interne Frequenzweiche nicht aktiv. Digitaleingänge im SPDIF-Format inkl. SPDIF Bei Schalterstellung BANDPASS wird in jedem Fall Direct In-Schaltern.
- Page 8 Der Wert der Sicherung errechnet sich aus der maximalen Stromaufnahme der gesamten Car- Punkt 12; Input Mode-Schalter). Wichtig: Das digitale Audiosignal einer Quel- Hifi Anlage (C FOUR = max. 90 A RMS bei 12 V le ist üblicherweise nicht lautstärkegeregelt. Bordnetz). Das bedeutet, dass an sämtlichen Ausgän- Verwenden Sie bei kurzen Leitungen (<...
- Page 9 Die Impedanz pro Kanal darf 2 Ohm (im (DSP) im Signalweg zwischen Radio und Ver- stärker befindet, muss der Remote-Ausgang Brückenbetrieb 4 Ohm) nicht unterschreiten, des DSP zum Einschalten der C FOUR verwen- da sonst die Schutzschaltung des Verstärkers det werden. aktiviert wird. Beispiele für den Lautsprecheran- schluss finden Sie auf Seite 9 f.
- Page 10 HIGHPASS ca. 3500 Hz 50 - 100 Hz ca. 3500 Hz GROUND 4-Kanal Anwendung mit 2-Wege Passivsystemen +12 V 2-Wege Komponentensystem + 2-Wege Koaxialsystem REMOTE GROUND C FOUR +12 V MADE REMOTE C FOUR Rechts Links Rechts Links Hinten Vorne...
- Page 11 Modul beschädigen kann! Zur Montage des HDM 2 muss das Seitenblech der C FOUR demontiert und gegen das dem Modul bei- liegende Seitenblech ausgetauscht werden. Achtung: Installieren Sie ausschließlich das für den C FOUR Verstärker vorgesehene HDM 2 Mo- dul an der dafür vorgesehenen Position.
-
Page 12: Technische Daten
Technische Daten Leistung RMS / Max. - @ 4 Ohm ................4 x 150 / 300 Watt - @ 2 Ohm ................4 x 220 / 440 Watt - gebrückt an 4 Ohm ..............2 x 440 / 880 Watt Verstärkertechnologie ............Class AB Eingänge ................ -
Page 13: General Instructions
HELIX C FOUR. The fuses may only be replaced by Install your C FOUR in a dry location with sufficient air circulation for proper cooling of the equipment. identically rated fuses (3 x 30 A) to avoid dam- The amplifier should be secured to a solid mounting age of the amplifier. - Page 14 Connectors and control units C FOUR side view standard version C FOUR side view with optionally available HELIX Digital Input Module HDM 2 Optical Input Optical inputs for digital stereo signals Connector for the ground cable (negative terminal of the battery or metal body of the ( SPDIF format).
- Page 15 Switch for activating the filters for each Switch to route input signals to respective channel pair. amplifier channels. HDM slot Power & Protect LED Slot for the optionally available HELIX Digital This LED indicates the operating mode of the Input Module HDM 2. amplifier.
-
Page 16: Initial Start-Up And Functions
Keep in mind that this will lead to full Connect the +12 V power cable to the positive ter- level on the outputs of the HELIX C FOUR. This minal of the battery. Recommended cross section: may cause severe damage to your speakers. We min. -
Page 17: Level Controls
C and D each generate a summation signal (mono battery (max. distance from battery: 30 cm / 12”). signal). The HELIX C FOUR is equipped with 3 x 30 Am- pere fuses. Input Mode switch (2-CH / 4-CH) This switch is used to route the input signals to the respective amplifier channels. - Page 18 Thanks to the SPDIF Direct In switches the input At switch position BANDPASS a bandpass is cre- stages of the C FOUR can be bypassed and allow ated in any case. This means that the highpass is to directly route the signals of the digital inputs from always active.
-
Page 19: Installation
Installation Connection of HELIX C FOUR to the head unit / 3. Configuration of the digital signal input car radio: If you have installed the HELIX Digital Input Module HDM 2 and connected a digital signal Caution: Carrying out the following steps will re- source you have the possibility to route the dig- quire special tools and technical knowledge. - Page 20 2 Ohms (4 Ohms in bridged mode), otherwise must be used to turn on the C FOUR. the amplifier protection will be activated. Exam- ples for speaker configurations can be found on page 20 et sqq.
- Page 21 3500 Hz 50 - 100 Hz ca. 3500 Hz GROUND 4-channel application with 2-way passive systems +12 V 2-way component system + 2-way coaxial system REMOTE GROUND C FOUR +12 V MADE REMOTE C FOUR Right Left Right Left...
- Page 22 To install the module it is necessary to remove the may damage the module. side panel of the C FOUR and replace it by the new side panel that comes with the HDM 2. Attention: Install the HDM 2 only in the designat- ed device and its specific slot. Using the module...
-
Page 23: Technical Data
Technical Data Output power RMS / max. - @ 4 Ohms ................4 x 150 / 300 Watts - @ 2 Ohms ................4 x 220 / 440 Watts - bridged @ 4 Ohms ..............2 x 440 / 880 Watts Amplifier technology ..............Class AB Inputs .................. - Page 24 Audiotec Fischer GmbH Hünegräben 26 · 57392 Schmallenberg · Germany Tel.: +49 2972 9788 0 · Fax: +49 2972 9788 88 E-mail: helix@audiotec-fischer.com · Internet: www.audiotec-fischer.com...
