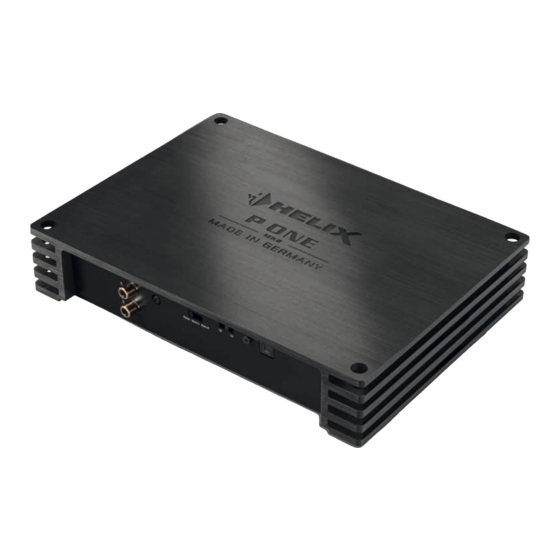

HELIX P ONE MK2 User Manual

HELIX P ONE MK2 User Manual

1-channel high-res amplifier with digital signal input
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

de
en
P ONE
MK2
1-Kanal High-Res Verstärker mit digitalem Signaleingang
1-channel High-Res amplifier with digital signal input
User Manual
Bedienungsanleitung

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the P ONE MK2 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for HELIX P ONE MK2

  • Page 1 P ONE 1-Kanal High-Res Verstärker mit digitalem Signaleingang 1-channel High-Res amplifier with digital signal input User Manual Bedienungsanleitung...
  • Page 3: Herzlichen Glückwunsch

    HELIX Verstärkers. und eine überzeugende Anwendung ausgereifter Technologien aus. Audiotec Fischer setzt mit der HELIX P ONE MK2 neue Maßstäbe im Bereich der Verstärkertechnik. Viel Freude an diesem Produkt wünscht Ihnen das Dabei profitieren Sie als Kunde direkt von unserer Team von mehr als 30-jährigen Erfahrung in der Forschung...
  • Page 4: Anschluss- Und Bedienelemente

    Anschluss- und Bedienelemente Status LED Optischer Digitaleingang A / B Seite 8, Punkt 1 Seite 5, Punkt 2 Lowlevel-Vorverstärkereingänge Gain-Regler Seite 5, Punkt 1 Seite 6, Punkt 6 Clipping LED Lautsprecherausgang Seite 8, Punkt 2 Seite 7, Punkt 7 Eingangsmodus-Schalter Anschluss Stromversorgung &...
  • Page 5: Hardware-Konfiguration

    Eingang (Optical Input A/B) anliegende Digi- le ist üblicherweise nicht lautstärkegeregelt. Das bedeutet, dass an sämtlichen Ausgän- talsignal vom integrierten DA-Wandler direkt gen der P ONE MK2 der volle Pegel anliegt. und verlustfrei zum internen Leistungsverstär- Dies kann im Extremfall die angeschlos- ker weitergeleitet werden.
  • Page 6 (werkseitig). dig, Eingangsempfindlichkeit Hinweis: Der Schalter beeinflusst ausschließ- P ONE MK2 an die Signalquelle anzupas- lich die Signalführung des optischen Ein- sen, um eine bestmögliche Signalqualität gangs. Steht der Schalter auf „On“, sind die zu garantieren und Schäden am Verstärker Lowlevel-Vorverstärkereingänge sowie der...
  • Page 7 8. Optional: Aktivierung / Deaktivierung des 3. Sollte die Clipping LED bereits leuchten, internen Subsonic-Filters verringern Sie mit Hilfe des Gain-Reglers Die P ONE MK2 ist mit einem schaltbaren die Eingangsempfindlichkeit, bis die Clip- ping LED erlischt. 21 Hz Subsonic-Filter ausgestattet. Dieser 4.
  • Page 8: Weitere Funktionen

    Weitere Funktionen 1. Status LED 2. Clipping LED Die Status LED zeigt den Betriebszustand des In der Regel ist die LED aus und leuchtet nur Verstärkers an. auf, wenn die Eingangsstufe übersteuert wird. Grün: Verstärker eingeschaltet und betriebs- On (rot): Einer der Signaleingänge wird über- bereit.
  • Page 9 Konfigurationsbeispiele Hinweis: Die Übernahmefrequenzen für den Hoch- bzw. Tiefpass müssen mit Hilfe eines vorge- schalteten DSPs oder DSP-Verstärkers eingestellt werden. Mono-Subwooferanwendung Subwoofer mit einer Schwingspule (Single Voice Coil) RMS-Ausgangsleistung ≤ 1% THD+N: 1 x 4 Ohm: 500 Watt 1 x 2 Ohm: 880 Watt 1 x 1 Ohm: 1.500 Watt Parallelbetrieb Zwei identische Subwoofer mit einer Schwingspule (Single...
  • Page 10 Konfigurationsbeispiele Reihenbetrieb Zwei identische Subwoofer mit einer Schwingspule (Single Voice Coil) oder ein Subwoofer mit Doppelschwingspule (Dual Voice Coil) werden in Reihe geschaltet. Hinweis: Die Reihenschaltung von zwei Schwingspulen führt zur Verdopplung der Impedanz! RMS-Ausgangsleistung ≤ 1% THD+N: entsprechen einer Zwei Subwoofer 1 x 2 Ohm...
  • Page 11 Stereoanwendung mit zwei P ONE MK2 Verstärkern und Nutzung eines Digitalsignals Konfigurationshinweise für die einzelnen P ONE MK2 Verstärker: Verstärker- Input Mode- SPDIF Direct In- Interner Verstärker Eingang Schalter Schalter Subsonic-Filter P ONE MK2 Optical Input A/B Mono A An (On)
  • Page 12: Technische Daten

    Technische Daten Leistung RMS ≤ 1% THD+N - @ 4 Ohm ..............1 x 500 Watt - @ 2 Ohm ..............1 x 880 Watt - @ 1 Ohm ..............1 x 1.500 Watt Max. Leistung pro Kanal* ..........Bis zu 1.800 Watt RMS @ 1 Ohm Verstärkertechnologie ...........Class D Eingänge ..............
  • Page 13: General Instructions

    P ONE MK2 amplifier To prevent damage to the unit and possible injury, The HELIX P ONE MK2 amplifier may only be in- read this manual carefully and follow all installa- stalled in vehicles which have a 12 Volts negative terminal connected to the chassis ground.
  • Page 14 Connectors and control units Status LED Optical digital input A / B Page 18, point 1 Page 15, point 2 Lowlevel line inputs Gain control Page 15, point 1 Page 16, point 6 Clipping LED Speaker output Page 18, point 2 Page 17, point 7 Input mode switch Power &...
  • Page 15: Hardware Configuration

    28 and 96 kHz. The input be used to bypass the input stages of the signal is automatically adapted to the internal P ONE MK2 and to route the audio signal from sample rate. the digital input (Optical Input A/B) directly and It is not mandatory to use both input signals.
  • Page 16 The value of the fuse is calculated from sition. the maximum total current input of the whole car audio system (P ONE MK2 = max. 120 A The gain control range is: RMS at 12 V RMS power supply). If your pow- Line Input: 0.5 -...
  • Page 17 8. Optional: Activation / deactivation of the internal subsonic filter The loudspeaker outputs can be connect- The P ONE MK2 is equipped with a switch- ed directly to the wires of the loudspeakers. Never connect any of the loudspeaker cables able 21 Hz subsonic filter.
  • Page 18: Additional Functions

    Red: A malfunction has occurred that may have different root causes. The HELIX P ONE MK2 is equipped with protection circuits against over- and undervoltage, short-circuit on loudspeakers and reverse connection. Please check for connecting failures such as short-circuits or other wrong connections.
  • Page 19: Configuration Examples

    Configuration examples Note: The crossover frequencies for the high- and lowpass must be set in the preconnected DSP / DSP amplifier. Mono subwoofer application Subwoofer with one voice coil (single voice coil) RMS output power ≤ 1% THD+N: 1 x 4 Ohms: 500 Watts 1 x 2 Ohms: 880 Watts 1 x 1 Ohm: 1,500 Watts Parallel operation...
  • Page 20 Configuration examples In series Two subwoofers with one voice coil (single voice coil) or one subwoofer with dual voice coil are connected in series. Note: The connection of two voice coils in series will result in doubling the impedance! RMS output power ≤ 1% THD+N: Two subwoofers with 1 x 2 Ohms correspond to a total impedance of 4 Ohms: 500 Watts Two subwoofers with...
  • Page 21 Stereo application with two P ONE MK2 amplifiers and use of a digital signal Configuration notes for the individual P ONE MK2 amplifiers: Amplifier Input mode SPDIF Direct In Internal Amplifier input switch switch subsonic filter P ONE MK2 (Left)
  • Page 22: Technical Data

    Technical Data Power RMS ≤ 1% THD+N - @ 4 Ohms ..............1 x 500 Watts - @ 2 Ohms ..............1 x 880 Watts - @ 1 Ohm ..............1 x 1.500 Watts Max. output power per channel* ........Up to 1,800 Watts RMS @ 1 Ohm Amplifier technology .............Class D Inputs ................
  • Page 24 Audiotec Fischer GmbH Hünegräben 26 · 57392 Schmallenberg · Germany Tel.: +49 2972 9788 0 · Fax: +49 2972 9788 88 E-mail: helix@audiotec-fischer.com · Internet: www.audiotec-fischer.com...
