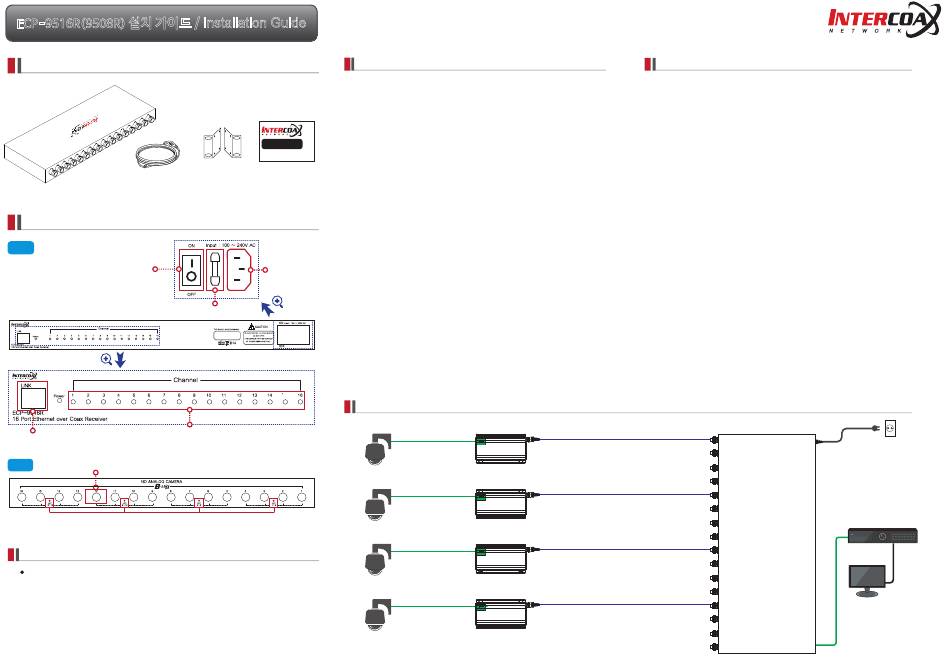

Intercoax ECP-9516R Installation Manual

설치 가이드 /
ECP-9516R(9508R)
구성품 / Package Contents
AC 전원 코드
ECP-9516R(9508R) AC Power Code
제품 각 부분의 명칭 / Hardware Overview
Front
전원 스위치
Power Switch
퓨즈 홀더 / Fuse Holder
상태 표시등
RJ45
Status LED indicator
BNC 커넥터
Back BNC connector
Join 버튼
Join Button
고객 지원 정보 / Customer Service
고객 지원과 관련된 자세한 정보는 웹사이트에서 확인하실 수 있습니다.
Please visit below website for more detail information.
http://www.intercoax.com
Intercoax Co., Ltd.
TEL : 031-365-3133~4
FAX : 031-365-3135
E-mail : info@intercoax.com
Installation Guide
제품 설치 가이드
1. 별도의 IP설정이 필요없이 자동으로 카메라에 IP를 부여하는 경우(DHCP 등)를
제외하고, 카메라 제조사 설명서를 참조하여 카메라에 IP주소를 설정해 둡니다.
2. 동축케이블의 BNC커넥터를 ECP-9516R과 ECP-9501 16대에 각각 연결합니다.
3. ECP-9516R에 AC전원 코드를 연결한 후 콘센트에 연결합니다.
제품의 전원 스위치를 켭니다.
설치 가이드
* 케이블의 종류 및 상태, PoE 카메라의 소비전력(W) 등에 따라 실제 연결 가능한 총
거리가 줄어들 수 있습니다. (7W 카메라의 경우 5C-HFBT 최대 300m까지 PoE지원.)
브라켓 설치 가이드
4. 문제 없이 연결된 경우, ECP-9501의 PWR/BNC Join LED가 켜진 것을 확인합니다.
Bracket Installation Guide
5. 19인치 랙에 설치하는 경우, 동봉된 브라켓을 ECP-9516R에 부착한 후 전체
제품이 움직이지 않도록 잘 고정시킵니다.
* 제품 후면에 연결되는 동축케이블과 제품의 중량 등을 고려할 때, 19인치 랙 내부
선반 위에 설치하기를 권장합니다.
6. 준비된 UTP케이블(랜선)을 이용하여 작동중인 NVR과 ECP-9516R을 먼저
연결하고, 이후 카메라와 ECP-9501을 연결합니다.
AC 전원
AC Power
7. PoE IP 카메라를 설치하는 경우, 카메라쪽 ECP-9501의 PoE 스위치를 ON으로
설정합니다. 별도 전원을 공급받는 IP 카메라를 설치하는 경우, PoE 스위치를
OFF로 설정합니다.
[노트북 컴퓨터 등을 ECP-9516R에 연결하여 전 구간의 통신 상태를 확인하기 위한
Ping 테스트를 권장합니다.]
8. NVR에 연결된 모니터를 통해 각 카메라의 영상이 잘 나오는 지 확인합니다.
제품 적용 구성도 / Product Application
PoE IP Camera
10/100 Ethernet
PoE
ECP-9501
ECP-9501
ECP-9501
ECP-9501
Product Installation Guide
1. Other than automatic IP setting (i.e. DHCP), set the IP address on each
camera following the camera manufacturer's manual.
2. Connect BNC connectors of coaxial cable to ECP-9516R and ECP-9501.
3. Connect AC power cord to ECP-9516R and then to AC outlet.
Turn on the power switch.
* The total distance may vary with the type and condition of cables,
and power consumption of PoE camera. (For example of 7W camera,
ECP-9516R can supply PoE up to 300m of 5C-HFBT equivalent to RG6.)
4. When they are connected without any problem, PWR and BNC Join LEDs
on ECP-9501 are on.
5. Brackets are supplied in the package to install in 19 inch rack.
* It is highly recommended to install ECP-9516R on the shelf in 19 inch rack
regarding coaxial cables on the back and the product weight.
6. Connect the UTP(LAN) cable between ECP-9516R and NVR first and
then between ECP-9501 and cameras.
7. Turn on the PoE switch on ECP-9501 for PoE IP camera and turn off
for IP camera with additional power supply.
[Ping test is recommended to confirm the whole network.]
8. Check the video signal on the monitor.
Coaxial Cable
15
14
13
11
10
9
ECP-9516R
7
6
5
3
2
1
NVR
