Hirschmann RH1-TP/FL Description And Operating Instructions

Ethernet twisted pair industrial hubs for iso/din rail

Advertisement

Available languages

Available languages

Beschreibung und Betriebsanleitung
ETHERNET Twisted Pair
Hutschienenhub
Railhub
RH1-TP/FL
DIL-Switch-Settings:
Port 1 ... Port 5
LA1 ... LA5
Link Alarm
0
Disabled
1
Enabled
Port 5
R5
Link Alarm
0
Disabled
1
Enabled
Made in Germany

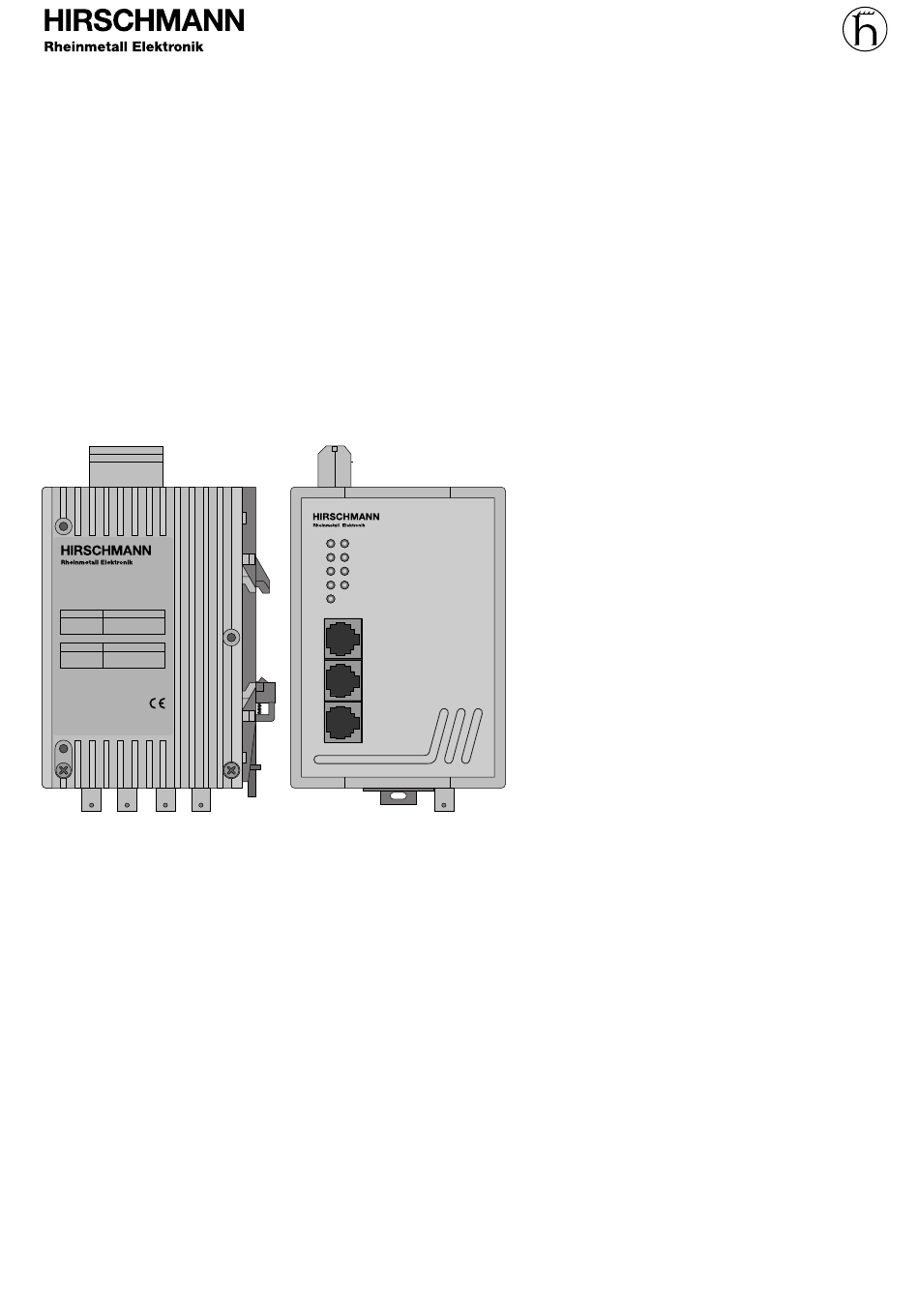

Railhub RH1-TP/FL
RH1-TP/FL
P1
P2
DA
CD
STAT1
STAT2
STAT3
STAT4
STAT5
Port 1
Port 2
Port 3
RH1-TP/FL
Bestell-Nr.
943 613-001
Die Twisted Pair Hutschienenhubs ermögli-
chen den flexiblen Aufbau von Ethernet-
Netzen nach der Norm IEEE 802.3 mit Licht-
wellenleiter- und Kupfertechnik. Die Hut-
schienenhubs bieten in einem Gerät mehre-
re Anschlußmöglichkeiten und werden auf
die Hutschiene aufgesteckt.
Die Railhubs/Hutschienenhubs verfügen
über drei Twisted Pair (TP)-Schnittstellen
und zwei optische Schnittstellen (BFOC).
Über TP können bis zu drei Endgeräte oder
weitere TP-Segmente angeschlossen wer-
den; über LWL ist der Anschluß von bis zu
zwei weiteren Endgeräten oder optischen
Netzkomponenten (RH1-TP/FL, ECFL2, Mini-
OTDE, etc.) möglich.
Das Modul ist konform zu den Spezifikatio-
nen der Norm ISO/IEC 8802-3.
Eine ausführliche Beschreibung des Auf-
baus eines lokalen Netzes und Hinweise zur
Netzplanung und Installation finden Sie im
„Handbuch Ethernet" (Best.Nr. 943 320-
001).

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the RH1-TP/FL and is the answer not in the manual?

Questions and answers

Summary of Contents for Hirschmann RH1-TP/FL

  • Page 1 über LWL ist der Anschluß von bis zu Port 5 Port 1 Link Alarm zwei weiteren Endgeräten oder optischen Disabled Enabled Netzkomponenten (RH1-TP/FL, ECFL2, Mini- OTDE, etc.) möglich. Port 2 Das Modul ist konform zu den Spezifikatio- Port 3 nen der Norm ISO/IEC 8802-3. Made in Germany Eine ausführliche Beschreibung des Auf-...
  • Page 2 Copyright Übereinstimmung keine Gewähr überneh- Weitergabe sowie Vervielfältigung dieser © Richard Hirschmann GmbH & Co 1998 men. Die Angaben in der Druckschrift wer- Unterlage, Verwertung und Mitteilung ihres All Rights Reserved den jedoch regelmäßig überprüft. Notwen-...
  • Page 3: Allgemeine Funktionen

    Verlorene Präambelbits empfangener Daten tierungsfunktion für jeden Port einzeln. So führen auch kollisionsfrei gesendete Pakete ergänzt der RH1-TP/FL auf 64 bit (incl. des können die anderen Ports ohne Störungen >51 µs zum Aufheben der Segmentierung. Start of Frame Delimiters (SFD)).
  • Page 4 Segment arbeitet ord- pro Periode: Port ist segmentiert. – blinkt 1 mal nungsgemäß. – leuchtet nicht: RH1-TP/FL empfängt keine pro Periode: RH1-TP/FL empfängt Idle- – blinkt 2 mal Idle-Signale vom LWL-Seg- Signale vom LWL-Seg- pro Periode: Port ist segmentiert.
  • Page 5: Montage

    Leitung redundanter Strecke LWL-Leitung Schalter auf der Oberseite des Gerätes (siehe Kap. Funktionsbeschreibung – Abb. 4: Redundante Ringstruktur über die LWL-Ports der RH1-TP/FL-Geräte Bedienelemente). Hirschmann Patent Frame Redundanz: EP 0403763 (Europa) 2.3 KOMBINATION MIT dante Ringstrukturen können über die LWL-...
  • Page 6: Weitere Unterstützung

    Sie den Klemmblock mit der seitlichen Mit dem Anschluß der Versorgungsspan- Verriegelungsschraube. nung über den 5poligen Klemmblock neh- men Sie den RH1-TP/FL in Betrieb. Verrie- 3.4 DEMONTAGE Um den RH1-TP/FL von der Hutschiene zu demontieren, fahren Sie mit einem Schrau-...
  • Page 7: Technische Daten

    Länge eines Twisted Pair-Segmentes max. 100 m LWL-Leitungslänge (Beispiel) 50/125 µm-Faser max. 2.600 m 62,5/125 µm-Faser max. 3.100 m Lieferumfang Optischer/Elektrischer Twisted Pair Hutschienenhub RH1-TP/FL Klemmblock für die Versorgungsspannung Beschreibung und Betriebsanleitung Bestellnummer Optischer Twisted Pair Hutschienenhub RH1-TP/FL 943 613-001 Zubehör...
  • Page 8 Notizen / Notes Richard Hirschmann GmbH & Co. Produktbereich Netzwerktechnik Stuttgarter Straße 45-51 D-72654 Neckartenzlingen Telefon (07127) 14-1538 Printed in Germany 0395940010898000 Subject to alterations...
  • Page 9 The module conforms to the specifications of ISO/IEC standard 8802-3. Port 3 Made in Germany You will find a detailed description for con- struction of a local area network on network planning and installation in the “Ethernet manual“ (Order no. 943 320-011). Railhub RH1-TP/FL...
  • Page 10: Safety Guidelines

    Permission is not given for the circulation technical publication are checked regularly. or reproduction of this document, its use or Copyright © Richard Hirschmann GmbH & Any corrections which prove necessary are the passing on of its contents unless gran- Co 1998 contained in subsequent editions.
  • Page 11: Functional Description

    F/O line or RH1-TP/FL. To do so, a replace- Hirschmann Patent Frame Redundancy: frame pauses in accordance with IEEE stan- ment line is frequently routed in a different –...
  • Page 12 – flashes 2 times per period: and is active, – lit not: RH1-TP/FL not receiving any idle port has auto partitioned – flashes 1 time per period: signals from F/O segment, – lit not: RH1-TP/FL not receiving any idle RH1-TP/FL receiving idle signals –...
  • Page 13: Line Structure

    F/O line redundan run tional description - Controls”. Fig. 4: Redundant ring structure via the F/O ports of the RH1-TP/FL equipment Hirschmann Patent Frame Redundancy: EP 0403763 (Europe), NO 5.218.600 (USA) 2.3 COMBINATION WITH The number of pieces of equipment which...
  • Page 14: Startup Procedure

    5-pin terminal block. Lock the terminal block with the locking screw at the side. 3.4 DISMANTLING To take the RH1-TP/FL off the ISO/DIN rail, insert a screwdriver horizontally under the RH1-TP/FL housing into the locking slide, pull it (with-...
  • Page 15: Technical Data

    (8530 ft) 62,5/125 µm fiber max. 3.100 m (10170 ft) Scope of delivery RH1-TP/FL Optical/Electrical Twisted Pair Industrial Hub for ISO/DIN Rail incl. terminal block for supply voltage description and operating instructions Order number RH1-TP/FL – Optical Twisted Pair Industrial Hub for ISO/DIN Rail...
  • Page 16 Richard Hirschmann GmbH & Co. Produktbereich Netzwerktechnik Stuttgarter Straße 45-51 D-72654 Neckartenzlingen Telefon (07127) 14-1538 Printed in Germany 0395940010898000 Subject to alterations...
