Deutsch
1. GAS-FÜLLUNG (T005 16 160 99)
1. Original Weller Pyropen Nachfüllflasche
benutzen (Isobutane Gas <110>, da dieses
besonders rein ist).
2. Dosierring auf "OFF" stellen.
3. Pyropen Jr. mit Spitze nach unten festhalten,
Düse des Gasbehälters aufstecken und
Gasbehälter niederdrücken.
4. Der Tank des Pyropen Jr. ist gefüllt, sobald Gas nicht mehr strömt.
5. Gasfüllstand am Sichtfenster überprüfbar.
VENTIL FÜR ZÜNDKANAL
2. WEICHLÖTEN UND ARBEITEN MIT HEIßLUFT

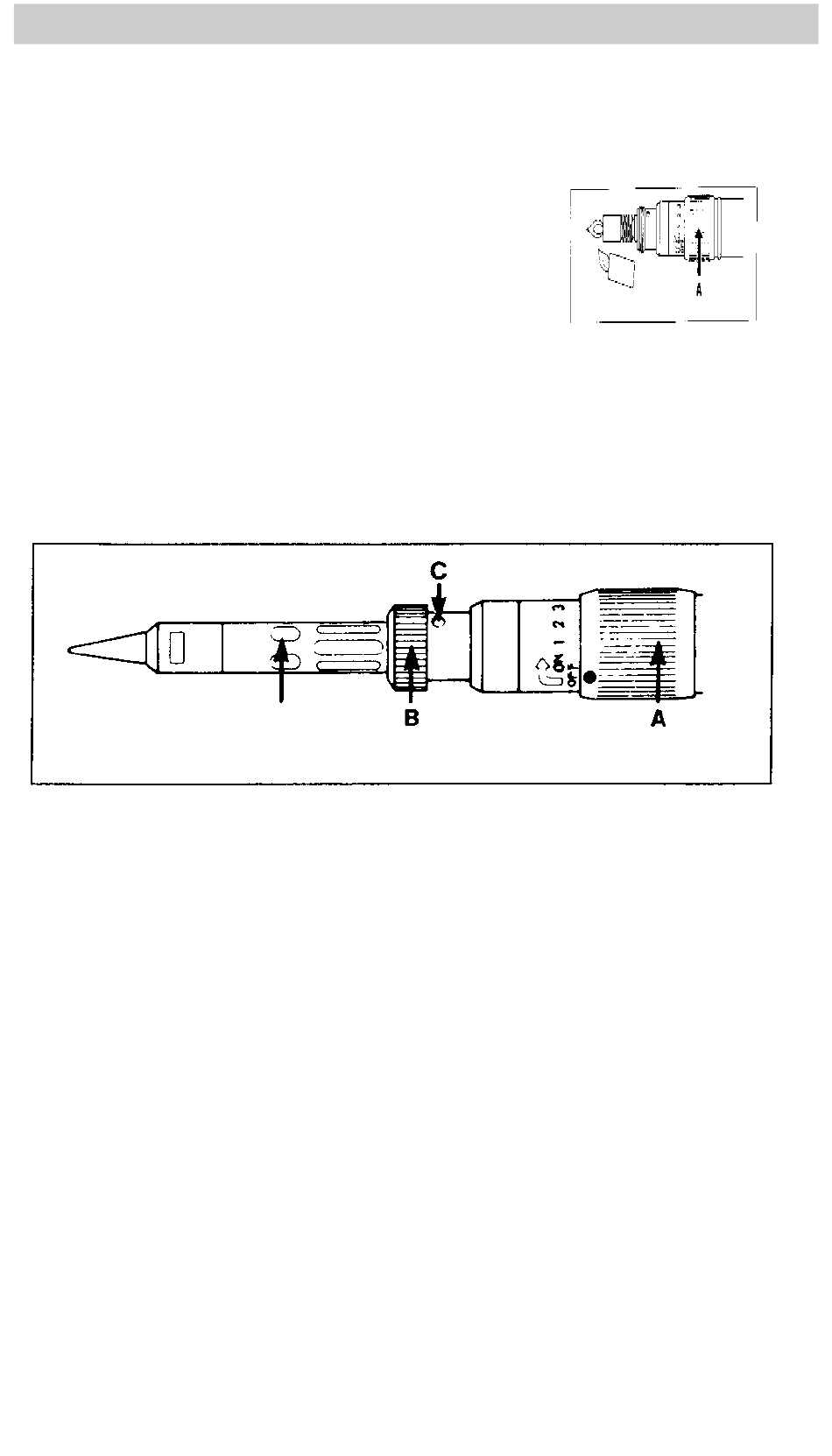

1. Dosierring "A" bis zur Position 1 nach rechts drehen. Gas strömt aus.
2. Rändelmutter "B" nach vorne schieben. Ventil für Zündkanal wird geöff-
net. Luftzufuhr "C" nicht bedecken, da sonst bei Entzünden Flammen aus
dem Zündkanal austreten und der Katalysator nicht reagiert (siehe
Zeichnung) unten.
3. Mit Feuerzeug anzünden. Die Rändelmutter so lange vorne halten, bis
Katalysator in der Lötspitze rot glüht. Danach den Zündkanal durch
Loslassen der Rändelmutter schließen.
4. Spitzentemperatur am Dosierring regulieren (Position 1-3).
5. Ausschalten des Pyropen Jr. erfolgt durch Drehen des Dosierringes auf
Position "OFF".
6. Bei Arbeiten mit Heißluft die Lötspitze durch Heißluftdüse ersetzen.
1
RÄNDELMUTTER
DOSIERRING
