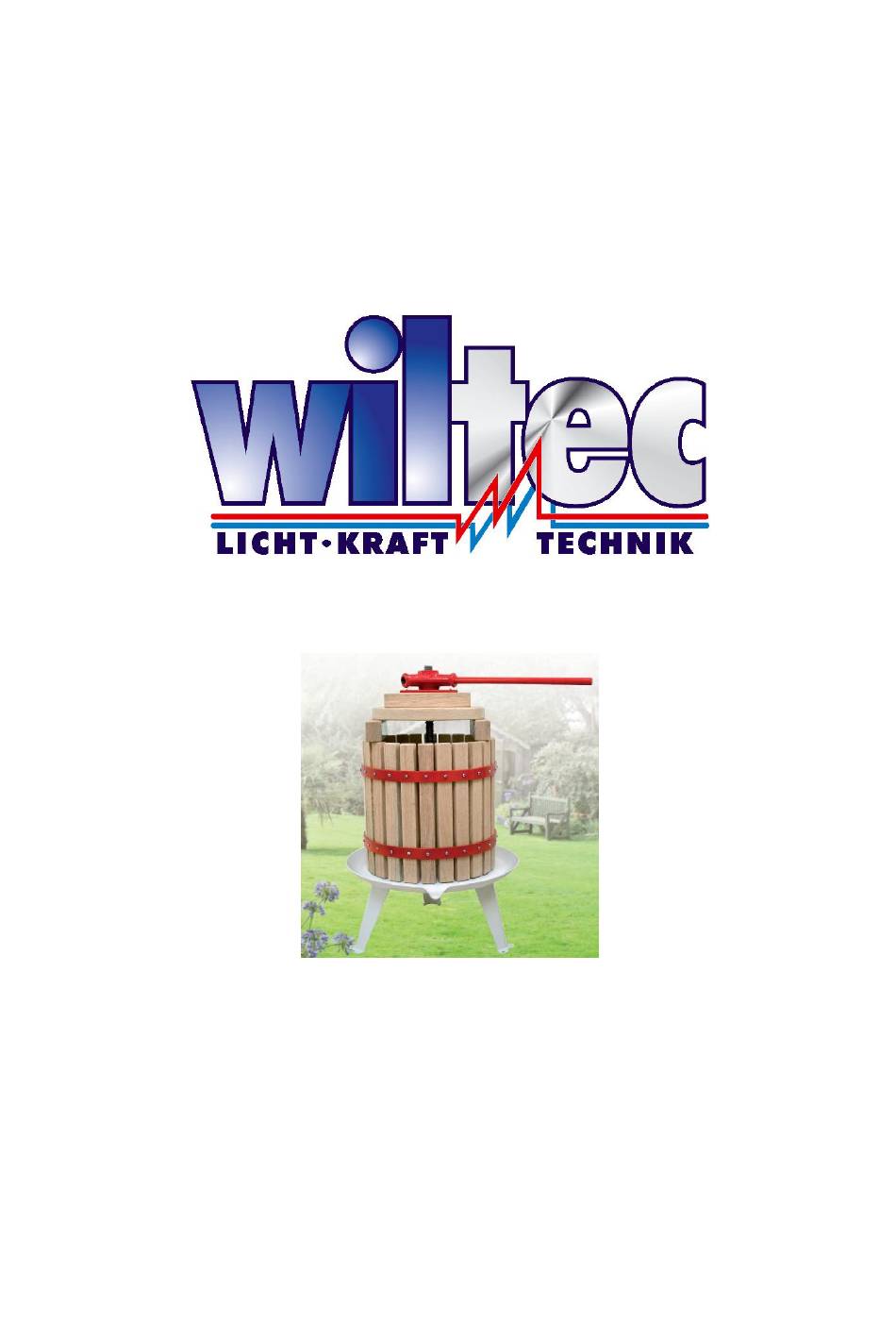

Bedienungsanleitung
Fruchtpresse
Artikel 30162, 30163, 30164, 51739
Abbildung ähnlich, kann je nach Modell abweichen
Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten
Read and follow the operating instructions and safety information before using for the first time.
Avant la mise en service, lisez le mode d'emploi et les consignes de sécurité et respectez-les.
Technische Änderungen vorbehalten!
Durch stetige Weiterentwicklungen können Abbildungen, Funktionsschritte und technische Daten ge-
ringfügig abweichen.
Aktualisierung der Dokumentation
Haben Sie Vorschläge zur Verbesserung oder haben Sie Unregelmäßigkeiten festgestellt, nehmen Sie
bitte Kontakt mit uns auf.
Advertisement
Related Manuals for WilTec 30162
Summary of Contents for WilTec 30162
- Page 1 Bedienungsanleitung Fruchtpresse Artikel 30162, 30163, 30164, 51739 Abbildung ähnlich, kann je nach Modell abweichen Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten Read and follow the operating instructions and safety information before using for the first time. Avant la mise en service, lisez le mode d’emploi et les consignes de sécurité et respectez-les.
- Page 2 Die in diesem Dokument enthalten Informationen können sich jederzeit ohne vorherige Ankündigung ändern. Kein Teil dieses Dokuments darf ohne die vorherige schriftliche Einwilligung von der Wiltec Wildanger Technik GmbH kopiert oder in sonstiger Form vervielfältigt werden. Die Wiltec Wildanger Technik GmbH übernimmt keine Haftung für eventuelle Fehler in diesem Benutzerhandbuch oder den Anschlussdiagrammen.
- Page 3 Fruchtpresse 6l Fruchtpresse 12l Fruchtpresse 18l Fruchtpresse 18l Fruchtpresse 30l Teileliste...
- Page 4 Zusammenbau Bitte montieren Sie alle Holzteile F mit den mitgelieferten Schrauben L an die roten Halteringe E. Bitte achten Sie darauf, dass alle abgeschrägten Kanten in die gleich Richtung gestellt sind. Wenn Sie alle Teile zusammen geschraubt haben stellen Sie den fertigen Einsatz bitte auf einen glatten Untergrund, um zu kontrollieren, ob alle Teile gleich hoch und stabil montiert sind.
- Page 5 Positionieren Sie zum Schluss die Druckplatte (D& H) Platzieren Sie den Kunststoffring J auf der Druckplatte und montieren Sie anschließend Teil B. Stecken Sie die rote Stange C in eine der Öffnungen von Teil B und pressen Sie die Früchte durch drehen im Uhrzeigersinn Bei allen Pressen dieser Bauart ist es nicht möglich ganze Früchte zu pressen.
- Page 6 Operation Manual Fruit press 30162, 30163, 30164, 51739 Read and follow the operating instructions and safety information before using for the first time. Technical changes reserved! Due to further developments, illustrations, functioning steps and technical data can differ insignifi- cantly.
- Page 7 The information contained in this document is subject to change without prior notice. No part of this document can be copied or duplicated in another form without the prior written consent of Wiltec Wil- danger Technik GmbH. The Wiltec Wildanger Technik GmbH assumes no liability for any errors in this user manual or the connection diagram.
- Page 8 Fruit Press 6l Fruit Press 12l Fruit Press 18l Fruit Press 30l Spare Parts List ：...
- Page 9 Assembly： 1. Chine Hoop E and wood Block F assembly, before being assembled, all wood blocks with bevel edge should be set in one direction while with smooth edge be in the opposite side in line. When finished assembly, all wood blocks with smooth edge should be placed in a flat platform to make sure all blocks are kept in order and with the same height, to make sure it’s smooth and steady when placed in the round base.
- Page 10 after that, place assembled pressing plate D & H in it. 6. Plastic ring J should be placed in the pressing plate first, then to screw the triangle valve B, after that, insert the red rod to the hole of triangle valve B. Fruit can be pressed when rotating the red rod in clockwise direction.
- Page 11 Guide d‘utilisation Presse Fruits 30162, 30163, 30164, 51739 Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten Read and follow the operating instructions and safety information before using for the first time. Avant la mise en service, lisez le mode d’emploi et les consignes de sécurité et respectez-les.
- Page 12 être copié ou reproduit sans l’autorisation écrite préalable de la société Wiltec Wildanger Technik GmbH. La société Wiltec Wildanger Technik GmbH n’assume aucune res- ponsabilité pour des erreurs éventuelles de ce manuel ou des schémas de raccordement.
- Page 13 Presse à fruits 6l Presse à fruits 12l Presse à fruits 18l Presse à fruits 30l Spare Parts List ：...
- Page 14 Montage Veuillez monter tous les pièces en bois F avec les vis livrées L sur les anneaux de retenue rouges E. Veuillez faire attention que tous les bords biseautés sont mis dans la même direction. Après avoir vissé toutes les pièces, mettez l´ empiècement sur un sol stable et plat, pour pouvoir contrôler, si toutes les pièces ont la même hauteur et si elles sont montées correctement et d´une façon stable.
- Page 15 Positionnez l´estampe (D et H) à la fin. Placez le collier en plastique J sur l´estampe et monter après la pièce B. Mettez la barre rouge C dans un trou de la pièce B et pressurez les fruits en tournant la barre dans le sens horaire.
