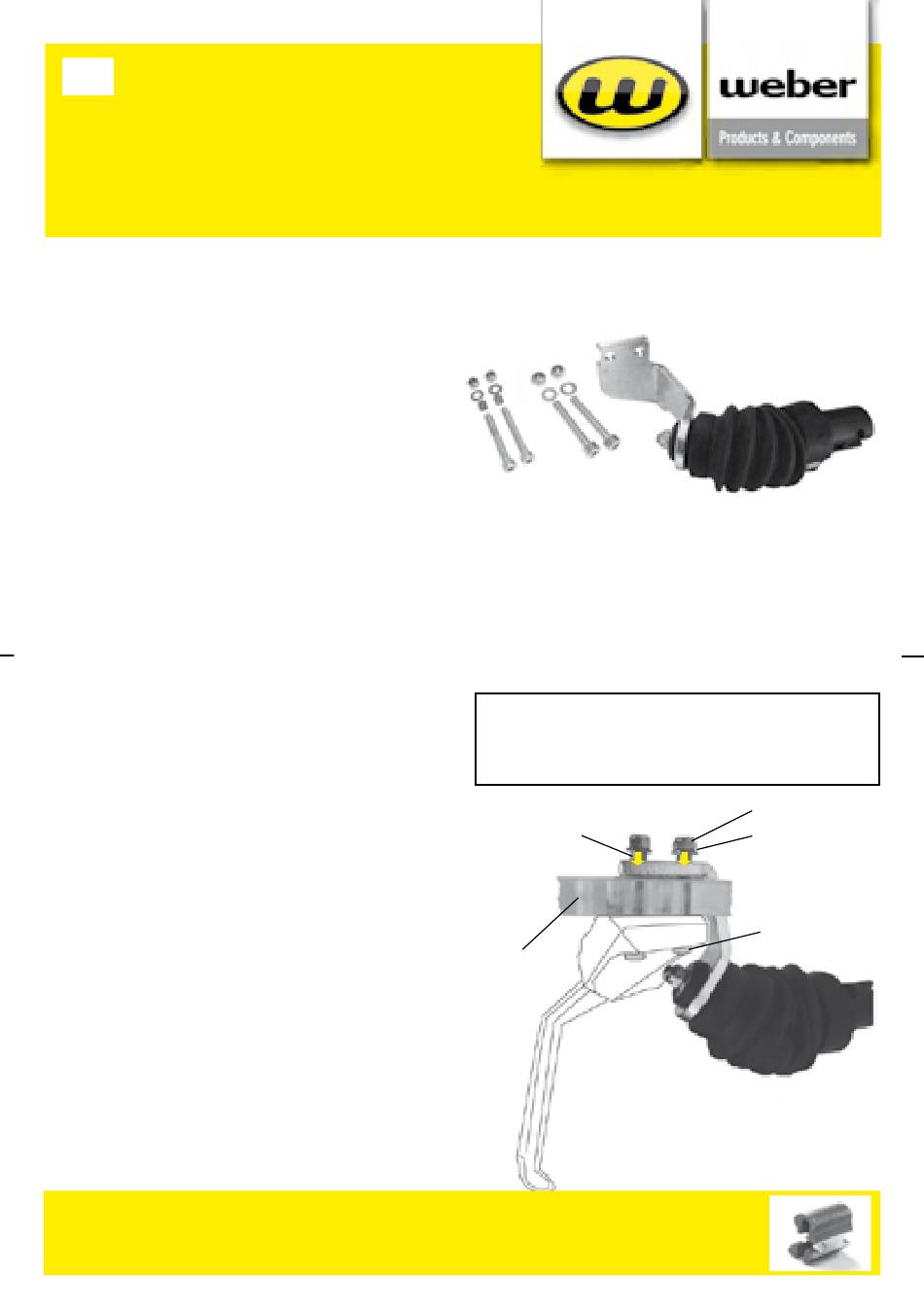

Weber HITCH EP Installation Instructions And Safety Information

d uK
Montageanleitung und SicherheitShinweiSe
Fahrrad-anhänger - KuPPlung eP
Die EP-Kupplung ist eine Sonderform der be-
kannten WEBER E-Kupplung. Sie wird hinter der
Kettenstrebe an vorhandene Bohrungen des
„Pletscher"-Ständers befestigt.
Die Montage der EP-Kupplung ist nicht möglich,
wenn die Schrauben nicht mit Überstand durch
die Kettenstrebe reichen.
Es ist nicht zulässig, einen Hänger ohne Deichsel- Fangband
an der EP-Kupplung zu befestigen. Dieses Fangband ist eine
zusätzliche Sicherheit für Sie und Ihre Kinder gegen Unfälle
oder Fehlbedienung. Sofern die Deichsel ihres Anhängers
noch nicht über ein Fangband verfügt, können Sie das Set
„Fangband inklusive Deichselfuß und Schraube (Art. Nr.
R2.12.490.00) bei uns bestellen.
Montage
1. Entfernen Sie die bisherigen Schrauben Ihres
Pletscherständers.
2. Je nach Lochgröße im Rahmen verwenden Sie die
M5 oder M6 Schrauben. Schieben Sie die Schrauben
in der benötigten Größe von vorne durch den Ständer,
den Rahmen und die Kupplung und schrauben diese
mit der Beilagscheibe unter den Stopmuttern fest.
- Bei Verwendung von M5 Schrauben stecken Sie
zuerst die mitgelieferten Hülsen dann die Beilag-
scheiben auf die Schrauben.
- Bei Verwendung von M6 Schrauben werden keine
Hülsen benötigt.
- Kürzen Sie, wenn nötig das überstehende Ende
der Schrauben.
- Überprüfen Sie bitte regelmäßig das Anzugsmo-
ment der Schraubverbindung. Speziell dicke Lack-
schichten können sich setzen.
hinweiS:
Verhindern anbauteile am Fahrradrahmen den anbau der eP-Kupplung, ist dafür ein
Zwischenstück (adapter) erhältlich!
Fr
nl eS
(Art. Nr. KU.06.110.13)
lieferumfang:
1x EP-Kupplung, 2x Schrauben M5 x40,
2x Schrauben M6 x40, 2x Scheiben Ø 5 ,3mm,
2x Scheiben Ø 6,4mm, 2x Sicherungs-Muttern M5,
2x Sicherungs-Muttern M6, 2x Hülsen Ø 5mm.
technische daten
EP-Kupplung:
Zulässiges Gesamtgewicht:
max. Stützlast:
Hülse nur bei
M5-Schrauben
Fahrradrahmen
80kg
6,5 kg
Stopmutter
Beilagscheibe
Schraube
