Основы сварки
20

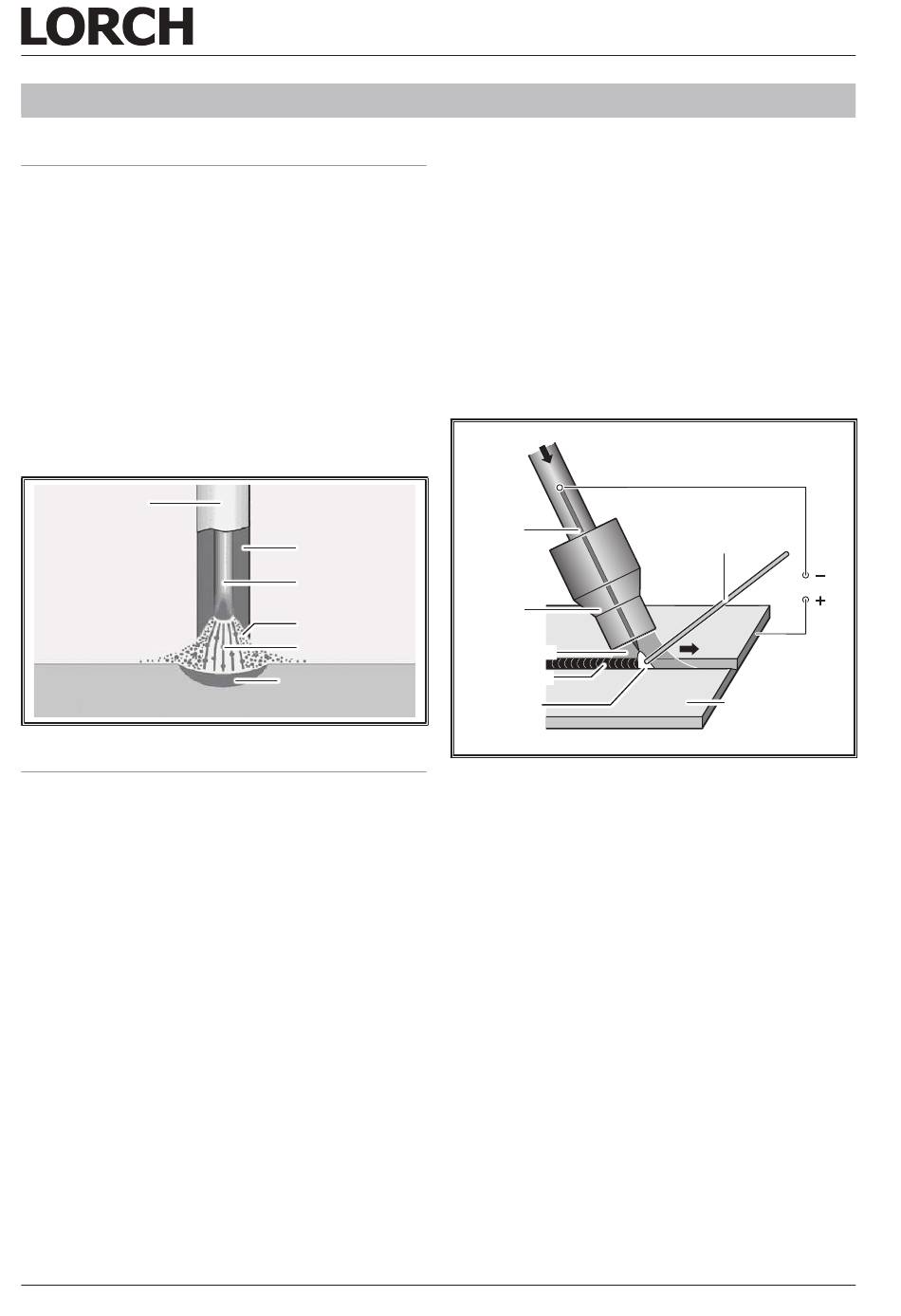

Сварка штучным электродом
20.1
При общеизвестном способе ручной сварки электриче-
ской дугой используются покрытые электроды. Покры-
тие электрода плавится во время сварочного процесса
вместе с основным стержнем. Покрытие обеспечивает
газовую защиту дуги. Дополнительно плавящееся по-
крытие возмещает легирующие элементы, которые
разрушаются в расплавленном электролите. Над свар-
ным швом образуется слой шлака, который закрывает
и защищает остывающий металл от воздуха.
Покрытия электродов различаются по толщине и
типу, т.е. по химическому составу. Это обуславливает
различия в характеристиках сварки, а значит и раз-
личные сферы применения электродов. Типы и спец-
ификация штучных сварочных электродов определе-
ны в DINEN499 (прежде DIN1913).
Штучный
сварочный
электрод
Основной металл
Сварка TIG
20.2
Способ сварки TIG характеризуется универсально-
стью применения и обеспечивает высокое качество
сварного соединения.
При сварке TIG электрод состоит из неплавящегося
вольфрама, в а качестве защитных газов используют-
ся инертные газы (TIG). В английском языке этот вид
сварки обозначается аббревиатурой TIG („Tungsten"
= вольфрам).
Инертные газы химически нейтральны и не вступают
в реакцию с расплавленным металлом. Инертными
газами являются, например, аргон или гелий и их сме-
си. Чаще всего используется чистый аргон (99,9% Ar).
Защитный газ должен быть сухим. DIN32526 опреде-
ляет различные типы защитного газа.
Принцип способа сварки TIG
Неплавящийся вольфрамовый электрод закреплен
в зажимной цанге в газо- или водоохлаждаемой го-
релке Между вольфрамовым электродом и обраба-
тываемой деталью возникает электрическая дуга в
инертной атмосфере защитного газа. Вольфрамовый
электрод действует, таким образом, как инициатор
дуги. Электрическая дуга точечно расплавляет об-
рабатываемую деталь, образуется сварочная ванна.
- 108 -
Покрытие
Стерженьэ-
лектрода
Газ/шлак
Электрическая
дуга
Зона плавления
Из газового сопла выходит защитный газ. Он защи-
щает вольфрамовый электрод, электрическую дугу и
расплавленный электролит от окружающего воздуха.
Это позволяет избежать неблагоприятного окисле-
ния. Следовательно, плохие сварочные результаты
могут произойти от некачественной газовой защиты.
В случае, если требуется дополнительный приса-
дочный материал, он подается или вручную, как при
газопламенной сварке, или автоматически посред-
ством блока подачи проволоки. Присадочная прово-
лока должна быть в равной или в большей степени
легирована, чем основной материал. Без подачи
присадочного материала очень хорошо свариваются
угловые соединения и отбортованные кромки.
Защитный газ
Вольфра
мовый
электрод
Газовое
сопло
Защитный газ
Сварной шов
Электриче-
ская дуга
В принципе при сварке TIG можно использовать как
постоянный (DC), так и переменный ток (AC). При
этом род тока и полярность зависят от сплавляемого
материала.
Нелегированная и низколегированая сталь, высоко-
легированная сталь и медь, а также титан и тантал
свариваются на постоянном токе, причем электрод
из-за более высокой токовой нагрузки подключается
к отрицательному полюсу.
При сваривании алюминия и магния, а также спла-
вов, используется переменный ток, чтобы разорвать
сильноплавкую, вязкую оксидную пленку, которая
образуется в сварочной ванне или присутствует на
основном металле. Если же эта оксидная пленка от-
сутствует, например, из-за того, что сварка длитель-
ное время производилась в одном и том же месте,
электрическая дуга может быть нестабильной и пе-
риодически прерываться.
Форма наконечника электрода
Вольфрамовые электроды в принципе должны зата-
чиваться в продольном направлении, так как попе-
речные риски от заточки могут послужить причиной
нестабильности электрической дуги.
Основы сварки
Присадочная
проволока
Источник тока
Обрабатываемая
деталь
