Hans Grohe AXOR Starck Series Instructions For Use/Assembly Instructions
Hide thumbs
Also See for AXOR Starck Series:
- Instructions for use/assembly instructions (41 pages) ,
- Installation/user instructions/warranty (25 pages) ,
- Instructions for use/assembly instructions (80 pages)
Table of Contents
Advertisement
Available languages
Available languages
Quick Links
DE Gebrauchsanleitung / Montageanleitung
FR Mode d'emploi / Instructions de montage
EN Instructions for use / assembly instructions
IT Istruzioni per l'uso / Istruzioni per Installazione
ES Modo de empleo / Instrucciones de montaje
NL Gebruiksaanwijzing / Handleiding
DK Brugsanvisning / Monteringsvejledning
PT Instruções para uso / Manual de Instalación
PL Instrukcja obsługi / Instrukcja montażu
CS Návod k použití / Montážní návod
SK Návod na použitie / Montážny návod
ZH 用户手册 / 组装说明
RU Руководство пользователя / Инструкция по
монтажу
HU Használati útmutató / Szerelési útmutató
FI Käyttöohje / Asennusohje
SV Bruksanvisning / Monteringsanvisning
LT Vartotojo instrukcija / Montavimo instrukcijos
HR Upute za uporabu / Uputstva za instalaciju
TR Kullanım kılavuzu / Montaj kılavuzu
RO Manual de utilizare / Instrucţiuni de montare
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης
SL Navodilo za uporabo / Navodila za montažo
ET Kasutusjuhend / Paigaldusjuhend
LV Lietošanas pamācība / Montāžas instrukcija
SR Uputstvo za upotrebu / Uputstvo za montažu
NO Bruksanvisning / Montasjeveiledning
BG Инструкция за употреба / Ръководство за
монтаж
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 29
AR دﻟﻴﻞ اﻻﺳﺘﺨﺪام / ﺗﻌﻠﻴﻤﺎت اﻟﺘﺠﻤﻴﻊ
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
30
10821000 / 10821800
Starck
Advertisement
Table of Contents
Related Manuals for Hans Grohe AXOR Starck Series
Summary of Contents for Hans Grohe AXOR Starck Series

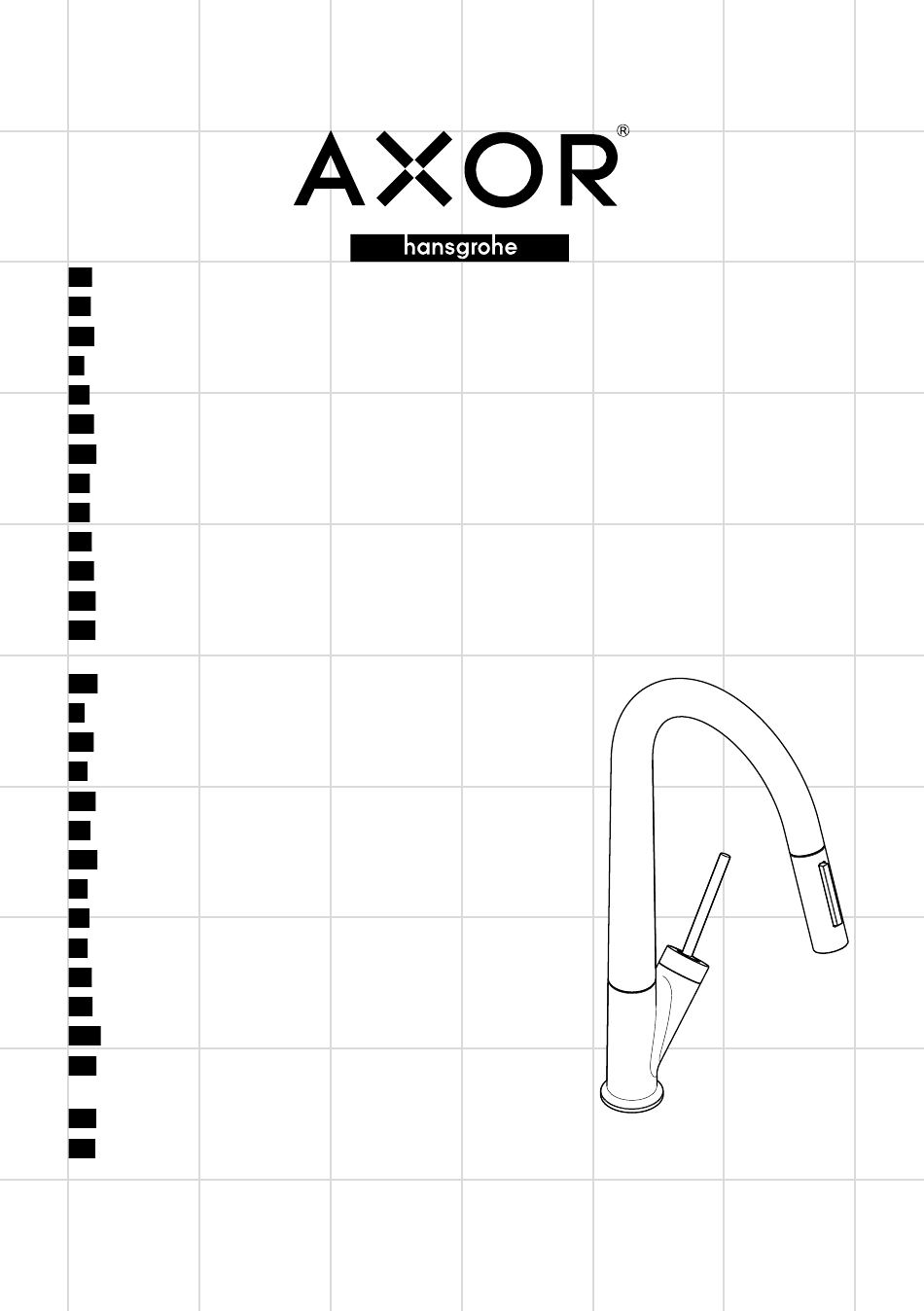

- Page 1 DE Gebrauchsanleitung / Montageanleitung FR Mode d'emploi / Instructions de montage EN Instructions for use / assembly instructions IT Istruzioni per l'uso / Istruzioni per Installazione ES Modo de empleo / Instrucciones de montaje NL Gebruiksaanwijzing / Handleiding DK Brugsanvisning / Monteringsvejledning PT Instruções para uso / Manual de Instalación PL Instrukcja obsługi / Instrukcja montażu CS Návod k použití / Montážní návod SK Návod na použitie / Montážny návod ZH 用户手册 / 组装说明 RU Руководство пользователя / Инструкция по монтажу HU Használati útmutató / Szerelési útmutató FI Käyttöohje / Asennusohje SV Bruksanvisning / Monteringsanvisning LT Vartotojo instrukcija / Montavimo instrukcijos HR Upute za uporabu / Uputstva za instalaciju TR Kullanım kılavuzu / Montaj kılavuzu RO Manual de utilizare / Instrucţiuni de montare EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης...
-
Page 2: Montage
Deutsch Sicherheitshinweise Symbolerklärung Bei der Montage müssen zur Vermeidung von Kein essigsäurehaltiges Silikon verwenden! Quetsch- und Schnittverletzungen Handschuhe getragen werden. Maße (siehe Seite 35) Große Druckunterschiede zwischen den Kalt- und Warmwasseranschlüssen müssen ausgeglichen werden. Durchflussdiagramm (siehe Seite 35) Montagehinweise Durchflussleistung Normalstrahl •... - Page 3 Français Consignes de sécurité Description du symbole Lors du montage, porter des gants de protection Ne pas utiliser de silicone contenant de pour éviter toute blessure par écrasement ou l'acide acétique! coupure. Dimensions (voir page 35) Il est conseillé d'équilibrer les pressions de l'eau chaude et froide.
-
Page 4: Flow Diagram
English Safety Notes Symbol description Gloves should be worn during installation to prevent Do not use silicone containing acetic acid! crushing and cutting injuries. The hot and cold supplies must be of equal Dimensions (see page 35) pressures. Installation Instructions Flow diagram •... - Page 5 Italiano Indicazioni sulla sicurezza Descrizione simbolo Durante il montaggio, per pevitare ferite da Non utilizzare silicone contenente acido schiacciamento e da taglio bisogna indossare guanti acetico! protettivi. Ingombri (vedi pagg. 35) Attenzione! Compensare le differenze di pressione tra i collegamenti dell'acqua fredda e dell'acqua calda.
-
Page 6: Indicaciones De Seguridad
Español Indicaciones de seguridad Descripción de símbolos Durante el montaje deben utilizarse guantes para No utilizar silicona que contiene ácido evitar heridas por aplastamiento o corte. acético! Grandes diferencias de presión en servicio entre Dimensiones (ver página 35) agua fría y agua caliente deben equilibrarse. Indicaciones para el montaje Diagrama de circulación •... - Page 7 Nederlands Veiligheidsinstructies Symboolbeschrijving Bij de montage moeten ter voorkoming van knel- en Gebruik geen zuurhoudende silicone! snijwonden handschoenen worden gedragen. Grote drukverschillen tussen de koud- en Maten (zie blz. 35) warmwatertoevoer dienen vermeden te worden. Montage-instructies Doorstroomdiagram • Vóór de montage moet het product gecontroleerd (zie blz.
- Page 8 Dansk Sikkerhedsanvisninger Symbolbeskrivelse Ved monteringen skal der bruges handsker for at Der må ikke benyttes eddikesyreholdig undgå kvæstelser og snitsår. silikone! Større trykforskelle mellem koldt og varmt vand bør Målene (se s. 35) udjævnes. Monteringsanvisninger Gennemstrømningsdiagram • Før monteringen skal produktet kontrolleres for (se s.
-
Page 9: Avisos De Segurança
Português Avisos de segurança Descrição do símbolo Durante a montagem devem ser utilizadas luvas de Não utilizar silicone que contenha ácido protecção, de modo a evitar ferimentos resultantes acético! de entalamentos e de cortes. Medidas (ver página 35) Grandes diferenças entre as pressões das águas quente e fria devem ser compensadas. -
Page 10: Wskazówki Bezpieczeństwa
Polski Wskazówki bezpieczeństwa Opis symbolu Aby uniknąć zranień, takich jak zgniecenia Nie stosować silikonów zawierających kwas czy przecięcia, podczas montażu należy nosić octowy! rękawice. Wymiary (patrz strona 35) Znaczne różnice ciśnień na dopływach ciepłej i zimnej wody muszą zostać wyrównane. Schemat przepływu Wskazówki montażowe (patrz strona 35) - Page 11 Česky Bezpečnostní pokyny Popis symbolů Pro zabránění řezným zraněním a pohmožděninám Nepoužívat silikon s obsahem kyseliny je nutné při montáži nosit rukavice. octové! Je nutné vyrovnat velké rozdíly tlaku mezi přípoji Rozmìry (viz strana 35) studené a teplé vody. Pokyny k montáži Diagram průtoku •...
- Page 12 Slovensky Bezpečnostné pokyny Popis symbolov Pri montáži musíte nosiť rukavice, aby ste predišli Nepoužívať silikón s obsahom kyseliny pomliaždeninám a rezným poraneniam. octovej! Veľké rozdiely v tlaku medzi prípojkami studenej a Rozmery (viď strana 35) teplej vody musia byť vyrovnané. Pokyny pre montáž...
- Page 13 中文 安全技巧 符号说明 装配时为避免挤压和切割受伤，必须戴上手 请勿使用含有乙酸的硅！ 套。 冷热水管间过大的压力差必须予以平衡。 大小 (参见第 35 页) 安装提示 • 安装前必须检查产品是否受到运输损害。 安装 流量示意图 后将不认可运输损害或表面损伤。 (参见第 35 页) • 必须按照现行的规定安装，冲洗和测试产品。 流速 普通水流 • 请遵守当地国家现行的安装规定。 花洒出水流量 技术参数 工作压强： 最大 1 MPa 推荐工作压强： 0,1 0,5 MPa 操作 (参见第 36 页) 测试压强：...
- Page 14 Русский Указания по технике Описание символов безопасности Не применяйте силикон, содержащий Во время монтажа следует надеть перчатки во уксусную кислоту. избежание прищемления и порезов. Размеры (см. стр. 35) донного клапа. Перед установкой смесителя необходимо регулировочными кранами выровнять авление холодной и горячей воды при Схема...
-
Page 15: Műszaki Adatok
Magyar Biztonsági utasítások Szimbólumok leírása A szerelésnél a zúzódások és vágási sérülések Ne használjon ecetsavtartalmú szilikont! elkerülése érdekében kesztyűt kell viselni. A hidegvíz- és a melegvíz-csatlakozások közötti Méretet (lásd a 35. oldalon) nagy nyomáskülönbséget kikell egyenlíteni! Szerelési utasítások Átfolyási diagramm •... - Page 16 Suomi Turvallisuusohjeet Merkin kuvaus Asennuksessa on käytettävä käsineitä puristumien ja Älä käytä etikkahappopitoista silikonia! viiltojen aiheuttamien tapaturmien estämiseksi. Suuret paine-erot kylmä- ja kuumavesiliitäntöjen Mitat (katso sivu 35) välillä on tasattava. Asennusohjeet Virtausdiagrammi • Ennen asennusta on tarkastettava tuotteen mahdolliset (katso sivu 35) kuljetusvahingot.
- Page 17 Svenska Säkerhetsanvisningar Symbolförklaring Handskar ska bäras under monteringsarbetet så att Använd inte silikon som innehåller ättiksyra! man kan undvika kläm- och skärskadorgen werden. Stora tryckskillnader mellan anslutningarna för varmt Måtten (se sidan 35) och kallt vatten måste utjämnas. Monteringsanvisningar Flödesschema •...
- Page 18 Lietuviškai Saugumo technikos nurodymai Simbolio aprašymas Apsaugai nuo užspaudimo ir įsipjovimo montavimo Nenaudokite silikono, kurio sudėtyje yra metu mūvėkite pirštines. acto rūgšties! Turi būti išlyginti šalto ir karšto slėgio nelygumai. Išmatavimai (žr. psl. 35) Montavimo instrukcija • Prieš montuojant būtina patikrinti, ar gaminys Pralaidumo diagrama nebuvo pažeistas transportavimo metu.
- Page 19 Hrvatski Sigurnosne upute Opis simbola Prilikom montaže se radi sprječavanja prignječenja i Nemojte koristiti silikon koji sadrži octenu posjekotina moraju nositi rukavice. kiselinu! Velika razlika u pritisku između vruće i hladne vode Mjere (pogledaj stranicu 35) mora biti izbalansirana. Upute za montažu Dijagram protoka •...
-
Page 20: Teknik Bilgiler
Türkçe Güvenlik uyarıları Simge açıklaması Montaj esnasında ezilme ve kesilme gibi Asetik asit içeren silikon kullanmayın! yaralanmaları önlemek için eldiven kullanılmalıdır. Sıcak ve soğuk su bağlantıları arasında büyük Ölçüleri (Bakınız sayfa 35) basınç farklılıkları varsa, bu basınç farklılıklarının dengelenmesi gerekir. Akış... -
Page 21: Descrierea Simbolurilor
Română Instrucţiuni de siguranţă Descrierea simbolurilor La montare utilizaţi mănuşi pentru evitarea Nu utilizaţi silicon cu conţinut de acid acetic! contuziunilor şi tăierii mâinilor. Diferenţele de presiune mari între alimentarea cu Dimensiuni (vezi pag. 35) apă rece şi apă caldă trebuie echilibrate. Instrucţiuni de montare Diagrama de debit •... - Page 22 Ελληνικά Υποδείξεις ασφαλείας Περιγραφή συμβόλων Για να αποφύγετε τραυματισμούς κατά τη Μην χρησιμοποιείτε σιλικόνη που περιέχει συναρμολόγηση πρέπει να φοράτε γάντια. οξικό οξύ! Οι διαφορές της πίεσης μεταξύ της σύνδεσης κρύου Διαστάσεις (βλ. σελίδα 35) και ζεστού νερού θα πρέπει να αντισταθμίζονται. Οδηγίες...
-
Page 23: Varnostna Opozorila
Slovenski Varnostna opozorila Opis simbola Pri montaži je treba nositi rokavice, da se preprečijo Ne smete uporabiti silikona, ki vsebuje poškodbe zaradi zmečkanja ali urezov. ocetno kislino! Velike razlike v tlaku med priključkom za mrzlo in Mere (glejte stran 35) priključkom za toplo vodo je potrebno izravnati. - Page 24 Estonia Ohutusjuhised Sümbolite kirjeldus Kandke paigaldamisel muljumis- ja lõikevigastuste Ärge kasutage äädikhapet sisaldavat vältimiseks kindaid. silikooni! Kui külma ja kuuma vee ühenduste surve on väga Mõõtude (vt lk 35) erinev, tuleb need tasakaalustada. Paigaldamisjuhised Läbivooludiagramm • Enne paigaldamist tuleb toodet kontrollida (vt lk 35) transpordikahjustuste osas Pärast paigaldamist ei ...
- Page 25 Latvian Drošības norādes Simbolu nozīme Montāžas laikā, lai izvairītos no saspiedumiem un Neizmantot silikonu, kas satur etiķskābi! iegriezumiem, nepieciešams nēsāt cimdus. Jāizlīdzina spiediena atšķirības starp aukstā un Izmērus (skat. 35. lpp.) karstā ūdens pievadiem. Norādījumi montāžai Caurplūdes diagramma • Pirms montāžas nepieciešams pārbaudīt, vai (skat.
- Page 26 Srpski Sigurnosne napomene Opis simbola Prilikom montaže se radi sprečavanja prignječenja i Nemojte koristiti silikon koji sadrži sirćetnu posekotina moraju nositi rukavice. kiselinu! Velika razlika u pritisku između vruće i hladne vode Mere (vidi stranu 35) mora biti izbalansirana. Instrukcije za montažu Dijagram protoka •...
- Page 27 Norsk Sikkerhetshenvisninger Symbolbeskrivelse Bruk hansker under montasjen for å unngå klem- og Ikke bruk silikon som inneholder eddiksyre! kuttskader. Store trykkdifferanser mellom kaldt- og Mål (se side 35) varmtvannstilkoblinger skal utlignes. Montagehenvisninger Gjennomstrømningsdiagram • Før montasjen skal produktet sjekkes for (se side 35) transportskader.
-
Page 28: Технически Данни
БЪЛГАРСКИ Указания за безопасност Описание на символите При монтажа трябва да се носят ръкавици, за да Не използвайте силикон, съдържащ се избегнат наранявания поради притискане оцетна киселина! или порязване. Размери (вижте стр. 35) Големите разлики в налягането между изводите за студената... - Page 29 Shqip Udhëzime sigurie Përshkrimi i simbolit Për të evituar lëndimet e pickimeve ose të prerjeve Mos përdorni silikon që në përbërje ka acid gjatë procesit të montimit duhet që të vishni doreza. acetik. Ndryshimet e mëdha të presionit mes lidhjeve të ujit Përmasat (shih faqen 35) të...
- Page 30 عربي الرمز وصف األمان تنبيھات أحماض على يحتوي الذي السليكون تستخدم ال ھام أخطار حدوث لتجنب التركيب أثناء لليد قفازات إرتداء يجب الجروح أو اإلنحشار في متعادلين البارد والماء الساخن الماء تيار يكون أن يجب صفحة راجع أبعاد الضغط للصرف رسم...
- Page 31 24 x 15°...
- Page 32 24 x 15°...
- Page 33 7 Nm SW 10 mm SW 19 mm 8 Nm CLICK...
- Page 34 1 Nm...
- Page 35 Starck 10821000 / 10821800 Starck 10821000 / 10821800...
- Page 36 öffnen / ouvert / open / aperto / abierto / open / åbne / schließen / fermé / close / chiudere / cerrar / sluiten / dienung اﻟﺘﺸﻐﻴﻞ abrir / otworzyć / otevřít / otvoriť / 开 / открыть / nyitás / lukke / fechar / zamknąć / zavřít / uzavrieť / 关 / avaaminen / öppna / atidaryti / Otvaranje / açmak / اﻟﺘﺸﻐﻴﻞ закрыть / bezárás / sulkeminen / stänga / uždaryti / öffnen ﻓﺘﺢ deschide / ανοικτό / odpreti / avage / atvērt / Zatvaranje / kapatmak / închide / κλειστό / ﻓﺘﺢ otvoriti / åpne / отваряне / hape / zapreti / sulgege / aizvērt / zatvori / lukke / затваряне / hließen إﻏﻼق mbylle / إﻏﻼق Warm ﺳﺎﺧﻦ ﺳﺎﺧﻦ Kalt رد ﺑﺎ رد ﺑﺎ einigung اﻟﺘﻨﻈﻴﻒ اﻟﺘﻨﻈﻴﻒ اﻟﺘﺸﻐﻴﻞ اﻟﺘﺸﻐﻴﻞ ﻓﺘﺢ ﻓﺘﺢ إﻏﻼق warm / chaud / hot / caldo / caliente / warm / varmt / kalt / froid / cold / freddo / frío / koud / koldt / fria / quente / ciepła / teplá / teplá / 热 / горячая / meleg / zimna / studená / studená / 冷 / холодная / hideg / إﻏﻼق...
- Page 38 Starck 97155XXX 10821000 / 10821800 95893XXX 95907XXX 97157000 97735000 96737000 98186000 98231000 (30x2) (18x1,5) 98211000 95169000 (21x2,5) 95908XXX (21,95x1,78) 96339000 98140000 95909000 (20x1) 95910000 98749000 98758000 97523000 95561000 95049000 95507000 98551000...
- Page 40 P-IX DVGW SVGW WRAS 10821XXX P-IX 19702/IO 1.42/20144 DIN 4109 P-IX 19702/IO Hansgrohe · Auestraße 5 - 9 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
