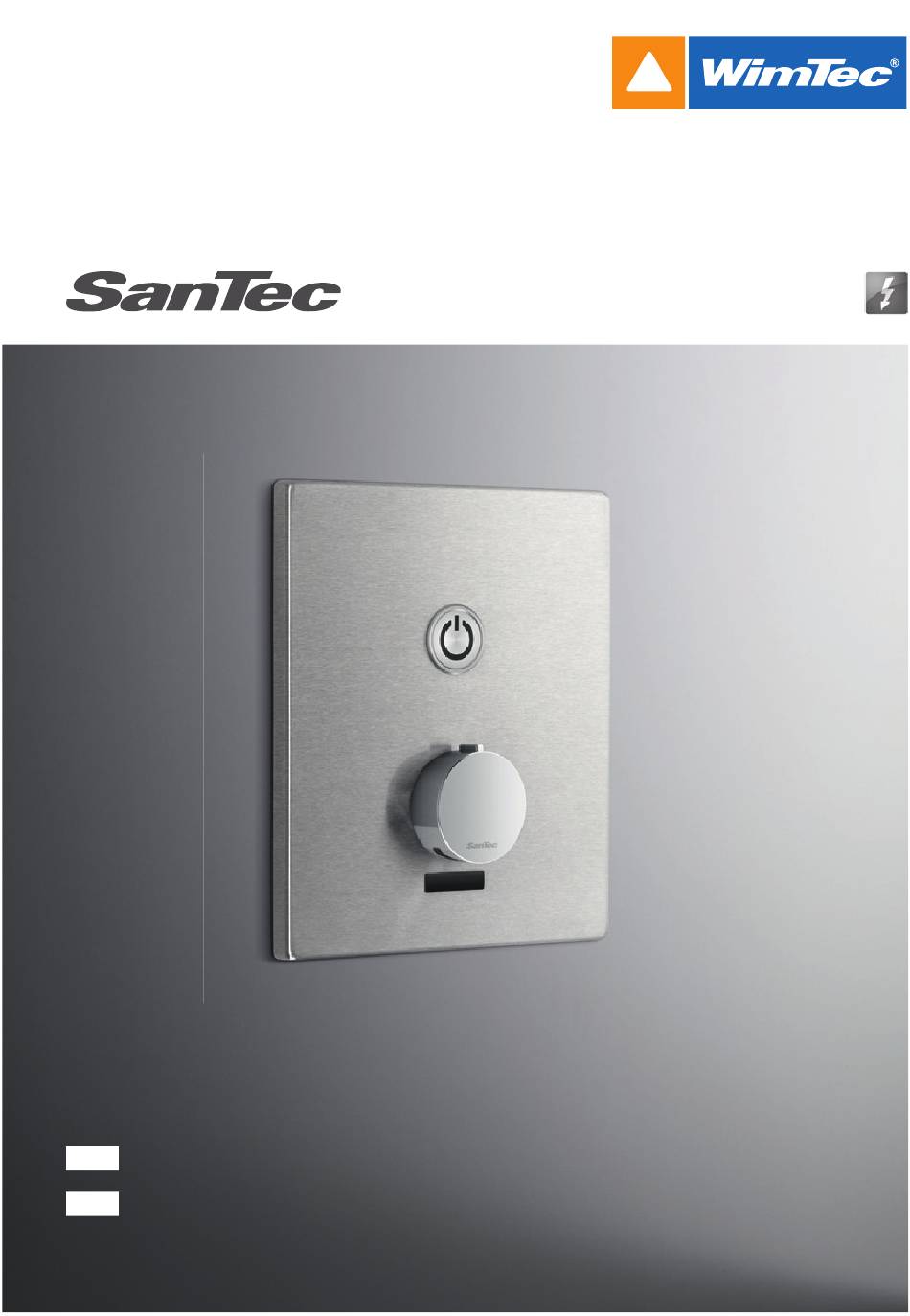

- Page 1 PROOF S6 Montage- und Bedienungsanleitung Assembly and operating instructions...
-
Page 2: Allgemeine Hinweise
Diese Anleitung ist gültig für folgende Produkte: SanTec PROOF S6 Duschearmatur: Edelstahl Art.Nr. 118 940 Chrom Art.Nr. 118 957 SanTec PROOF S6 Duschearmatur mit thermische Desinfektion: Edelstahl Art.Nr. 118 964 Chrom Art.Nr. 118 971 Lieferumfang: Frontplatte, Montagerahmen mit integrierter Elektronik, sämtliches... -
Page 3: Technische Daten
Variante mit thermischer Desinfektion: Abgang Kopfbrause Abgang Kopfbrause R 1/2“ IG R 1/2“ IG Elektro Elektro Installations- Installations- rohr für 12 V= rohr für 12 V= R 1/2“ IG R 1/2“ IG R 1/2“ IG R 1/2“ IG SanTec PROOF S6 Duschearmatur... - Page 4 Anschluss Infrarot-Sensor der Funktionen sperre. Anschluss Bypass-Magnet- Anschlussklemme für 12 V Infrarot-Sensor für die Benut- ventil f. therm. Desinfektion Spannungsversorgung zererkennung (Ansprechbereich). Generell gilt für alle Regler: Gegen den Uhrzeiger- sinn zum Reduzieren. Im Uhrzeigersinn zum Erhöhen. SanTec PROOF S6 Duschearmatur...
- Page 5 Maximallaufzeit schaltet die Automatische Reichweiten- selbstständig eine Spülung für Duschearmatur automatisch Adjustierung innerhalb der 10 s aus, um die Rohrleitun- ab. Um bei einer unbeab- eingestellten Maximal- gen von Stagnationswasser sichtigten Daueraktivierung Reichweite. freizuspülen. Wasser zu sparen. SanTec PROOF S6 Duschearmatur...
-
Page 6: Montage
Reihenfolge ausführen! Ggf. zwischen Wand und Rohbauset mit Silikon abdichten. Fotos beziehen sich auf 4. Wasserzuleitung absperren. Variante mit thermischer Desinfektion. Beide Vorabsperrungen mit einem Schraubendreher öffnen. Adapter für Thermostat mit Inbus 2,5 montieren. SanTec PROOF S6 Duschearmatur... - Page 7 Infrarotsensor des Montagerahmens anschließen Gewünschte Funktions-Einstellungen am Elektronikmodul vornehmen und Elektronik in das Rohbauset geben (siehe Seite 5). Elektro-Anschluss am Elektronikmodul herstellen. +/- Polung beachten! 12 V Stromversorgung anstecken und Spannungsversorgung einschalten (Sicherheitsschließimpuls der Magnetventile erfolgt). SanTec PROOF S6 Duschearmatur...
- Page 8 Beigelegtes Spezialfett an der Dichtung vorne auftragen. Thermostatposition kontrollieren (Thermostatwelle auf linken Anschlag drehen, dann nach rechts bis Pfeil nach oben zeigt). Elektronikmodul an den ON/OFF Taster anschließen. Position des Thermostatknopfes kontrollieren - Absperr- knopf zeigt senkrecht nach oben. SanTec PROOF S6 Duschearmatur...
- Page 9 Funktionstests permanent ca. 10 bis 15 cm vor dem Infrarot-Raumüberwachungs- sensor (unmittelbar unterhalb der Temperatureinstellung) zu halten. Andernfalls kann es dazu führen, dass sich die Dusche nicht aktivieren lässt oder sofort wieder abschaltet. SanTec PROOF S6 Duschearmatur...
- Page 10 ON/OFF Taster betätigt. 3 4 5 6 AUSSCHALTEN: Automatik Taster Durch erneutes Antippen der Dusche stoppt nach Ablauf ON/OFF Taste schaltet die der Nachlaufzeit wenn der Dusche ab. Benutzer den Ansprechbereich verlässt oder nach Ablauf der Sicherheitsspülstopp-Zeit. SanTec PROOF S6 Duschearmatur...
- Page 11 Armatur erkannt. matisch nach 2 s ein. 30-70 cm AUSSCHALTEN: Automatisch Taster Antippen der ON/OFF Taste Dusche stoppt nach Ablauf schaltet die Dusche ab. der Nachlaufzeit wenn der Benutzer den Ansprechbereich verlässt oder nach Ablauf der Sicherheitsspülstopp-Zeit. SanTec PROOF S6 Duschearmatur...
- Page 12 Taste schaltet die Dusche ein. sche und wird von der Armatur erkannt. 30-70 cm AUSSCHALTEN: Taster Sicherheitsspülstopp Durch Antippen der ON/OFF Nach Ablauf der eingestellten Taste schaltet die Dusche ab. Spülstopp-Zeit (siehe S. 5) schaltet die Dusche auto- matisch ab. SanTec PROOF S6 Duschearmatur...
- Page 13 Ansprechbereich tet danach automatisch ab. zu befinden. Tritt während dieser 30 s der 3 4 5 6 Benutzer für mindestens 5 s in den Ansprechbereich geht die Dusche in den Normalbetrieb über. 30-70 cm SanTec PROOF S6 Duschearmatur...
- Page 14 Aktivieren. Nach Verlassen des Reinigungsstopp ist aktiviert. Ansprechbereiches geht die 3 4 5 6 Die Reinigungsstoppzeit dauert Armatur nach einer Sicher- 10 Minuten ab Verlassen des heitszeit von 3 s wieder in den Ansprechbereiches. Normalbetrieb über. 30-70 cm SanTec PROOF S6 Duschearmatur...
- Page 15 Ansprechbereich oder ist der stellte Zeit nicht benützt, löst Reinigungsstopp aktiviert, die Armatur eine automatische löst die Stagnationsfreispülung Stagnationsfreispülung für erst 2 min nach deren Deakti- 10 s aus. vierung aus. 30-70 cm 3 - 48 h 10 s SanTec PROOF S6 Duschearmatur...
- Page 16 Art.Nr.: Bezeichnung 231 205 Magnetventil (1 Stk.) 119 770 Schmutzfilter (1 Stk.) 119 787 Rückflussverhinderer (1 Stk.) 119 794 Filterabdeckung (1 Stk.) 119 763 Absperrung (1 Stk.) 120 530 Thermostat komplett 120 547 Adapter für Thermostat SanTec PROOF S6 Duschearmatur...
- Page 17 119 862 Frontplatte Chrom 106 923 Piezotaster matt 120 585 Piezotaster glanz chrom 115 536 Thermostatgriff 113 877 Sicherungsschraube 117 899 Netzteil 1-fach 113 792 Netzteil 5-fach 119 893 Elektronikmodul Standard 119 909 Elektronikmodul für thermische Desinfektion SanTec PROOF S6 Duschearmatur...
-
Page 18: General Notes
This manual is valid for the following products: SanTec PROOF S6: Stainless steel Art.No. 118 940 Chrome Art.No. 118 957 SanTec PROOF S6 - thermal disinfection: Stainless steel Art.No. 118 964 Chrom Art.No. 118 971 Delivery scope: Front plate made out of staineless steel or chomed brass with integrated electronics, mounting frame and thermostat knob with hot-water barrier. -
Page 19: Specifications
R 1/2” IG outlet to R 1/2” IG outlet to showerhead showerhead Electr. install- Electr. install- ation pipe ation pipe for 12 V= for 12 V= R 1/2“ IG R 1/2“ IG R 1/2“ IG R 1/2“ IG SanTec PROOF S6 Shower control... - Page 20 Infrared sensor to detect user valve f. therm. disinfection power supply interaction with the fitting (sensor range). The general rule applies to all controls: Move anticlockwise to decrease the setting. Move clockwise to increase the setting. SanTec PROOF S6 Shower control...
- Page 21 Automatic range adjustment flow time has elapsed, the perform a 10-s rinse to flush within the preset maximum water stops automatically to stagnant water from the range. prevent unintentional conti- pipes. nuous activation. SanTec PROOF S6 Shower control...
- Page 22 The assembly photos refer mount set with silicone. to SanTec OCEAN with ther- mal disinfection. Close the main water valve. Open both integrated stop valves using a screwdriver. Mount adapter for thermostat using the 2.5 Allen key. SanTec PROOF S6 Shower control...
- Page 23 Configure the desired functions at the electronics module and insert the electronics module into the flush-mounted set. connect the power cables to the electronics module. Switch on the pow- er supply (causing the safety locking mechanism of the magnetic valve to activate). SanTec PROOF S6 Shower control...
- Page 24 14.Check the thermostat position (turn the thermostat shaft to the leftmost position, and then turn it to the right until the arrow points upwards). Connect the ON/OFF button to the electronics module. Check the position of the mixer (safety button points upwards). SanTec PROOF S6 Shower control...
-
Page 25: Initial Start-Up
10–15 cm from the infrared shower monitoring sensor (located right below the temperature setting) for the entire duration of the system test. If not, it may not be possible to turn the shower on or immediately off again. SanTec PROOF S6 Shower control... -
Page 26: Program Description
Tap on the desired ON/OFF The water flow stops at the Button to switch this off. end of the shut-off delay once the user leaves the sensor range or after the configured water arrest time has elapsed. SanTec PROOF S6 Shower control... - Page 27 Tap on the desired ON/OFF The water flow stops at the Button to switch this off. end of the shut-off delay once the user leaves the sensor range or after the configured water arrest time has elapsed. SanTec PROOF S6 Shower control...
- Page 28 30-70 cm SWITCH OFF: Button Safety flow arrest Tap on the desired ON/OFF After the configured water Button to switch this off. arrest time (see p. 21) has elapsed, the shower will auto- matically shut off. SanTec PROOF S6 Shower control...
-
Page 29: Description Of The Functions
If you enter the sensor range 3 4 5 6 for at least 5 s during these 30 s, the shower will switch to normal operation. 30-70 cm SanTec PROOF S6 Shower control... - Page 30 3 4 5 6 stop remains enabled for The fitting will resume normal 10 min after leaving the sensor operation with a safety delay range. of 3 s after you leave the sensor range. 30-70 cm SanTec PROOF S6 Shower control...
- Page 31 10 s. se function will not start until 2 min after it has been disabled. 30-70 cm 3 - 48 h 10 s SanTec PROOF S6 Shower control...
-
Page 32: Replacement Parts
Magnetic valve (1 pc.) 119 770 Dirt filter (1 pc.) 119 787 Return flow valve (1 pc.) 119 794 Filter cover 119 763 Blocking pin (1 pc.) 120 530 Complete thermostat 120 547 Adapter for thermostat SanTec PROOF S6 Shower control... - Page 33 120 585 Piezo push-button chrome 115 536 Thermostat knob 113 877 Locking screw 117 899 Power supply (1-connect.) 113 792 Power supply (5-connect.) 119 893 Electronics module Standard 119 909 Electronics module for thermal disinfection SanTec PROOF S6 Shower control...
- Page 34 PROOF S6 SanTec PROOF S6 Shower control...
- Page 35 PROOF S6 SanTec PROOF S6 Shower control...
- Page 36 WIMTEC Elektronische Steuerungs- u. Meßgeräte GmbH p: A - 3325 Ferschnitz, Freidegg 50, AUSTRIA t: +43 (0) 7473 5000 f: +43 (0) 7473 5000 - 500 m: verkauf@wimtec.com i: www.wimtec.com...
