EN Table of contents
Instructions for use / assembly instructions
Contact information
SV Innehållsförtäckning
Bruksanvisning / Monteringsanvisning
Felsökning
Måttskiss
Kontaktinformation
monteringsanvisning
Accepterad
2016:1
1
2
3
6
7
8
9 - 10
11 - 12
13
13
14
15
16
16
1
4
5
6
7
8
9 - 10
11 - 12
13
13
14

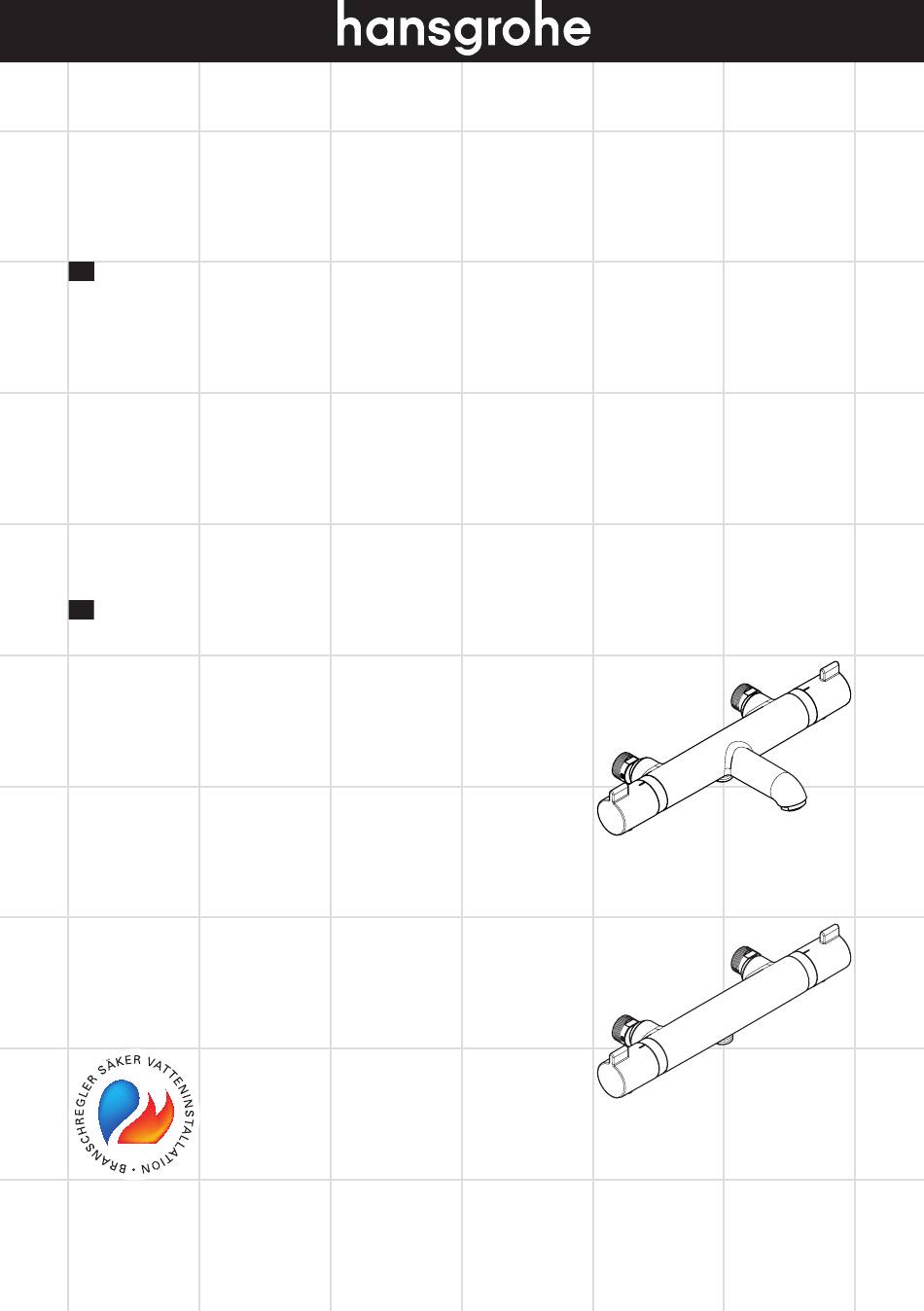

Ecostat Comfort
15
16
(RSK: 8310199)
16
Ecostat Comfort
(RSK: 8310160)
13286000
13279000
1 (16)
Advertisement
Table of Contents
Related Manuals for Hans Grohe Ecostat Comfort 13286000
Summary of Contents for Hans Grohe Ecostat Comfort 13286000
-
Page 1: Table Of Contents
EN Table of contents Instructions for use / assembly instructions Troubleshooting Assembly Adjustment Safety Function 9 - 10 Maintenance Operation 11 - 12 Dimensions Flow diagram Spare parts Cleaning Test certivicate Contact information SV Innehållsförtäckning Bruksanvisning / Monteringsanvisning Felsökning Montering Inställning av maxtemperatur Safety Function Skötsel 9 - 10 11 - 12 Hantering Måttskiss Flödesschema Reservdelar Ecostat Comfort Rengöring 13286000 Testsigill... -
Page 2: Assembly
English Safety Notes Symbol description 6 Gloves should be worn during installation to prevent crushing and cutting injuries. Do not use silicone containing acetic acid! 6 The shower system may only be used for bathing, hygienic and body cleansing purposes. Safety Function (see page 8) Installation Instructions The desired maximum temperature for exam- ple max. 42º C can be pre-set thanks to the • Prior to installation, inspect the product for transport safety function. damages. After it has been installed, no transport or surface damage will be honoured. • The product is not designed to be used with steam baths! Adjustment (see page 7) • The mixer must be installed, flushed and tested! After the installation, the output tempera- ture of the thermostat must be checked. A Assembly (see page 6) correction is necessary if the temperature measured at the output differs from the Pressure and permeability test temperature set on the thermostat. • The connections of the thermostatic mixer should be tested regular after installation. -
Page 3: Flow Diagram
English Flow diagram Cleaning (see page 15) (see page 13) Shower Test certificate (see page 16) Bath tub Spare parts (see page 14) Troubleshooting Fault Cause Remedy Insufficient water - Supply pressure inadequate - Check water pressure (If a pump has been installed check to see if the pump is working). - Filters are dirty (97367000) - Clean filter in front of the mixer and on the MTC-thermo cartridge (97367000) - Shower filter seal dirty - Clean filter seal between shower and hose Crossflow, hot water being forced - Backflow preventers dirty or - Clean backflow preventers, leaking exchange if necessary... -
Page 4: Montering
Svenska Säkerhetsanvisningar Symbolförklaring 6 Handskar skall bäras under monteringsarbetet så att kläm- och skärskador undviks. Använd inte silikon som innehåller ättiksyra! 6 Produkten får bara användas till kroppshygien med bad och dusch. Safety Function (se sidan 8) Monteringsanvisningar Med hjälp av Safety Function kan du ställa in den önskade maximaltemperaturen till • Det måste undersökas om produkten har transportska- exempelvis 42ºC och så förhindra skåll- dor innan den monteras. Efter monteringen accepteras ningsrisk för barn. inga transport- eller ytskiktskador. • Produkten är inte avsedd att användas tillsammans med ett ångbad! Inställning av maxtemperatur • Armaturen måste installeras, genomspolas och testas. (se sidan 7) När monteringen är klar måste termostatens Montering (se sidan 6) tömningstemperatur kontrolleras. En justering är nödvändig om den uppmätta temperatu- Tryck och täthetsprov ren vid tappningsstället avviker från den som • Termostatblandarens anslutningar skall täthetkontrol- är inställd på termostaten. leras efter installationen. Tekniska data Driftstryck: max. 1 MPa... -
Page 5: Flödesschema
Svenska Flödesschema Rengöring (se sidan 15) (se sidan 13) Dusch Testsigill (se sidan 16) Kar Reservdelar (se sidan 14) Felsökning Störning Orsak Åtgärd För lite vatten - Vattentrycket är för lågt - Kontrollera ledningstryck - Smutsfiltren är igensmutsade - Rengör smutsfiltren vid inloppen (97367000) och på termosensorn (97367000) - Silfiltret i duschen smutsigt - Rengör silfiltret mellan slangen och termostaten Korsflöde – varmt vatten pressas vid - Backventil är igensmutsad eller otät - Rengör backventil, byt ut om avstängd ermostat in i kallvatten- in- nödvändigt loppet, och vice versa Den faktiska vatten- temperaturen - Termostaten ställdes inte in... - Page 6 2,5 mm 2,5 mm The nuts of the installation plate must be tightened to the manufacturer's instructions. Muttrarna dras åt enligt monteringsanvisningen från leverantören av blandarfäste. 23 mm 6 (16)
- Page 7 7 (16)
- Page 8 SW 3mm for example 42° C till exempel 42° C SW 3mm 8 (16)
- Page 9 23 mm 6 mm 6 mm 9 (16)
- Page 10 The nuts of the installation plate must be tightened to the manufacturer's instructions. Muttrarna dras åt enligt monteringsanvisningen från leverantören av blandarfäste. 23 mm 10 (16)
- Page 11 Ecostat Comfort 13286000 open / öppna close / stänga open / öppna close / stänga > 40°C hot / varmt cold / kallt 11 (16)
- Page 12 Ecostat Comfort 13279000 ~ 50 % 100 % open / öppna close / stänga > 40°C hot / varmt cold / kallt 12 (16)
- Page 13 Ecostat Comfort Ecostat Comfort 13286000 13279000 Ecostat Comfort Ecostat Comfort 13286000 13279000 13 (16)
- Page 14 Ecostat Comfort 13286000 95836000 95839000 97367000 95835000 98282000 95843000 98213000 (9x1) 98137000 98390000 (17x1,5) (26x1,5) M5x5 96737000 95844000 2,5 mm 95840000 95836000 96512000 98283000 98129000 98390000 (14x2) (26x1,5) 95843000 Ecostat Comfort 13279000 95836000 95839000 97367000 95844000 95835000 98282000 98213000 95843000 (9x1)
- Page 15 EN Cleaning recommendation / Warranty / Contact SV Rengöringsrekommendationer / Garanti / Contacto www.hansgrohe.com/ cleaning-recommendation www.hansgrohe.com/ cleaning-recommendation www.hansgrohe.com/ cleaning-recommendation www.hansgrohe.com/ cleaning-recommendation 15 (16)
- Page 16 13279000 1377 13286000 1377 16 (16) Hansgrohe AB · Svangatn 2B · 416 68 Göteborg · Tele: +46(0)31-216600 · Fax: +46(0)31-190103 E-post: info@hansgrohe.se · Internet: www.hansgrohe.se...
